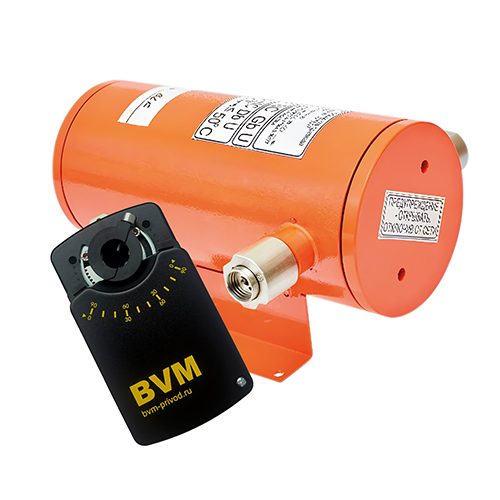

Электропривод BVM NM230-SR-10 + СТЛ 07 взрывозащищенный состоит из исполнительного механизма для систем дымоудаления / противопожарных клапанов / воздушных клапанов и оболочки СТЛ 07. Разработан для безопасной работы вентиляции в цехах и на складах, где в воздухе может скопиться взрывоопасный газ или горючая производственная пыль.
Взрывозащищенный электропривод BVM NM230-SR-10 + СТЛ 07 в оболочке СТЛ 07 берет на себя автоматическое управление вентиляционными заслонками. Комплект подбирают под воздушный, противопожарный клапан или клапан дымоудаления с учетом модели, момента на валу и проектной схемы. Такое исполнение применяют там, куда человеку при аварии физически не добраться: на удаленных участках воздуховодов, в технологической вентиляции и в зонах, где проектом учитывается риск образования взрывоопасной газовой среды или горючей производственной пыли.
Электропривод NM230-SR-10 + СТЛ 07, установленный в оболочку СТЛ 07, регулируется с помощью аналоговый управляющего сигнала. Тип сигнала определяет, как исполнительный механизм меняет ход заслонки. Для 2-позиционных исполнений это команда открыть или закрыть узел. Для вариантов с 3-позиционной логикой доступны открытие, закрытие и промежуточная позиция при соответствующем контуре. SR-исполнения используют аналоговый сигнал и регулируют рабочий угол плавно, если такой режим указан в характеристиках. Подключение выполняют к шкафу, контроллеру или системе диспетчеризации по проектной документации.
По питанию линейка делится на версии 24 В и 230 В. Исполнения на 230 В подключают к сети переменного тока. Варианты 24 В ставят в низковольтные цепи через блок питания или понижающий трансформатор. При подборе проверяют напряжение, крутящий момент, тип возврата и совместимость с конкретным вентиляционным или противодымным узлом.
Принцип действия привода
Комплект функционирует за счет двух элементов: исполнительного механизма и герметичного стального корпуса. Заводская оболочка СТЛ 07 изолирует внутреннюю электрику от внешней среды. Если внутри механизма произойдет короткое замыкание или проскочит искра, кожух удержит вспышку в своем объеме и снизит риск детонации во внешней опасной зоне.
В штатном режиме контроллер подает команду на устройство. Встроенный мотор через редуктор создает крутящий момент на валу и меняет ход запорного элемента. Скорость срабатывания, угол поворота и конечные точки задают по паспорту изделия и проектной документации. Для воздушного клапана это открытие, закрытие или регулирование канала. Противопожарный клапан переводится в расчетную позицию по сигналу пожарного шкафа. В противодымной системе тот же принцип используют для канала, где установлен клапан дымоудаления.
Тип возврата электропривода BVN NM230-SR-10 + СТЛ 07 — реверсивный (без пружины):
- любое изменение положения заслонки выполняется строго за счет работы электрического двигателя;
- при потере питания или аварийном сбое механизм надежно фиксируется и замирает в текущей позиции;
- возобновить движение или вернуться в исходную точку можно только после восстановления подачи тока и прихода новой команды.
Основные характеристики BVM NM230-SR-10 + СТЛ 07
| Бренд | BVM |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес, кг | 10 |
| Температура эксплуатации, С | от -30...до +50 |
| Температура хранения, С | от -40…до +70 |
| Напряжение, | 230 |
| Управляющий сигнал | аналоговый |
| Влажность, % | от 5…до 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 0,5 |
| Угол поворота/макс | от -5...до 90/95 |
| Частота, Гц | 50/60 |
| Рекомендуемая площадь заслонки, м2 | ≤ 2 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 10 |
| Размер оси заслонки, мм | круглый вал от 12...18; квадратный вал от 10х10...16х16 |
| Потребляемая мощность (вращение/удержание), Вт | 5,0/2,0 |
| Время поворота (двигатель), сек | ≤ 40 |
| Уровень шума, дБ | ≤ 30 |
| Наличие термодатчика | Нет |

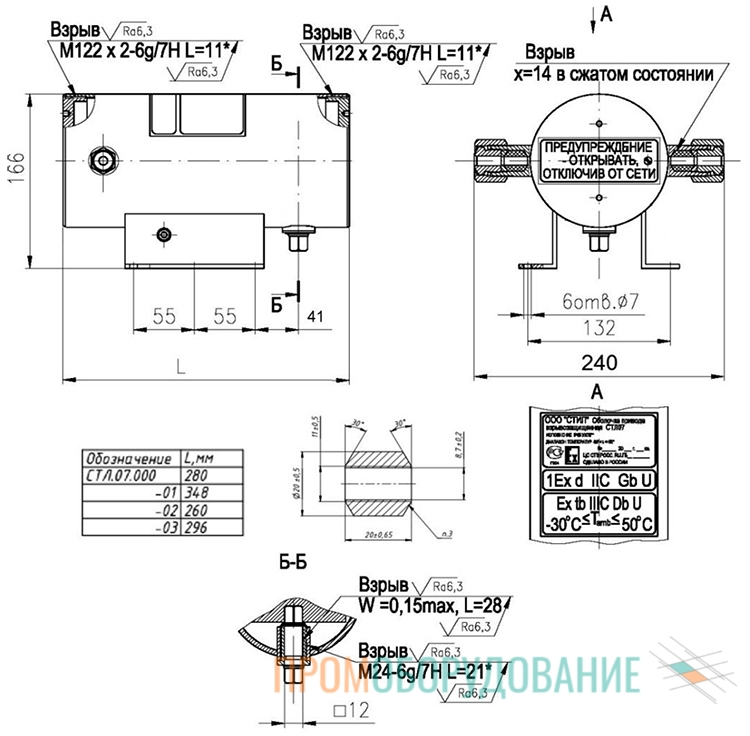

Габаритные размеры
Преимущества взрывозащищенных приводов BVM
- автоматизация работы воздушных клапанов и каналов противодымной вентиляции;
- официальная сертификация для безопасной эксплуатации во взрывоопасных зонах;
- защита электропривода взрывозащищенной оболочкой;
- выбор модификаций под рабочее напряжение 24 В или 230 В;
- линейка по крутящему моменту с шагом 5 / 6 / 10 / 15 Н·м;
- интеграция в контуры вентиляции, дымоудаления и диспетчеризации;
- соответствие нормативным требованиям для промышленной эксплуатации.
