Водяные калориферы КСк

Калориферы серии КСк относятся к категории теплообменного оборудования и предназначены для эффективного обогрева в приточных вентиляционных системах, сушильных камерах и как отдельно установленные тепловентиляторы. Их изготавливают в соответствии с Техническими условиями 4864-001-85589750 и 4863-002-55613706-02. Воздухонагреватели этого типа могут устанавливаться:

• внутри вентиляционных каналов;
• сразу после фильтра на приточной решетке;
• в комплекте приточной вентиляционной камеры;
• в сушильных установках;
• в качестве отдельно установленного тепловентилятора;
• в узлах смешения воздушных масс систем рециркуляции.

Поступающий воздух должен соответствовать требованиям ГОСТ 12.1.005-88 с максимально допустимой запыленностью 0,5 мг/м3 без волокнистых и липких частиц. В качестве теплоносителя используется чистая вода.

Технические условия на изготовление водяных калориферов КСк определяют для них следующие рабочие параметры:

• фронтальная площадь от 0,197 до 2,488 м2;
• поверхность теплообмена 6,7-172,4 м2;
• мощность теплоотдачи 29-665 кВт;
• производительность до 25000 м3/час;
• температура теплоносителя до 150°С;
• максимальное давление 1,2 МПа (12 кг/см2).

Если в циркуляционный контур подать хладагент или холодную воду, то калорифер можно использовать для охлаждения теплого воздуха.

Технические характеристики двухрядных калориферов КСк

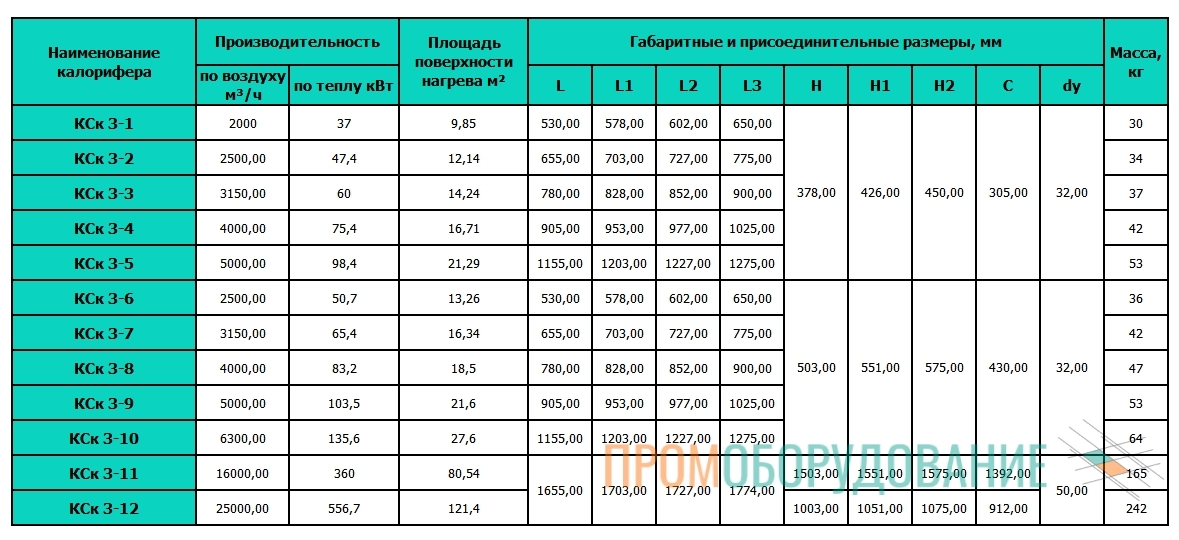

Технические характеристики трехрядных калориферов КСк

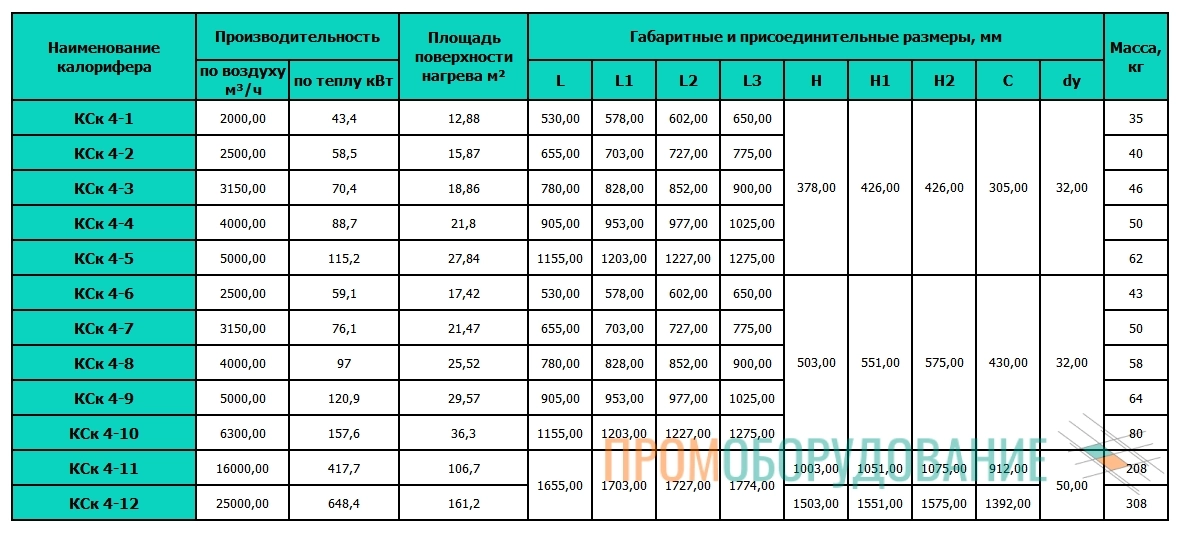

Технические характеристики четырехрядных калориферов КСк

Описание конструкции

Основой калорифера является сварная или собранная на болтах металлическая рама из гнутого швеллера. Внутри нее закреплены стальные оребренные трубки, соединенные последовательно в одну линию для циркуляции горячего теплоносителя. Спирально-навивное оребрение выполнено лентой из алюминиевого сплава. Присоединение к трубопроводам подачи тепла через фланцевые или муфтовые патрубки.

Материал для изготовления теплообменных труб:

• простые конструкционные углеродистые стали;
• биметаллический стальной трубный прокат;
• легированная нержавеющая сталь марки 12Х18Н10Т или ее аналоги.

Чтобы увеличить теплоотдачу калорифера без увеличения фронтальных размеров, оребрение трубки располагают в 2, 3 или 4 ряда с шагом 125 мм (маркировка соответственно КСк 2, КСк 3 и КСк 4). Ряды соединены между собой параллельно отводами, выходящими за пределы несущей рамы. В результате протяженность каждой отдельной линии уменьшается, и теплоноситель уже не охлаждается до предельно низкой температуры на выходе. Эффективность теплообмена повышается без увеличения габаритных размеров.

Воздухонагреватели типа КСк с 3 или 4 рядами трубок имеют 12 типовых размеров. Длина 600-1700 мм, высота 450-1600 мм. Глубина всех моделей 180 мм. Вес от 22 до 307 кг. Диаметр стальных труб 16-22 мм, ширина спиральной ленты оребрения 16-23 мм. Расстояние между соседними ребрами 2,8-3,0 мм.

Принцип работы калорифера КСк

Нагретый до 150°С теплоноситель поступает в оребренные трубки циркуляционного контура и нагревает их вместе со спиральной алюминиевой лентой. Тепло передается холодному воздуху, проходящему через калорифер. Движение воздушной массы обеспечивается вентилятором, установленным после воздухонагревателя. Для увеличения сроков эксплуатации перед калорифером должен быть установлен фильтр и утепленный клапан.

Преимущества

К главным достоинствам воздухонагревателей этого типа можно отнести:

• разнообразие типоразмеров различной производительности;
• эффективный теплообмен при небольших габаритных размерах;
• эксплуатация при давлении до 1,2 МПа и температуре до 150°С;
• простое обслуживание, надежность и долговечность.

Водяные многорядные калориферы серии КСк — это эффективное оборудование для нагрева воздуха в торговых и производственных помещениях, спортивных сооружениях, складах и сельскохозяйственных объектах.
