Воздушный карманный фильтр ВМ-G4-9-980*596-300 — типовое решение для приточных и рециркуляционных систем. Работает с наружным воздухом, задерживает крупные взвеси. Материал — полиэстер. Класс очистки G4. Простой монтаж и замена. Карманы при эксплуатации не слипаются, излишне не раздувается, что обеспечивает им низкую сопротивляемость потокам воздуха. Является аналогам фильтров ФВК. Напишите нам на почту info@promobr.ru и мы подберем фильтр ВМ или его аналог.

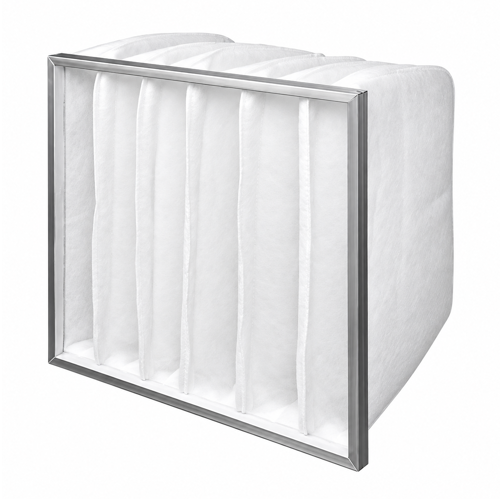

Карманный фильтр ВМ-G4-9-980*596-300 – это рамка, выполненная из стального профиля с защитным покрытием из оцинковки, внутри которой закреплен материал для фильтрации воздушных потоков – полиэстер. Чтобы степень очистки была выше, фильтрующий материал сформирован (сшит) в виде 9 карманов, имеющих форму клиньев. При прохождении сквозь карманы воздух очищается от загрязняющих частиц, которые могут поступать из атмосферного воздуха в вентиляционную систему приточного типа, попадать в рециркуляционный поток из-за производственных процессов.
С учетом фильтрующего материала, применяемых для пошива карманов, карманный фильтр ВМ-G4-9-980*596-300 имеет класс очистки воздуха G4 - грубая очистка. Фильтр для средних фракций: мука, пыльца, частицы дыма, размером 5–10 мкм. Эффективность свыше 90%. Часто идёт после G3 либо как единственная ступень в не слишком пыльных местах — в офисах, ТЦ, бытовых приточках. Работает до 250 Па перепада.
Характеристики фильтра ВМ-G4-9-980*596-300
| Глубина, мм | Высота, мм | Ширина, мм | Рабочая температура, °С | Начальное / конечное аэродинамическое сопротивление, Па | Относительная влажность, % | Класс фильтра | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Кол-во карманов |
| 300 | 596 | 980 | -50…+100 | 45 / 250 | не более 90 | G4 | 90 | 9 |
Области применения
Фильтр воздушный карманный ВМ-G4-9-980*596-300 монтируются в условиях, где требования к параметрам воздушных масс четко регламентированы:
- Фармакологические предприятия;
- Заведения общественного питания;
- Камеры для покрасочных работ;
- Промышленные предприятия;
- Системы кондиционирования и вентиляции;
- Приточные и вытяжные установки.
Конструкция фильтра
Рамка из оцинкованной стали. Внутри рамки установлены фильтрующие карманы из 100% полиэстер. Карманы спаяны методом термоскрепления. По всей длине карманов — сепараторы, которые не дают карманам раздуваться.
Габаритные размеры, мм
| A | B | H |
| 980 | 596 | 300 |
Преимущества
- Повышенная пылеёмкость за счёт трёх карманов и развитой площади фильтрации.
- Низкое начальное аэродинамическое сопротивление — 45 Па, что снижает нагрузку на вентилятор.
- Увеличенный срок службы по сравнению с панельными аналогами.
- Универсальность монтажа — подходит для приточных, вытяжных и рециркуляционных схем.
- Материал не поддерживает горение и не разрушается при контакте с конденсатом.
- Замена производится без специального инструмента, что сокращает время обслуживания.
Условия эксплуатации
- Монтируется внутри оборудования, он должен иметь защиту от осадков и низких температур.
- При использовании для грубой очистки их монтируют перед вентиляторами после заслонок.
- Монтаж производят так, чтобы карманы имели вертикальное положение.
- Если воздушный поток перемещается снизу вверх, для вытягивания карманов оборудуют подвески.
- Фильтры для воздуха карманного типа не подлежат регенерации.
- Утилизируется как обычный строительный мусор (исключение: не использовался для фильтрации воздуха от химически или биологически опасных компонентов, радиоактивных частиц).
