Особенности работы радиальных вентиляторов серии ВРм ДУ № 6,3 для стационарных систем противодымной вентиляции. Оборудование является аналогом радиального вентилятора ВР 80-75 ДУ № 6,3 и выпускается в семи вариантах типовых размеров.
Рабочей средой вентиляторов ВРм ДУ № 6,3 является загрязненный дымом или газами воздух повышенной температуры. В зависимости от исполнения предел температуры может достигать 400°C или 600°C. В первом случае гарантируется работоспособность техники в течение двух часов, во втором - на протяжении полутора.
Вентилятор ВРм ДУ № 6,3 с низкими показателями рабочего давления выполнен по техническим условиям в виде моноблока по первому типу исполнения: рабочее колесо находится на валу электрического двигателя. Техника была улучшена в сравнении с аппаратами прошлого поколения, характеризуется доступностью монтажа, простотой эксплуатации.

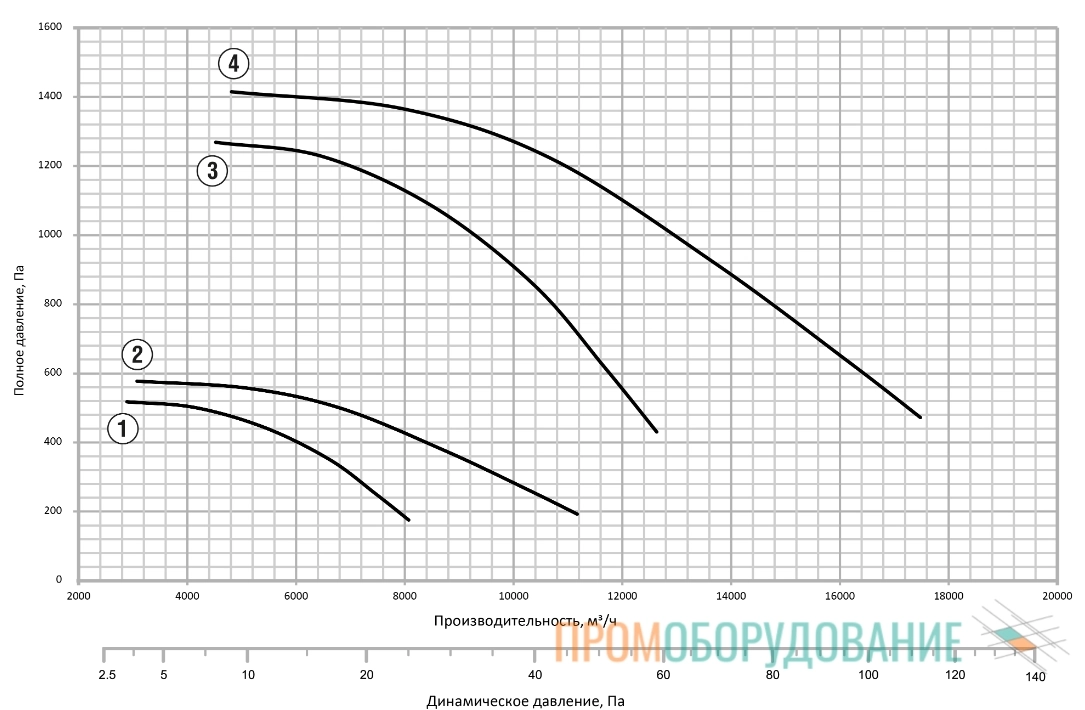

Аэродинамические характеристики ВРм ДУ № 6,3
- ВРм №6,3 РВ6 ДУ 1,1 кВт 1000 об/мин
- ВРм №6,3 РВ9 ДУ 1,5 кВт 1000 об/мин
- ВРм №6,3 РВ6 ДУ 4 кВт 1500 об/мин
- ВРм №6,3 РВ9 ДУ 5,5 кВт 1500 об/мин
Назначение
Вентиляторы ВРм ДУ № 6,3 отличаются узкоспециализированным назначением и используются в аварийных вытяжных системах зданий для быстрого и надежного удаления дыма и вредных продуктов процесса горения с параллельным отводом тепловых масс. Используются в зданиях жилого фонда, на объектах промышленности и торговли.

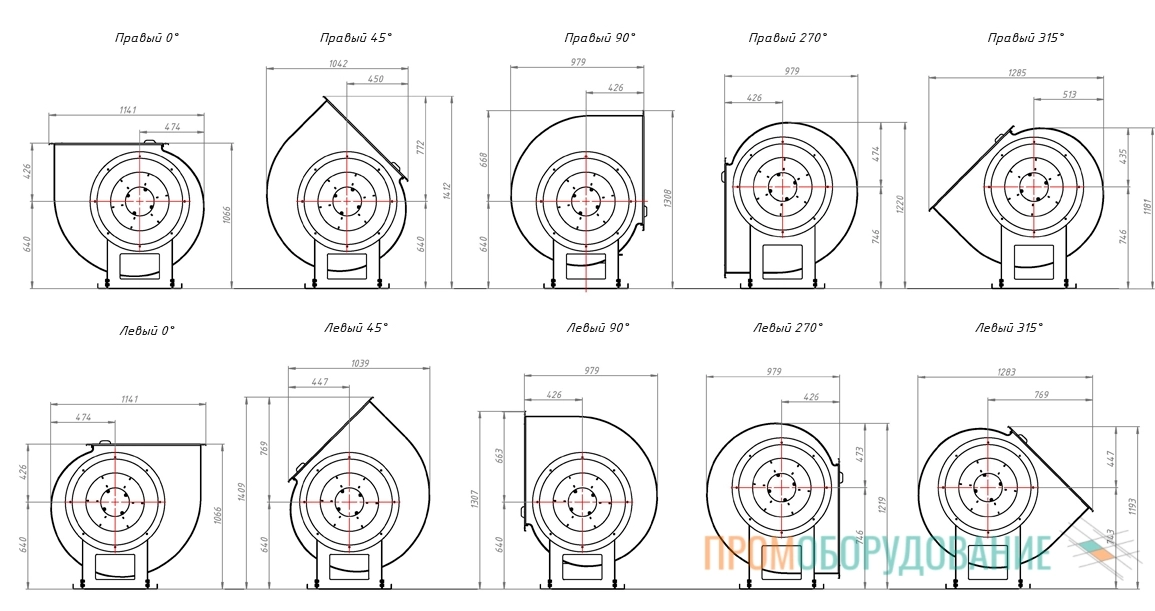

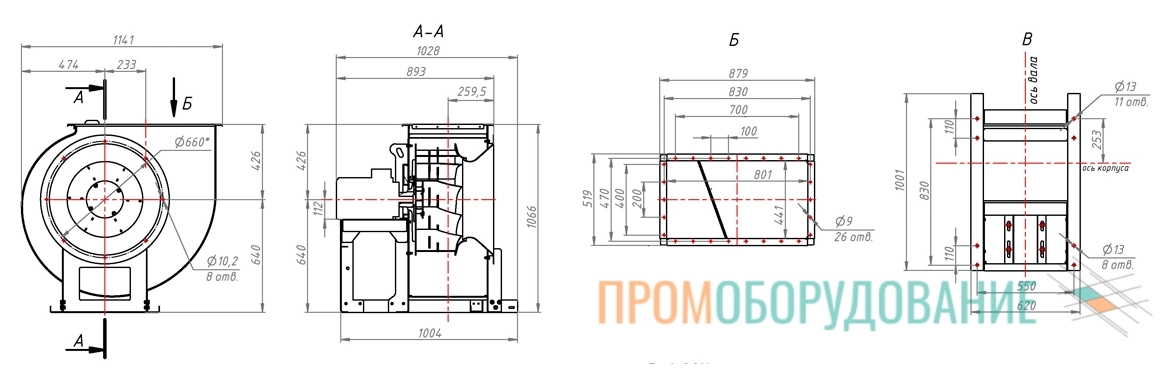

Габаритные и присоединительные размеры ВРм ДУ № 6,3
В зависимости от типа корпуса:
Устройство вентилятора ВРм ДУ № 6,3
- опора всей конструкции в виде станины;
- спиральный поворотный корпус с двумя патрубками;
- рабочее колесо (исполнение РВ6 или РВ9) с загнутыми назад лопастями;
- электропривод.

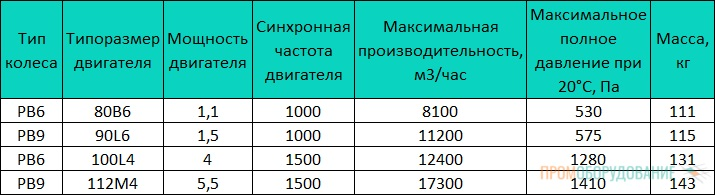

Технические характеристики
Монтаж ВРм ДУ № 6,3
Монтаж вентиляционного дымоудаляющего оборудования предписывается производить вне зон скопления и прохода людей при амплитудах температуры окружающей среды -45°C – +50°C. Это оптимальные условия эксплуатации для зон умеренного и тропического климата. ВРм ДУ № 6,3 допускает работу при разном положении в пространстве, выбранном для монтажа, без снижения технических или аэродинамических показателей вне зависимости от особенности разворота и вращения.
Избыточная вибрация при работе оборудования исключается, допустимый показатель виброскорости - 2 мм\с. Для снижения рабочей громкости вентилятора рекомендуется установить шумоизолирующий кожух.
Преимущества ВРм ДУ № 6,3
- усовершенствованные технические характеристики;
- моноблок для удобной транспортировки и монтажа;
- рабочие колеса двух типов на выбор;
- сниженный уровень шума и вибрации;
- невосприимчивость коррозийному воздействию;
- долговечность, простота обслуживания.
