Вентилятор канальный кухонный ФРЕШ-КУБ 56-4D.2.2

ФРЕШ-КУБ 56-4D.2.2 Vanvent ставят в вытяжных линиях профессиональных кухонь, где кулинарные испарения несут пар, запахи и масляный туман. Кубический бокс встраивают в канальный контур после зонта, фильтра или жироуловителя, чтобы сеть держала расход при сопротивлении решеток, поворотов и шахт.

Внутри вентилятор затягивает загрязненную газовоздушную смесь вдоль оси вращения. Рабочее колесо принимает загрязненную смесь по центру и переводит ее в боковой выброс под углом 90 градусов. Радиальный принцип помогает создать напор: центробежная сила отводит поток к внешней части колеса и проталкивает его дальше по вытяжной линии.

Корпус делают из высококачественной оцинкованной листовой стали. Порошковый слой снижает риск коррозии, шумоизоляция куба гасит воздушный шум. Откидная панель открывает внутренний контур, жироотводящий поддон с патрубком собирает жидкие фракции. Расчет линии задает мощность двигателя 2,2 кВт.

Технические характеристики

Области применения

• Горячие цеха ресторанов: центробежный напор протягивает удаляемый поток через зонты, фильтры и длинные участки сети.
• Столовые: моторы с внешним ротором вынесены из зоны загрязненной смеси, что снижает риск нагара.
• Профессиональные кухни кафе: прямоугольная секция входит в трассу с шахтами, поворотами и шумоглушителями.
• Зоны барбекю: кухонный контур удаляет дымовую фракцию до оседания липкой взвеси.
• Пищевые производства: ФРЕШ-КУБ держит направленный выброс при постоянной нагрузке линии.

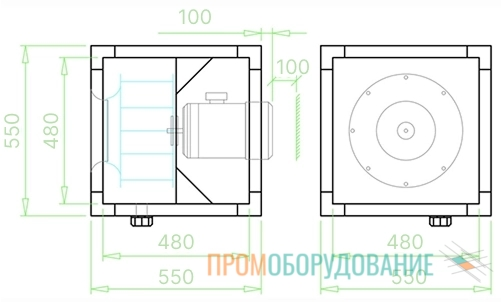

Габаритные размеры

Преимущества

• Рабочая среда до +120 °C — вытяжная линия удаляет пар и масляный туман после плит, котлов, грилей и фритюрных ванн.
• Относительная влажность воздуха — линия стабильно удаляет влажные испарения от плит, котлов и моечных зон.
• Производительность 12000 м³/ч дает расчетный объем вытяжки для зонта, фильтра и шахты.
• Скорость вращения 1500 об/мин помогает компенсировать сопротивление фильтров, решеток и поворотов.
• Выброс под углом 90 градусов — загрязненная смесь уходит в напорный канал и не возвращается к зонту.

Схема подключения 56-4D.2.2
