Установка пожаротушения HC-Single BM 15-12A V2-A-60-25 Истратех овальный фланец R2

Станция пожаротушения HC-Single BM 15-12A V2-A-60-25 предназначена для компенсации малых потерь давления в водозаполненном трубопроводе системы пожаротушения. Жокей насос HC-Single Истратех поддерживает заданное давление без запуска основных пожарных насосов, что снижает число лишних пусков и помогает сохранять готовность контура к работе.

Установка повышения давления HC-Single применяется совместно с насосными станциями HC-FS и другими системами пожаротушения, где требуется автоматический контроль давления в дежурном режиме. В основе решения — вертикальный многоступенчатый центробежный насос BM с мембранным баком, реле давления и манометром.

Особенности насосной установки HC-Single BM 15-12A V2-A-60-25 серии HC-Single

• Насос BM и мембранный бак. Установка состоит из многоступенчатого вертикального насоса серии BM и мембранного бака на 60 л. Насос BM имеет несколько последовательно расположенных ступеней: каждая ступень повышает давление жидкости, поэтому компактная вертикальная конструкция обеспечивает высокий напор при небольшой площади монтажа.
• Функция жокей-насоса. HC-Single поддерживает давление в трубопроводе пожаротушения при небольших утечках и колебаниях. Основные пожарные насосы запускаются только при реальном падении давления, связанном с работой системы.
• Перекачиваемые жидкости. Насосная установка рассчитана на воду и водные растворы, химически нейтральные к материалам проточной части, без абразивных, твёрдых и длинноволокнистых включений.
• Температура жидкости. Диапазон температуры перекачиваемой среды — от +5 до +60 °C.
• Контроль давления. В зависимости от исполнения установка оснащается реле давления и манометром либо датчиком давления и манометром. Автоматика контролирует давление, а манометр обеспечивает визуальную проверку параметров.
• Материалы насоса. Корпус выполнен из чугуна СЧ25, рабочее колесо — из нержавеющей стали AISI 304. Такое сочетание обеспечивает прочность основания и стойкость рабочих элементов при контакте с водой.
• Рама и обвязка. Насос, мембранный бак, обратный клапан, запорная арматура и элементы контроля давления размещаются на общей раме для компактного монтажа в составе пожарной насосной группы.
• Питание и двигатель. Насос работает от сети 3×380 В, 50 Гц. Электродвигатель класса IE2/IE3 подбирается по требуемой мощности 11 кВт и рабочей точке системы.
• Рабочее давление. Максимальное рабочее давление составляет 25 бар и определяется выбранной моделью HC-Single.

Технические характеристики

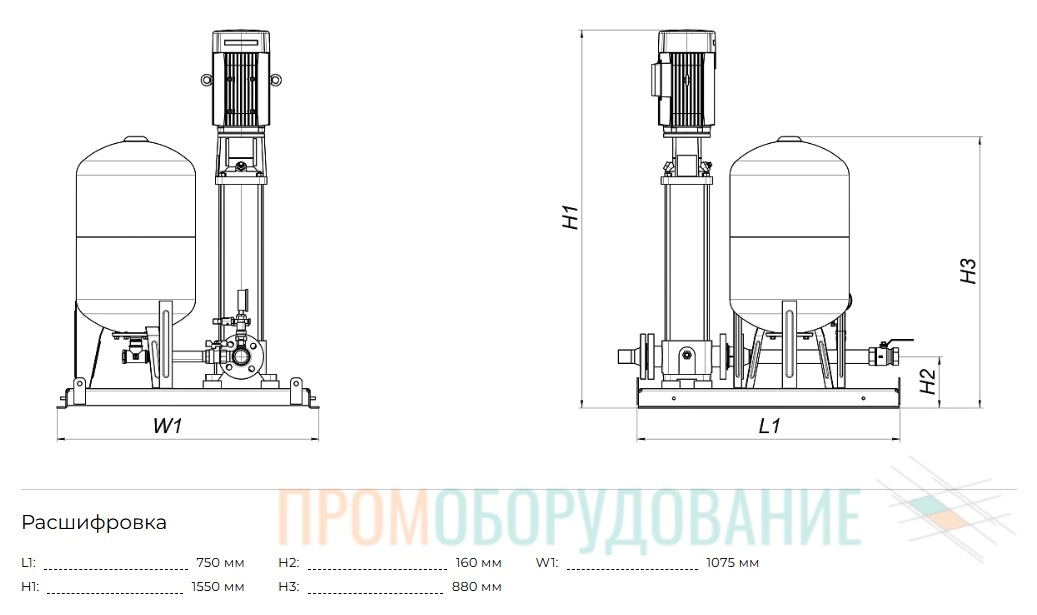

Габаритные размеры
