Регулятор давления RDT-B-0.1-65-40 автоматически поддерживает заданное давление в трубопроводных системах, предотвращая повреждения и сбои. Работает за счет изменения положения регулирующего элемента в зависимости от текущего давления. Применяется в водоснабжении, отоплении и вентиляции. Существует два типа: редукционные и перепускные клапаны. Преимущества включают точную настройку, надёжность, универсальность и долговечность.
Регулятор давления RDT-B-0.1-65-40 предназначен для автоматического поддержания заданного давления в трубопроводных системах. Обеспечивает надёжную и стабильную работу оборудования, предотвращая повреждения и сбои, вызванные колебаниями давления. Используется в системах водоснабжения, отопления, вентиляции и других промышленных процессах.
Принцип работы и назначение
Регулятор давления RDT-B-0.1-65-40 работает за счёт изменения положения регулирующего элемента в зависимости от текущего давления в системе. При превышении установленного значения регулирующий элемент снижает давление до требуемого уровня. Применяется в системах, где необходимо поддерживать постоянное давление, включая водоснабжение, паровые системы, системы отопления и охлаждения.

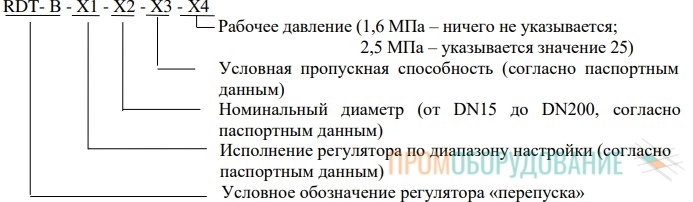

Обозначение регулятора
Типы регуляторов давления по назначению
- Редукционный клапан (после себя): поддерживает постоянное давление на выходе независимо от изменения давления на входе.
- Перепускной клапан (до себя): поддерживает стабильное давление на входе, независимо от колебаний давления на выходе.

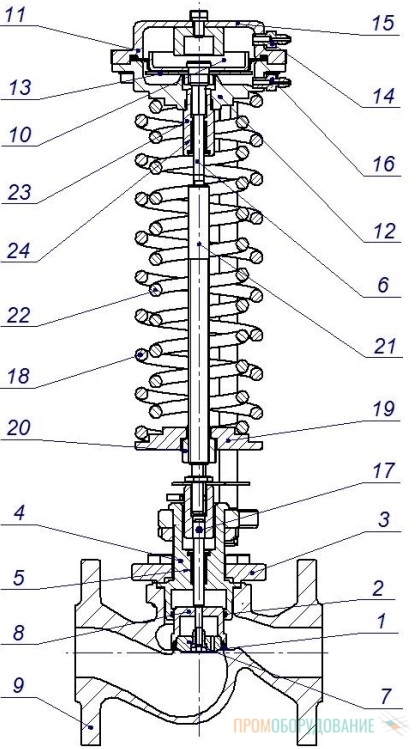

Устройство регулятора
| № |
Наименование детали |
| 1 | Седло |
| 2 | Манжета(уплотнение разгрузочной камеры) |
| 3 | Крышка клапана |
| 4 | Манжета (уплотнение седла) |
| 5 | Уплотнительный узел |
| 6 | Шток |
| 7 | Тарелка |
| 8 | Поршень |
| 9.1 | Корпус |
| 9.2 | Корпус клапана |
| 10 | Поршень мембраны |
| 11 | Мембрана |
| 12 | Крышка (верхняя) |
| 13 | Шайба |
| 14 | Штуцер ( + ) с красным кембриком |
| 15 | Крышка (нижняя) |
| 16 | Штуцер ( - ) |
| 17 | Штифт |
| 18 | Пружина задатчика (меньшего усилия) |
| 19 | Шайба |
| 20 | Гайка регулировочная |
| 21 | Шток |
| 22 | Пружина задатчика (большего усилия) |
| 23 | Стакан |
| 24 | Уплотнительный узел |
Монтаж
Преимущества регуляторов давления
- Точная настройка: обеспечивает поддержание заданного давления с высокой точностью, что критично для стабильной работы системы.
- Надёжность: автоматическая регулировка давления минимизирует риск аварий и отказов оборудования.
- Универсальность применения: подходит для различных систем, включая водоснабжение, отопление и промышленные процессы.
- Долговечность: изготовлен из устойчивых к коррозии и износу материалов, что гарантирует долгий срок службы.
