Регуляторы давления VSG519K15-5 Siemens серии VSG обеспечивают автоматическое управление перепадом давления в системах HVAC, повышая эффективность и надёжность эксплуатации. Применяются в отопительных и вентиляционных системах коммерческих и жилых объектов.
Регулятор перепада давления VSG519K15-5 Siemens — это решение прямого действия для точного контроля давления в системах отопления и водоснабжения. Благодаря автономной работе, без внешнего источника питания, регулятор поддерживает стабильный перепад в диапазоне 2500 кПа.
Области применения
- Системы отопления и горячего водоснабжения.
- Вентиляционные и кондиционирующие установки.
- Промышленные и жилые здания.
Принцип работы и конструкция
Регулятор VSG519K15-5 серии VSG работает по принципу прямого действия: регулирующий клапан автоматически реагирует на изменения давления, обеспечивая заданный перепад. Поддерживает установку через стандартные резьбовые соединения. Диапазон настроек позволяет адаптировать устройство к условиям эксплуатации.

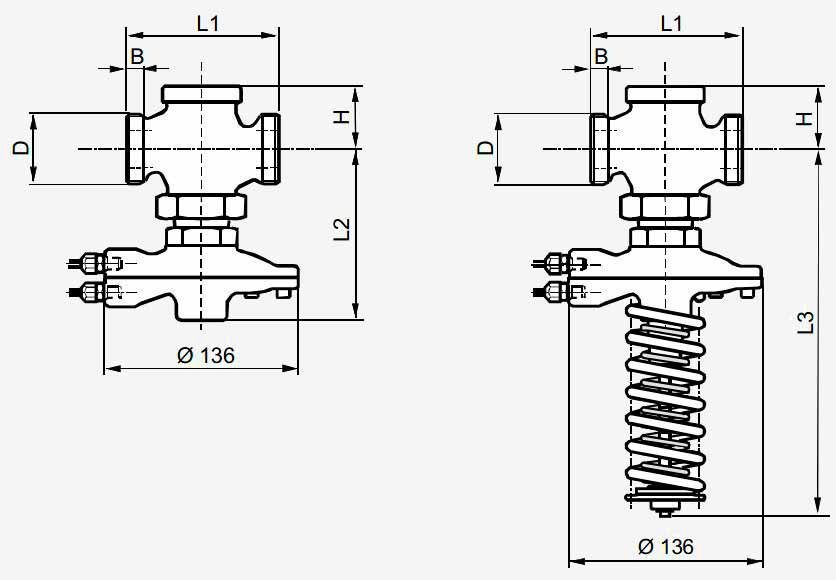

Габаритные размеры
| DN | D, дюймы | В, мм | L1, мм | L2, мм | L3, мм | Н, мм | W1, кг | W2, кг |
| 15 | G 1 | 9 | 100 | 119 | 254 | 44,5 | 3,6 | 4,1 |
Технические характеристики
| Номинальное давление | PN25 |
| Утечка, % | <0.05 |
| Допустимое давление, кПа | 2500 (25 bar) по ISO 7268 / EN 1333 |
| Температура рабочего давления, °C | Согласно DIN 4747 / DIN 3158 в диапазоне +1 ... +150 |
| Корпус | Чугун GJS-400-15 |
| Затвор, седло и шток | Нержавеющая сталь |
| Диафрагма и уплотнение | EPDM |
| Крышки камеры диафрагмы | Латунь |
| Сварные фитинги ALS... | 1.0036 (от DN15 до DN32), 1.0308 (от DN40 до DN50) |
| Резьбовые фитинги ALG... | Фосфатированный чугун |
| Резьбовые соединения | G (согласно ISO228/1) |
| Резьба для труб давления | M8x1 |
Преимущества регуляторов давления Siemens
- Энергоэффективность — уменьшение энергозатрат за счёт автоматического регулирования.
- Надёжность — долговечность и стойкость к износу.
- Удобство монтажа — компактные размеры и простота подключения.
- Универсальность — совместимость с разными диаметрами трубопроводов.
