Вентилятор ВЦ 5-35-3,55 – это радиальный вентилятор среднего давления с односторонним всасыванием. Предназначен для перемещения чистого или слабозапылённого воздуха, а также газовоздушных смесей в системах пневмотранспорта, вентиляции и дутья. Диаметр рабочего колеса – 355 мм. Давление – до 3000 Па. Мощность двигателя – 0,75 кВт. Частота вращения – 3000 об/мин. Производительность – до 20 000 м³/ч.
Принцип работы: электродвигатель через ременную передачу вращает рабочее колесо. Воздух втягивается вдоль оси через входной патрубок, попадает на лопатки. Центробежная сила отбрасывает поток к стенкам спирального корпуса. В расширяющейся «улитке» скорость падает, статическое давление растёт до 3000 Па. На выходе воздух направлен перпендикулярно входу.
В состав радиального вентилятора входит:
- Корпус спиральный поворотный из стали Ст3 или 09Г2С.
- Колесо с 9 лопатками, загнутыми вперёд.
- Вал и подшипники из стали 45 или 40Х.
- Двигатель трёхфазный асинхронный АИР.
Вентилятор ВЦ 5-35-3,55 низкого давления может иметь следующие специальные исполнения:
- Стандартное (углеродистая сталь, до +80 °C) – для чистого и слабозапылённого воздуха.
- Коррозионностойкое (нержавейка 12Х18Н10Т, до +80 °C) – для кислотных и щелочных паров, высокой влажности.
- Взрывозащищённое (колесо из алюминиевого сплава АК12, двигатель ExdIIBT4, до +80 °C) – для зон класса В 1, В 1а.
Области применения
- Деревообработка. Подача стружки и пыли
- Котельные, сушильные камеры
- Литейные и кузнечные цеха. Удаление дыма, газов, аспирация
- Склады цемента, зерна, удобрений
- Химические производства (коррозионностойкий вариант)
- Взрывоопасные зоны
Технические характеристики
| Условное обозначение | Типоразмер двигателя | Мощность установочная Ny, кВт | Частота вращения вала N, об/мин. | Производительность Q, м3/час | Давление полное Pv, Па | Масса без двигателя не более, кг |
| ВЦ 5-35-3,55 | АИР71А2 | 0,75 | 3000 | 600-1400 | 2200-1050 | 56 |

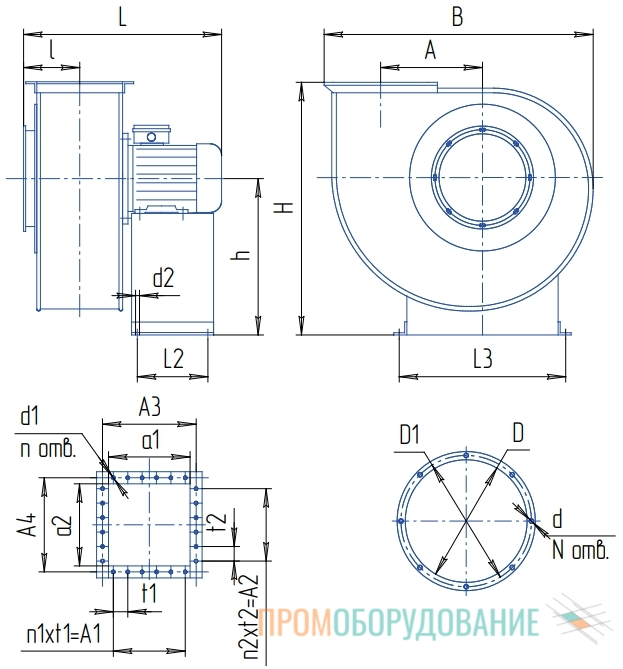

Габаритные размеры ВЦ 5-35-3,55
| Типоразмер вентилятора | Размеры, мм | ||||||||||||
| B | A | A1 | A2 | A3 | A4 | a1 | a2 | L max | l | h | H max | ||
| ВЦ 5-35-3,55 | 545 | 204 | 112 | - | 200 | 141 | 156 | 97 | 450 | 130 | 281 | 500 | |
| Типоразмер вентилятора | Размеры, мм | N | n | n1 | n2 | ||||||||
| L2 | L3 | D | D1 | d | d1 | d2 | t1 | t2 | |||||
| ВЦ 5-35-3,55 | 170 | 360 | 139 | 182 | 11,5 | 11,5 | 11 | 112 | - | 8 | 6 | 1 | - |
Аэродинамические характеристики
Преимущества
- Среднее давление (до 3000 Па). Вентилятор подходит для пневмотранспорта, дутья, вентиляции длинных сетей.
- Поворотный выходной патрубок. Можно направлять поток в любую сторону, что упрощает стыковку с существующими воздуховодами.
- Клиноременная регулировка. Смена шкивов ступенчато меняет частоту вращения и производительность.
- Специальные исполнения для любых сред. Коррозионностойкое, взрывозащищенное.
- Ремонтопригодность. Колесо снимается съёмником, подшипники меняются без демонтажа корпуса.
- Экономичность. КПД до 80%, снижение энергопотребления на 20–30% при правильном подборе.
- Долговечность. Корпус из стали 4–6 мм не деформируется. Покрытие выдерживает коррозию в обычных промышленных условиях.
