Радиальные вентиляторы ВЦ 14-46 № 5 18,5 кВт среднего давления, производят забор рабочей среды в одностороннем порядке. Помимо общепромышленного исполнения из углеродистой стали, в линейке предусмотрены также коррозионностойкие и взрывозащищенные модели.
Полностью сертифицированные промышленные вентиляторы ВЦ 14-46 № 5 18,5 кВт способны обрабатывать рабочую среду – комнатный воздух – со скоростью 9400-17000 м³/ч при полном давлении 2200-2500 Па.
ВЦ 14-46 № 5 18,5 кВт создан с целью эксплуатации в общих канальных вентиляционных сетях, входят в структуру отопительных и кондиционирующих установок. Уникальная для вентиляционного оборудования сфера применения – пневмотранспортные системы, направленные на перемещение материалов в виде гранул и сыпучих компонентов. При этом вентиляторы ВЦ 14-46 № 5 18,5 кВт подходят для жилых домов и зданий общественно-культурного назначения.

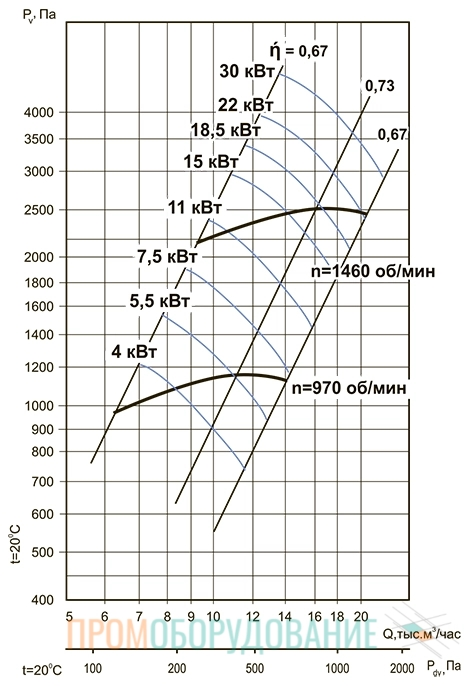

Аэродинамические характеристики ВЦ 14-46 № 5 18,5 кВт
Конструкция и особенности
Составные компоненты радиального вентилятора ВЦ 14-46 № 5 18,5 кВт:
- опорная рама;
- корпус-улитка с ребрами жесткости и устойчивости;
- рабочее колесо с лопастями;
- электропривод, размещенный на единой оси с рабочим колесом.

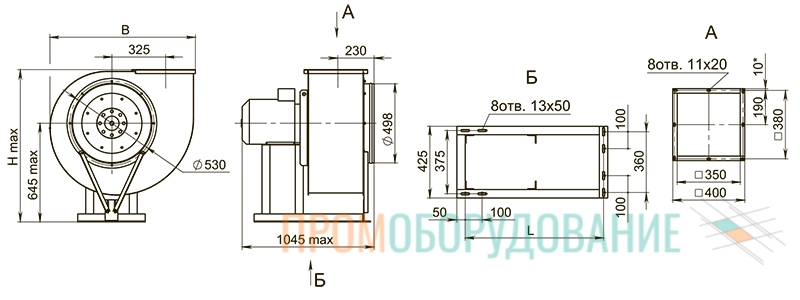

Габаритные и присоединительные размеры ВЦ 14-46 № 5 18,5 кВт
Особенности монтажа
Специфика монтажа вентиляторов ВЦ 14-46 № 5 18,5 кВт в том, что его установка проводится на несущую основу жесткого типа, крепление производится при затягивании крепежа анкерного типа. Соединение с воздуховодом напрямую или при помощи гибких вставок, снижающих вибрационные рабочие шумы.
Технические характеристики ВЦ 14-46 № 5 18,5 кВт
| Типоразмер электродвигателя | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | Напряжение, В | Мощность, кВт | Вес, кг | Ток, A | Частота, Гц | Марка виброизолятора | Количество виброизоляторов |
| АИР160M4 | 1500 | 9400-17000 | 2200-2500 | 380 | 20,55 | 219 | 35 | 50 | ДО-42 | 4 |
Акустические характеристики ВЦ 14-46 № 5 18,5 кВт
| Частота вращения, об/мин | Уровни Lpi, дБ в октавных полосах частот f, Гц | LpA*, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 970 | 88 | 92 | 94 | 90 | 86 | 81 | 73 | 94 |
| 1460 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 |
Преимущества вентиляторов серии ВЦ 14-46
- Универсальность применения: в системах вентилирования зданий и в составе отопительной или кондиционирующей сети.
- Подходят для зданий жилого фонда.
- Работают с сыпучими материалами и гранулами.
- Диапазон мощности в пределах от 2,72 до 20,55 кВт.
- Очень прочный неповоротный корпус спирального вида.
- Специальное исполнение с повышенными антикоррозийными или противовзрывными свойствами.
