Артикул: NM24A-S
Электроприводы NM24A-S без возвратной пружины предназначены для регулировки работы клапанов в системе общеобменной вентиляции, которые отвечают за распределение воздуха в здании.
- Крутящий момент: 10 Нм.
- Номинальное напряжение: 24 В.
- Площадь заслонки клапана: 2 м2.
Цена на данный товар указана без учета НДС.
Бренд
Максимальный крутящий момент, Нм
10
Описание
Belimo NM24A-S – электромеханический привод для воздушных заслонок без возвратной пружины. Управляя положением заслонок в состояниях открыто/закрыто, привод воздушного клапана NM24A-S эффективно преобразует энергию из внешнего источника в механическую, обеспечивая точное открытие и закрытие клапана с высокой надежностью и эффективностью. Привод подходит для широкого применения: от систем вентиляции и кондиционирования воздуха до отопления и охлаждения.

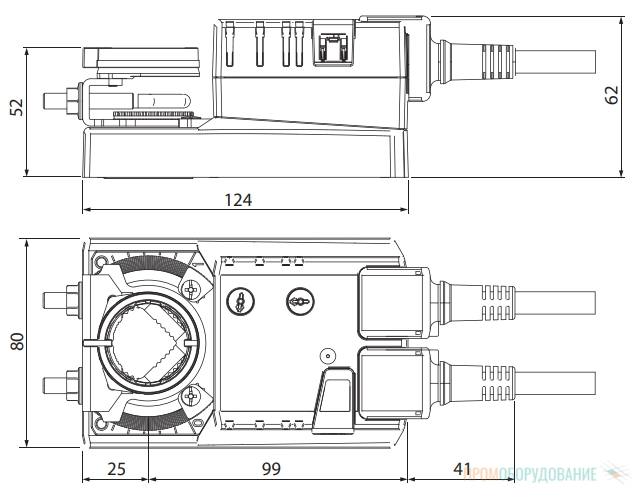

Габаритные размеры привод NM24A-S Belimo, мм
Преимущества
- Простая установка привода NM24A-S: электропривод легко монтируется на вал за счёт универсального захвата. Фиксатор надёжно крепит корпус, предотвращая вращение корпуса.
- Ручное управление: возможность регулирования посредством кнопки с самовозвратом. Редуктор выводится из зацепления при нажатии кнопки.
- Угол поворота электропривода можно настроить при помощи механических упоров, что позволяет точно регулировать заслонку.
- Высокая функциональная надёжность: привод NM24A-S защищён от перегрузки и не требует установки конечных выключателей, обеспечивая стабильную и безопасную работу.
Технические характеристики привод NM24A-S
| Электрические параметры | Напряжение питания | 24 В~, 50/60 Гц |
| Диапазон номинального напряжения | 19,2 ... 28,8 В~/= | |
| Потребляемая мощность: | ||
| во время вращения | 1,5 Вт | |
| в состоянии покоя | 0,2 Вт | |
| Соединение: | ||
| питание/управление | Кабель 1 м, 3 × 0,75 мм2 | |
| вспомогательные переключатели | Кабель 1 м, 3 × 0,75 мм2 | |
| Вспомогательные переключатели: | 1 однопол., 1 мА… 3 (0,5) А, 250 В~ (0 ... 100%, настраивается) | |
|
Функциональные данные |
Крутящий момент: | Мин. 10 Нм |
| направление вращения | Выбирается переключателем 0 (против час. стрелки) / 1 (по часам. стрелке) | |
| угол поворота | 95°, ограничение с двух сторон при помощи настраиваемых механических упоров | |
| ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | |
| индикация положения | Механический указатель, съемный | |
| Время поворота | 150 с / 90° | |
| Уровень шума | 35 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 840 г |
Схема подключения привод NM24A-S
Характеристики
Основные
Артикул
NM24A-S
Бренд
Технические характеристики
Максимальный крутящий момент, Нм
10
Потребляемая мощность, Вт
1.5
Степень защиты
IP54
Напряжение, В
24
