Артикул: LF24
Электроприводы LF24 с возвратной пружиной предназначены для регулировки движения вентиляционных клапанов и заслонок, которые отвечают за распределение воздуха в здании.
- Крутящий момент: 4 Нм.
- Номинальное напряжение: 24 В.
- Площадь заслонки клапана: 0,8 м2.
Цена на данный товар указана без учета НДС.
Бренд
Максимальный крутящий момент, Нм
4
Описание
Belimo LF24 – электромеханический привод для воздушных заслонок с возвратной пружиной. Управляя положением заслонок в состояниях открыто/закрыто, привод воздушного клапана LF24 эффективно преобразует энергию из внешнего источника в механическую, обеспечивая точное открытие и закрытие клапана с высокой надежностью и эффективностью. Привод подходит для широкого применения: от систем вентиляции и кондиционирования воздуха до отопления и охлаждения.
Габаритные размеры привод LF24 Belimo, мм
Преимущества
- Простая установка привода LF24: электропривод легко монтируется на вал за счёт универсального захвата. Фиксатор надёжно крепит корпус, предотвращая вращение корпуса.
- Ручное управление: возможность регулирования посредством кнопки с самовозвратом. Редуктор выводится из зацепления при нажатии кнопки.
- Угол поворота электропривода можно настроить при помощи механических упоров, что позволяет точно регулировать заслонку.
- Высокая функциональная надёжность: привод LF24 защищён от перегрузки и не требует установки конечных выключателей, обеспечивая стабильную и безопасную работу.
Технические характеристики привод LF24
| Электрические параметры | Напряжение питания | 24 В~, 50/60 Гц |
| Диапазон номинального напряжения | 19,2…28,8 В~ 21,6…28,8 В= | |
| Потребляемая мощность: | ||
| во время вращения | 5 Вт | |
| в состоянии покоя | 2,5 Вт | |
| Соединение: | ||
| питание/управление | Кабель 1 м, 3 × 0,75 мм2 | |
| вспомогательные переключатели | Кабель 1 м, 3 × 0,75 мм2 | |
| Вспомогательные переключатели: | 1 однопол., 1 мА… 3 (0,5) А, 250 В~ (0 ... 100%, настраивается) | |
| настраивается 0…100% | ||
| Функциональные данные | Крутящий момент: | |
| двигатель | Мин. 4 Нм | |
| пружина | Мин. 4 Нм | |
| направление вращения | Выбирается установкой L/R | |
| угол поворота | 95° (ограничение 37 ...100% при помощи настраиваемых механических упоров с шагом 2,5%) | |
| индикация положения | Механический указатель | |
| Время поворота: | ||
| двигатель | 40…75 с / 90° | |
| пружина | <20 с при –20°…+50°С / <60 с при –30 °С | |
| Уровень шума | 50 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Влажность окружающей среды | 95% отн., не конденсир. (EN 60730-1) | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 1500 г |

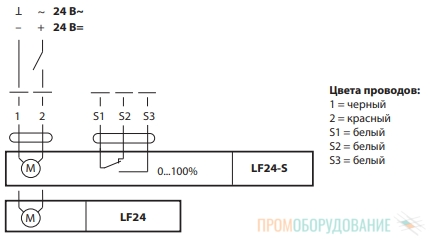

Схема подключения привод LF24
Характеристики
Основные
Артикул
LF24
Бренд
Технические характеристики
Максимальный крутящий момент, Нм
4
Потребляемая мощность, Вт
5
Степень защиты
IP54
Напряжение, В
24
