Артикул: BE24-12
Для контроля работы клапанов системы дымоудаления используется привод BE24-12. Он устанавливается на клапаны удаления дыма. Конструктивно не имеет возвратную пружину.
- Крутящий момент: 40 Нм.
- Номинальное напряжение: 24 В.
- Передающее звено: 12x12 мм.
Цена на данный товар указана без учета НДС.
Бренд
Максимальный крутящий момент, Нм
40
Описание
Belimo BE24-12 – электропривод, специально разработанный для привода дымовых клапанов. Обеспечивает надёжное управление процессом дымоудаления и предназначен для систем пожарной безопасности. В качестве управляющего сигнала выступает подача на клеммы питания напряжения необходимой величины. По приведенному принципу осуществляется срабатывание привода BE24-12, при достижении определенного значения, система включается и начинает функционировать.

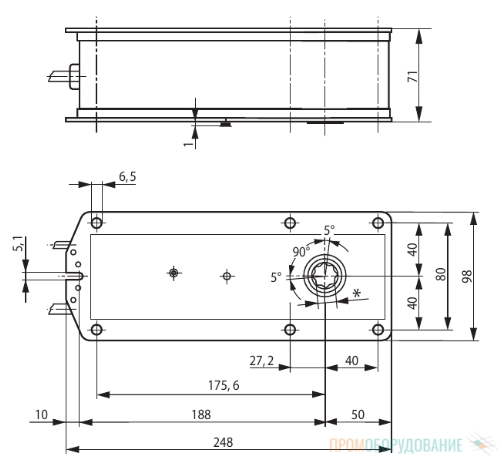

Габаритные размеры электропривода BE24-12, мм
Преимущества
- Двухпозиционное управление: двухпроводная схема управления привода Belimo BE24-12 для надёжного регулирования клапана.
- Сигнализация положений: фиксированные микропереключатели для индикации конечных положений клапана обеспечивают дополнительный контроль и безопасность.
- Ручное управление: наличие металлического рычага у привода Belimo BE24-12 позволяет управлять им вручную даже в случае отключения питания или тестирования.
- Защитные функции: стабильная и безотказная работа в рамках указанных температурных пределов, а также защита от перегрузок в конечной позиции.
Технические характеристики
| Электрические параметры | Напряжение питания | 24 В~ 50/60 Гц 24= |
| Диапазон номинального напряжения | 19,2…28,8 В~ 21,6…28,8 В= | |
| Пороговое напряжение вкл./выкл.: | ||
| мин. вкл. напряжение | 19, 2 В~/21,6 В= | |
| макс. выкл. напряжение | 6,5 В~/6,5 В= | |
| Потребляемая мощность: | ||
| во время вращения | 12 Вт | |
| в состоянии покоя | 0,5 Вт | |
| Соединение: | ||
| питание/управление | 1 м, 3 × 0,75 мм2 | |
| вспом. переключатели | 1 м, 6 × 0,75 мм2 | |
| Вспомогательные переключатели: | 2 однополюсных с двойным переключением 1 мА…3 A (0,5 A), 250 В~ | |
| точность сигнализации | ± 2° | |
| точки переключения | 3°/ 87° | |
| Функциональные данные | Крутящий момент: | 40 Нм |
| Блокирующий момент: | ||
| статический | 50 Нм | |
| динамический | 40 Нм | |
| направление вращения | Выбирается установкой L/R | |
| угол поворота | Макс. 100° (включая дополнительные 5° в конечных положениях) | |
| Вращение заслонки | Через передающее звено 12 мм | |
| индикация положения | Механическая | |
| Время поворота: | <60с / 90° | |
| Уровень шума | 62 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 в любом положении установки | |
| Температура окружающей среды | –30 … +50 °С | |
| Температура хранения | 40 … +80 °С | |
| Техническое обслуживание | Не требуется | |
| Масса | Масса | 2700 г |

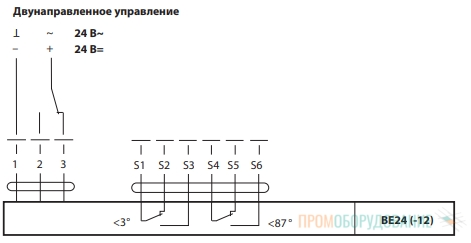

Схема подключения привода BE24-12
Характеристики
Основные
Артикул
BE24-12
Бренд
Технические характеристики
Максимальный крутящий момент, Нм
40
Потребляемая мощность, Вт
12
Степень защиты
IP54
Напряжение, В
24
