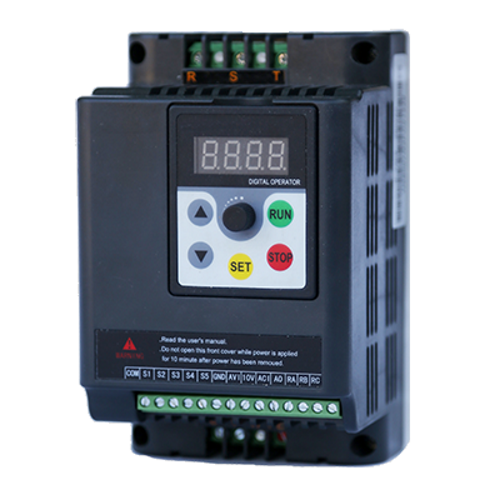

Преобразователи частоты M222T2B IDS-Drive серии «М» - надежные и эффективные устройства, обеспечивающие точное и плавное управление скоростью. Подходят как для технологических процессов, так и для систем энергосбережения.
Особенности универсального частотного преобразователя M222T2B:
- Съемная панель.
- Скалярный способ управления.
- Программируемые функции.
- Напряжение регулируется автоматически.
- Установка частоты с точностью 0,1 Гц.
- Аналоговый способ задания частоты: 0~10 В, 0~20 мА
Преобразователь частоты M222T2B является надежным и эффективным инструментом управления электрическими приводами, который может принести значительные выгоды в промышленных и производственных средах.
Сферы применения частотного преобразователя M222T2B IDS-Drive серии «М»
- Промышленное производство
- Энергетика
- Водоочистка и водоснабжение
- Обработка материалов
- Системы климата и кондиционирования
- Подъемно-транспортное оборудование
- Станции управления насосами и др.
Входные параметры серии «М» частотных преобразователей IDS-Drive включают номинальное напряжение 380 В и частоту 50/60 Гц. Выходные параметры частоты в диапазоне от 0,1 до 999 Гц с шагом в 0,1 Гц.
Способ управления M222T2B - скалярный с использованием V/F (напряжение/частота) регулирования.
Преобразователь отображает параметры:
- заданная частота;
- скорость вращения,
- выходной ток,
- выходная частота;
- ошибки и др.
Технические характеристики
| Модель | Мощность, кВт | Выходной ток, А | Питание | Температура, °С | Влажность | Способ управления | Вибрация |
| M751T2B | 0,75 | 4 | 1/230/50 | - 10 ~ + 40 (без инея) | ниже 95% | Скалярный, V/F | ниже 0.5G |
| M152T2B | 1,5 | 7 | 1/230/50 | - 10 ~ + 40 (без инея) | ниже 95% | Скалярный, V/F | ниже 0.5G |
| M222T2B | 2,2 | 9,5 | 1/230/50 | - 10 ~ + 40 (без инея) | ниже 95% | Скалярный, V/F | ниже 0.5G |
| M372T2B | 3,7 | 15 | 1/230/50 | - 10 ~ + 40 (без инея) | ниже 95% | Скалярный, V/F | ниже 0.5G |
| M552T2B | 5,5 | 20 | 1/230/50 | - 10 ~ + 40 (без инея) | ниже 95% | Скалярный, V/F | ниже 0.5G |
Основной и защитный функционал
Преобразователи частоты M222T2B имеют цифровую и аналоговую настройку. Пять входных терминалов позволяют программировать четыре операции, настраивать ускорение и замедление с использованием 7 шагов, осуществлять движение вверх/вниз, аварийную остановку и др. Выходной терминал обеспечивает многофункциональность для индикации работы.
Преобразователь M222T2B также поддерживает функцию ускорения/замедления с возможностью установки времени от 0 до 255 секунд. Дополнительные функции включают встроенный ПИД-регулятор, и напряжение можно выбрать автоматически. Для задания частоты можно использовать аналоговый вход в диапазоне от 0 до 10 В или 0 до 20 мА, а также настраивать частоту с помощью потенциометра и других методов.
Преобразователь M222T2B обладает защитными функциями от:
- перегрузки (которая активируется при достижении в течение 1 минуты 150% постоянного вращающего момента);
- проседания напряжения;
- перенапряжения;
- короткого замыкания;
- перегрузки по току;
- перегрева;
- замка параметров и других сбоев.
Габаритные размеры
| Модель | L | W | H |
| M222T2B | 150 | 115 | 150 |
Условия эксплуатации преобразователя M222T2B
- Температура от -10°C до +40°C (без образования инея).
- Влажность ниже 95% (без конденсата).
- Высота не более 1000 м и вибрацию ниже 0,5G.
Преимущества частотного преобразователя M222T2B IDS-Drive
- высокий вращающий момент на старте для плавного пуска и эффективности системы;
- частоту ШИМ до 20 кГц для точного управления скоростью;
- простую установку и настройку, благодаря подробной инструкции;
- низкий уровень шума;
- гибкий диапазон времени разгона/торможения;
- возможность программирования и использования нескольких независимых скоростей.
