Осевой вентилятор ВО 21-12 № 4 для общеобменной вентиляции

ВО 21-12 № 4 разработан для работы в составе приточно-вытяжных цепочек общеообменного и промышленного назначения без ограничений по типу здания.

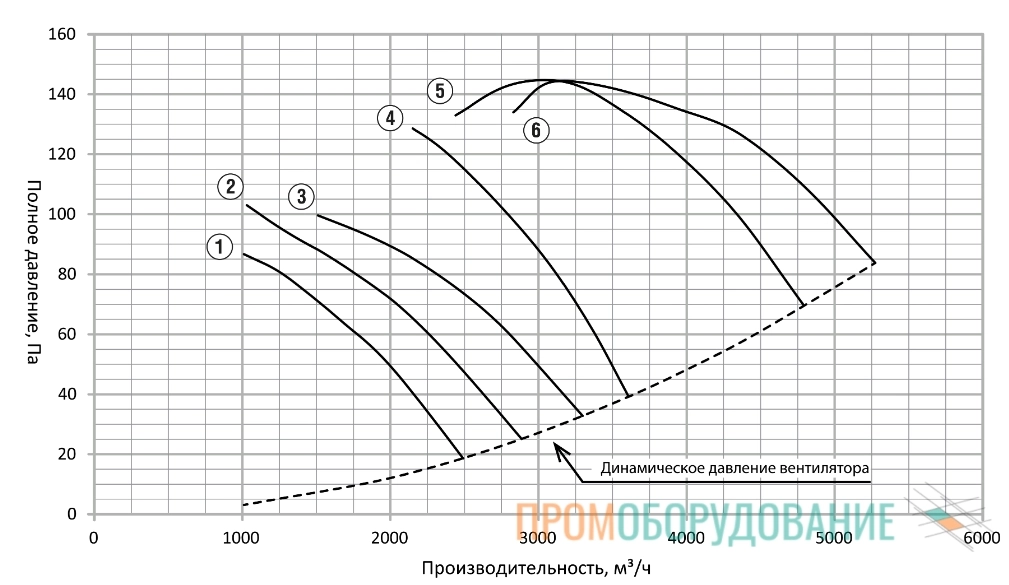

Аэродинамические характеристики

1. 1-A (0,18/1500)
2. 1-E (0,18/1500)
3. 1-M (0,18/1500)
4. 4-M (0,18/1500)
5. 4-C (0,25/1500)
6. 4-T (0,37/1500)

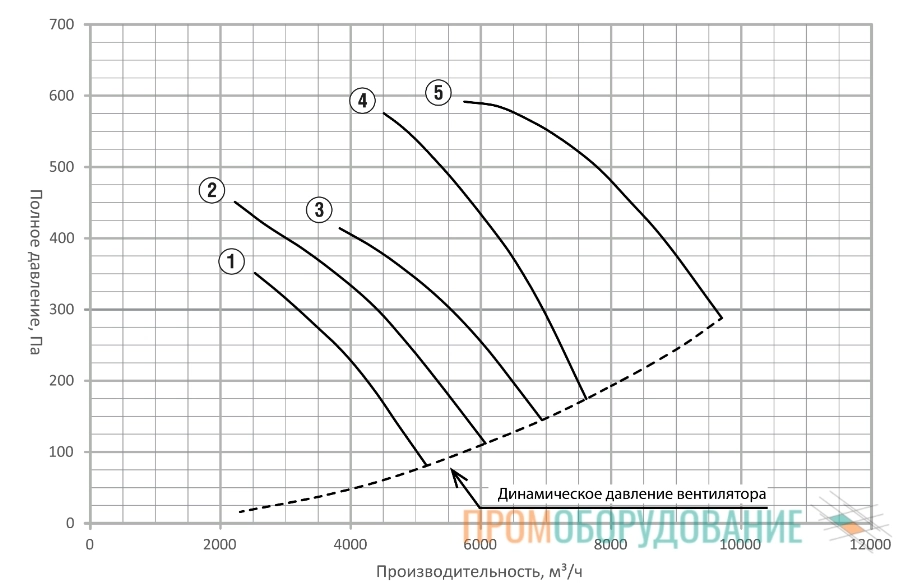

1. 1-A (0,55/3000)
2. 1-E (0,75/3000)
3. 1-M (1,1/3000)
4. 4-M (1,5/3000)
5. 4-C (2,2/3000)

Конструкция и особенности

Основными функциональными узлами осевых вентиляторов ВО 21-12 № 4 являются:

1. электродвигатель с актуальной мощностью 1,1 – 45 кВт;
2. рабочее колесо с укрепленными стекловолокном лопастями из полиамида, которые настраиваются по положению угла;
3. клеммная коробка внешнего расположения: обеспечивает подключение к электросети трехфазного типа в 380 В;
4. цилиндрический окрашенный корпус, выполненный из конструкционной стали.

Опционально в комплект поставки кроме непосредственно вентилятора входят монтажная и гибкая рамы, сетка защитного свойства и специальный поддон накопления и удаления конденсата.

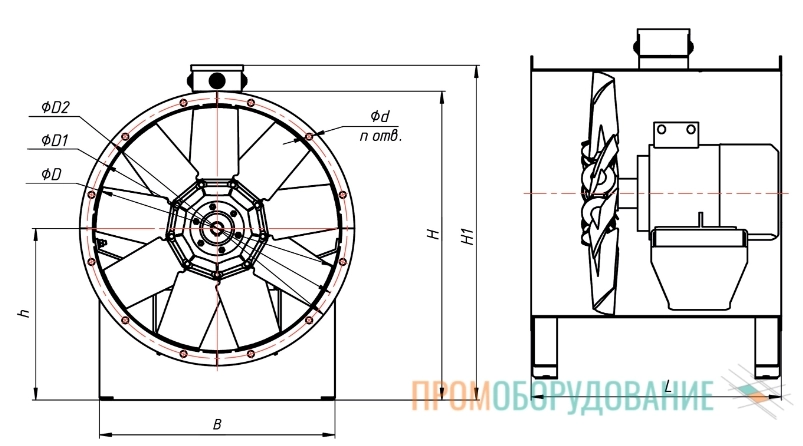

Габаритные и монтажные размеры

Технические характеристики

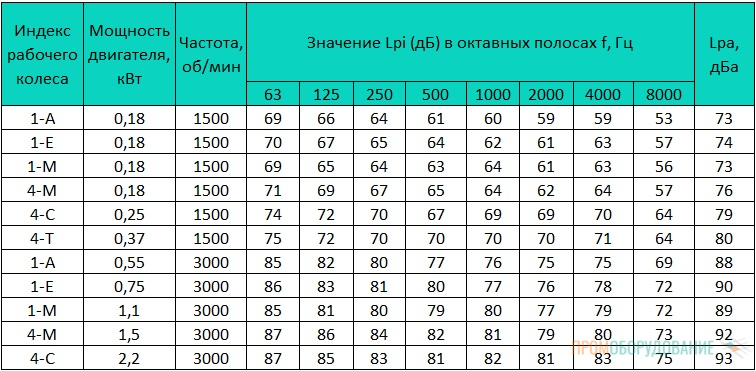

Акустические характеристики

Преимущества ВО 21-12 № 4

• Улучшенные показатели обтекаемости – аэродинамики.
• Лопасти рабочего колеса регулируются для правильной настройки рабочего угла.
• Корпус, покрытый защитной краской, для улучшения антикоррозийных характеристик.
• Простота монтажа и подключения, выбор метода крепления.
• Пониженный уровень громкости, виброоптимизация.
• Внешняя клеммная коробка, наличие транспортировочных креплений.
• Диапазон внешних температур при эксплуатации в умеренно-холодном климате – от -60°С до +45°С.
• Возможность размещения по 1-й и 2-й категории согласно указаниям ГОСТ 15150-69.
