Осевой вентилятор ВО 06-300-6,3 1,1 кВт 1500 об/мин

Вентилятор ВО 06-300-6,3 – это осевой вентилятор низкого давления с односторонним всасыванием. Используется для перемещения больших объёмов воздуха с низким аэродинамическим сопротивлением. Эффективны для приточной и вытяжной вентиляции без длинных воздуховодов. Диаметр рабочего колеса – 630 мм. Давление – до 300 Па. Количество лопаток: 4. Мощность двигателя – 1,1 кВт. Частота вращения – 1500 об/мин.

Принцип работы: электродвигатель вращает вал с рабочим колесом. Лопатки, установленные под углом, забирают воздух и проталкивают вдоль оси — от входа к выходу. Аэродинамический профиль создаёт перепад: разрежение спереди, повышенное давление сзади. Поток на выходе — осевой, почти без закрутки.

В состав осевого вентилятора входит:

• Цилиндрический стальной корпус (обечайка) из листовой стали Ст3 или 09Г2С.
• Рабочее колесо со ступицей и лопатками (регулируемые или фиксируемые), закреплёнными под определённым углом.
• Электродвигатель – встроенный или выносной, с прямым приводом на вал.
• Защитная решётка со стороны входа и выхода (опционально).
• Кронштейны для монтажа на фланцы или в воздуховод.

Корпус снабжён монтажными лапами или фланцами для стыковки с воздуховодами. Подшипники качения закрытого типа, с консистентной смазкой на весь срок службы.

Вентилятор ВО 06-300-6,3 низкого давления может иметь следующие специальные исполнения:

• Стандартное – корпус из углеродистой стали, для обычной вентиляции при температурах до +60 °C.
• Коррозионностойкое – из нержавеющей стали или оцинковки, для влажных и химически активных сред.
• Взрывозащищённое – искробезопасное алюминиевое колесо, двигатель во взрывонепроницаемой оболочке (Exd).
• Теплостойкое – с термостойкими подшипниками, для работы с горячим воздухом до +200 °C.

Области применения

• Вентиляция производственных цехов, складов, гаражей, ангаров.
• Вытяжка из кухонь, санузлов, душевых в многоквартирных домах и офисах.
• Охлаждение электрических шкафов, трансформаторов, конденсаторов.
• Создание воздушных завес у ворот и дверей.
• Вентиляция животноводческих ферм, птичников, теплиц.
• Работа в системах дымоудаления (теплостойкое исполнение).
• Установка в тоннелях, подземных переходах, паркингах.

Технические характеристики

Габаритные размеры ВО 06-300-6,3

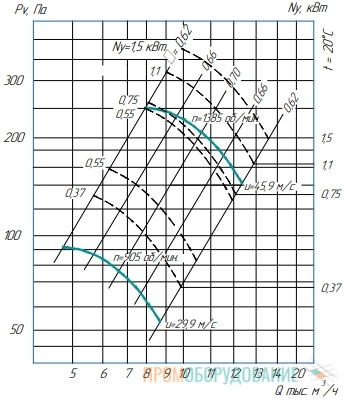

Аэродинамические характеристики

Преимущества ВО 06-300

1. Высокая производительность при низком давлении. Осевая конструкция даёт максимальный расход воздуха на единицу мощности.
2. Компактные размеры и лёгкость. Небольшой вес (до 15 кг) и длина позволяют монтировать вентилятор непосредственно в стену, окно или воздуховод без дополнительных опор.
3. Простота монтажа. Круглый фланцевый корпус стыкуется с воздуховодами того же диаметра. Для крепления достаточно четырёх шпилек или анкерных болтов.
4. Экономичность. Высокий КПД до 75–85%. Потребляемая мощность не выше 0,55 кВт, это даёт низкие эксплуатационные расходы.
5. Низкий уровень шума. При малой окружной скорости лопаток (до 30 м/с) и аэродинамической оптимизации шум не превышает 70 дБ(А).
6. Специальные исполнения под агрессивные и опасные среды. Вентиляторы выпускаются в стандартном, коррозионностойком, взрывозащищённом и теплостойком вариантах.
7. Ремонтопригодность. Крыльчатка и двигатель легко демонтируются через съёмную крышку. Подшипники заменяются без полной разборки корпуса.
