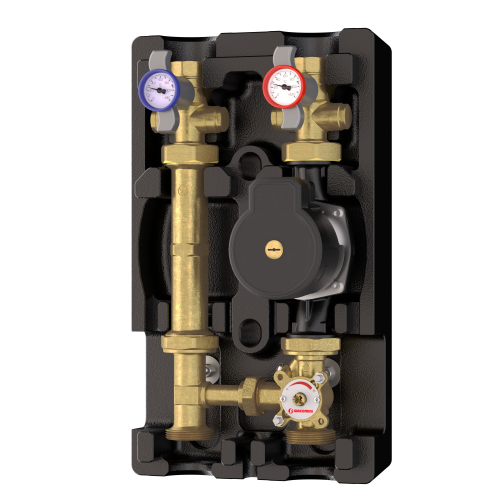

Насосная группа R586RY103 — это устройство, предназначенное для обеспечения циркуляции теплоносителя в системах отопления. Играет ключевую роль в поддержании равномерного распределения тепла, автоматической регулировке температуры и поддержании гидравлического баланса в системе. Насосные группы Giacomini используется как в бытовых, так и в промышленных отопительных контурах, обеспечивая высокую производительность и надёжность работы.
Насосная группа R586RY103 — это комплекс компонентов, который выполняет задачу перекачки и распределения теплоносителя по отопительной системе. Принцип работы основан на циркуляции теплоносителя через трубы и радиаторы с помощью насоса, который входит в состав группы.
Принцип работы
Насосная группа R586RY103 обеспечивает циркуляцию теплоносителя, поддерживая стабильное давление и необходимую температуру. Насос перемещает теплоноситель от котла к отопительным контурам, гарантируя равномерное распределение тепла. Встроенные смесительные клапаны регулируют температуру теплоносителя, смешивая горячую воду с остывшей для точной настройки температуры в каждом контуре.
Группа оснащена обратными клапанами, которые предотвращают обратное движение теплоносителя, защищая систему от сбоев. Предохранительные клапаны стабилизируют давление, сбрасывая его при превышении допустимых норм.
В автоматизированных системах насосная группа может регулировать работу в зависимости от погодных условий и температурных изменений в помещении.
Для чего используют и где работают
- Системы радиаторного отопления в жилых домах и офисных зданиях.
- Инженерные системы теплых полов, требующие регулировки температуры подачи.
- Промышленные объекты, где важно поддержание стабильного давления в отопительных контурах.
Из чего состоит
- Циркуляционный насос — основной элемент группы, который обеспечивает движение теплоносителя по системе.
- Запорные клапаны — предотвращают обратное движение теплоносителя и обеспечивают возможность отключения системы при необходимости технического обслуживания.
- Термометры и манометры — позволяют контролировать давление и температуру теплоносителя в системе.
- Воздухоотводчики — устраняют воздушные пробки, что улучшает циркуляцию жидкости.
- Обратные клапаны — предотвращают неконтролируемый обратный поток теплоносителя, что повышает надёжность системы.

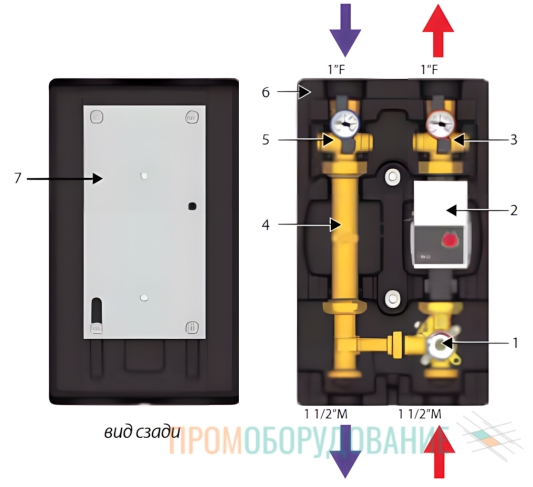

Конструкция
| Позиция | R586RY103 | R586RY113 |
| 1 | Смесительный клапан R297 | |
| 2 | Насос | Проставка трубка |
| 3 | Шаровый кран с термометром со штуцерами для подключения комплекта байпаса | |
| 4 | Проставка трубка | |
| 5 | Шаровый кран с термометром со штуцерами для подключения комплекта байпаса | |
| 6 | Теплоизоляция | |
| 7 | Пластина для настенного монтажа | |
Различия насосных групп с насосом и без насоса
- Насосная группа с насосом включает встроенный циркуляционный насос, который обеспечивает циркуляцию теплоносителя в системе. Это решение удобно для установки, так как нет нужды покупать и монтировать насос отдельно.
- Насосная группа без насоса используется в системах, где уже имеется установленный насос, или когда циркуляция осуществляется естественным образом, например, в гравитационных системах отопления.
Габаритные размеры
| Артикул | A x B | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | L, мм |
| R586RY103 | 1 1/2"M x 1"F | 125 | 250 | 180 | 430 | 100 | 65 | 165 | 160 |
Преимущества насосных групп Giacomini
- Удобство установки: насосные группы поставляются в готовом для монтажа виде, что значительно сокращает время установки.
- Автоматическая регулировка температуры: благодаря встроенной автоматике, способна поддерживать заданную температуру теплоносителя, что особенно важно в условиях переменчивой погоды.
- Стабильное давление: поддержание постоянного давления в системе исключает перепады температур в радиаторах и теплых полах.
- Энергоэффективность: использование насосной группы позволяет оптимизировать потребление энергии, так как теплоноситель подается только тогда, когда это необходимо.
- Защита от обратного потока: обратные клапаны предотвращают возврат теплоносителя, что исключает сбои в работе системы.
- Компактность: компактные размеры позволяют легко интегрировать их в существующие отопительные системы, экономя пространство.
