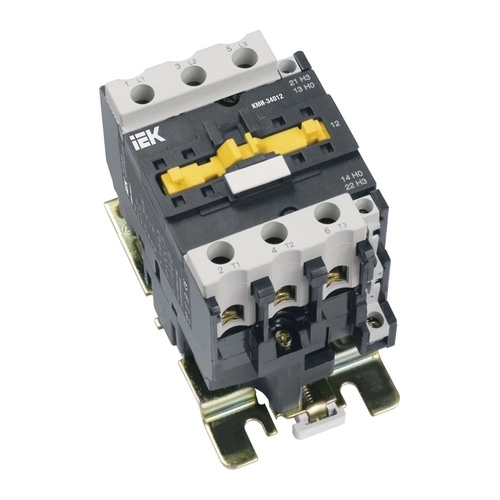

Малогабаритный Контактор КМИ-35012 IEK на 50 А с одним нормально-открытым контактом и катушкой на 230 В с возможностью крепления на DIN-рейку, присоединительными контактами овальной формы с зажимной скобой для надёжной фиксации проводников, короткозамкнутыми алюминиевыми кольцами и сроком службы 15 лет.
Контактор КМИ-35012 50А 230В/АС3 1НО+1НЗ от бренда IEK ставят в шкаф автоматики, распределительный щит или линию низковольтного привода. Аппарат не заменяет ручной выключатель: он принимает команду управления и переводит ее в силовую коммутацию. Катушка получает напряжение, создает магнитное поле и втягивает якорь. Главные контакты сходятся, цепь замыкается, а нагрузка выходит в рабочий режим. Когда сигнал пропадает, пружинный механизм размыкает линию. Так останавливается подключенный электродвигатель, световой контур или нагреватель.
Миниконтактор КМИ-35012 IEK имеет 1 полюса. Напряжение катушки составляет 230 В с номинальным током 50 А и вспомогательными контактами 1НО+1НЗ.
Малогабаритный корпус контактора КМИ-35012 50А 230В/АС3 1НО+1НЗ упрощает сборку плотного щита: рядом можно разместить автомат защиты, тепловое реле, клеммы и сигнальную аппаратуру. КМИ ставят в схемы электропривода, освещения, нагрева, компенсации реактивной мощности, первичных обмоток низковольтных трансформаторов и участков с малоиндуктивными потребителями.
Характеристики контактора КМИ-35012 50А 230В/АС3 1НО+1НЗ IEK
| Параметр | Значение |
| Серия | КМИ |
| Количество силовых полюсов | 1 |
| Количество модулей DIN | 4,1 |
| Габаритные и установочные размеры (ШхВхГ), мм | 74х122х113 |
| Номинальная мощность электродвигателя, кВт | 22 |
| Номинальный ток, А | 50 |
| Род тока катушки управления | Постоянный (DC) |
| Напряжение катушки управления, В | 230 |
| Механическая износостойкость, циклов | 10000000 |
| Электрическая износостойкость, циклов | 1500000 |
| Диапазон рабочих температур, °C | от -25 до +50 |
| Напряжение, В | 660 |
| Количество дополнительных НО / НЗ контактов | 2 |
| Количество силовых НО / НЗ контактов | 1 |
| Способ монтажа | DIN-рейка |
| Степень защиты | IP20 |
| Исполнение | Нереверсивное |
| Масса, кг | 1,24 |
| Категории применения | AC-3, AC-1 |
| Код ТН ВЭД | 8536490000 |

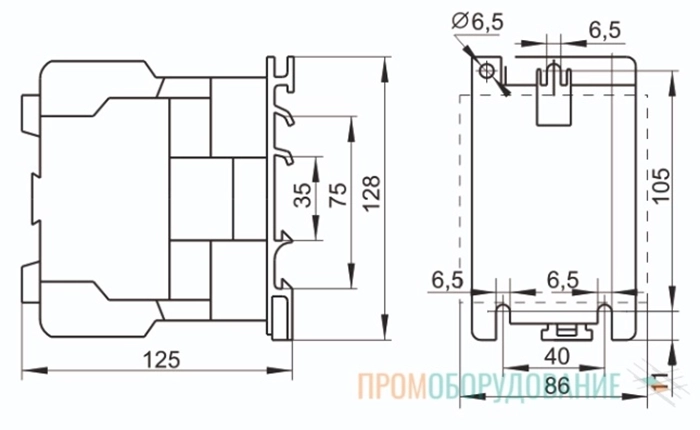

Габаритные размеры
Преимущества и особенности малогабаритного контактора КМИ KARAT
- Переводит команду из цепи управления в силовую коммутацию без прямого контакта оператора с нагрузкой.
- Работает с двигателями, освещением, нагревательными контурами, конденсаторными батареями и низковольтными трансформаторами.
- Ставится на монтажную панель или направляющую ТН-35.
- Совместим с тепловыми реле РТИ, дополнительными контактными приставками и механическими блокировками при выборе подходящего исполнения.
- Допускает замену катушки управления при неисправности.
- Подходит для типовых задач пуска и отключения электроприводов по категории AC-3.
