Радиальный вентилятор ВКРФ-м ДУ № 6,3 с низкими показателями рабочего давления, верхним выбросом отработанного воздуха, вариативным монтажом и рядом иных функциональных и технических нюансов работы.
Чаще всего используется в зданиях следующего назначения:
- жилые многоквартирные и большой площади частные дома;
- производственные и промышленные помещения: склады, лаборатории, фабричные закрытые пространства;
- административные и социальные объекты: школы, больницы, поликлиники, госучреждения.
Возможный предел огнестойкости крышного вентилятора ВКРФ-м ДУ № 6,3 составляет 120 минут при температуре рабочей среды не более 400°C. Если воздух - например, во время пожара - прогревается до 600°C, то техника будет без перерыва выполнять свою основную задачу по удалению дыма и его производных в течение примерно 90 минут.
Оборудование ВКРФ-м ДУ № 6,3 называют крышным вентилятором за особенность его монтажа, реализуемого на наклонной или прямой кровле зданий без ограничений по типу. При необходимости допускается монтаж в вертикальном положении на стенах. Уникальная особенность ВКРФ-м ДУ № 6,3 - факельный выброс воздуха.
Промышленный вентилятор дымоудаления ВКРФ-м ДУ № 6,3 крышного типа используется в составе канальных вентиляционных сетей и обеспечивает как стандартную организацию циркуляции воздуха, так и устранение последствий задымления, удаление продуктов горения. Самый частый пример эксплуатации – защита от дыма лестничных и прилифтовых участков строений, безвозвратное удаление продуктов горения в пределах эвакуационных коридоров.

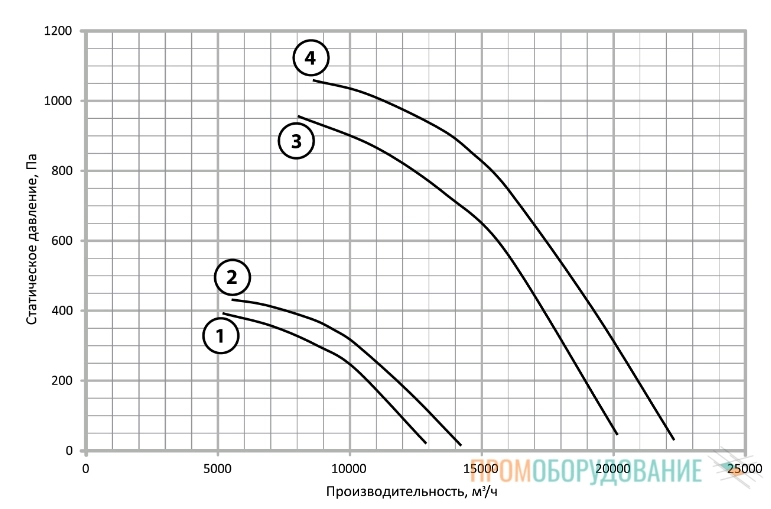

Аэродинамические характеристики
- ВКРФ-м ДУ №6,3 1,1/1000
- ВКРФ-м ДУ №6,3 1,5/1000
- ВКРФ-м ДУ №6,3 4/1500
- ВКРФ-м ДУ №6,3 5,5/1500
Конструкция
Крышные вентиляторы ВКРФ-м ДУ № 6,3 конструкционно выполнены по типу моноблока, где в едином корпусе размещены технические узлы. К заказчику поставляются в собранном и подготовленном к монтажу виде. Устроены следующим образом:
- коробчатый корпус - в общепромышленном исполнении изготовлен из углеродистой стали;
- рабочее колесо с шестью лопастями загнутого назад формата. Доступные типы колеса: РВ6, РВ9;
- двигатель с ротором внешнего расположения, дополнен термоконтактами для защиты оборудования от перегрева. Когда достигается критическая температура, терморегуляторы автоматически прекращают работу привода;
- «карманы» на корпусе для сохранности воздуха, если техника временно не функционирует.
Дополнительную антикоррозионную защиту обеспечивают устойчивые лакокрасочные материалы, которыми покрываются корпус и детали.
Дополнительное оснащение, которое не входит в комплект стандартной поставки крышного вентилятора, но облегчит его установку и обеспечит правильную и надежную работу: монтажный стакан, поддон-зонт для сбора конденсата и частотный преобразователь.

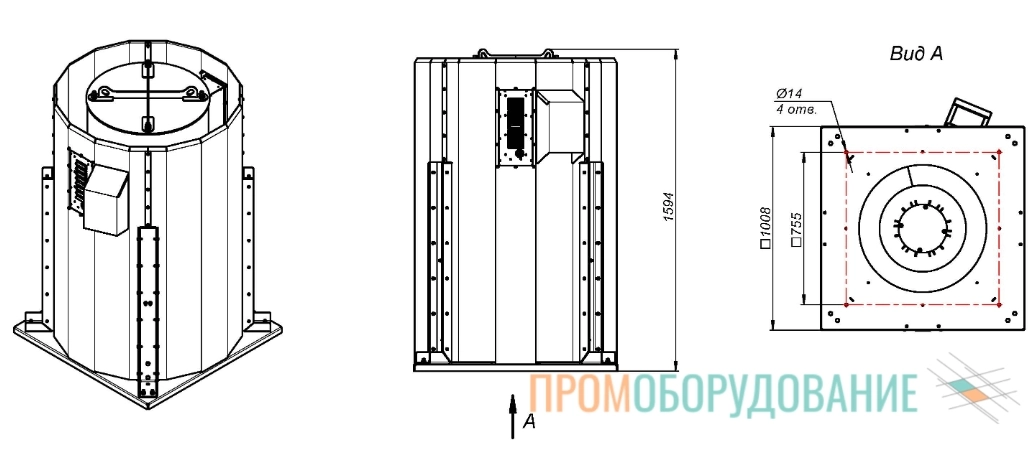

Габаритные и монтажные размеры

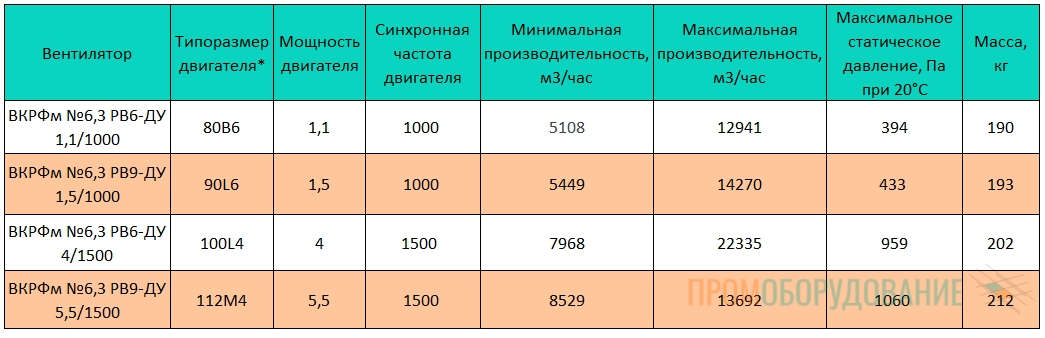

Технические характеристики
*при использовании двигателей другого типа итоговый вес конструкции может изменяться
Преимущества ВКРФ-м ДУ № 6,3
- Установки готовы для монтажа на кровле любого типа.
- Выброс отработанного или удаленного воздуха факельным методом.
- Предел работы в условиях дымоудаления до двух часов.
- Защищенный корпус из оцинкованной стали.
- Рабочее колесо расположено непосредственно на валу двигателя.
