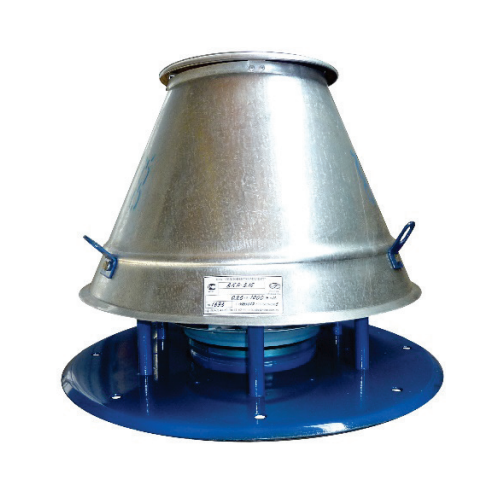

Крышный вентилятор ВКР-9,0 11 кВт 1000 об/мин

Вентилятор ВКР-9,0 – это крышный центробежный вентилятор низкого давления одностороннего всасывания, предназначенный для систем вытяжной вентиляции. Монтируется на кровельном стакане, обеспечивает удаление загрязнённого или перегретого воздуха из помещений. Диаметр рабочего колеса – 900 мм. Давление – до 300 Па. Мощность двигателя – 11 кВт. Частота вращения – 1000 об/мин.

Принцип работы: электродвигатель вращает центробежное колесо. Воздух втягивается снизу вдоль оси, попадает на лопатки и центробежной силой отбрасывается к стенкам корпуса. В расширяющейся камере корпуса скорость падает, давление растёт. Поток выходит через боковой или верхний патрубок в атмосферу.

В состав крышного вентилятора входит:

• Корпус – разборный, из оцинкованной или нержавеющей стали. Состоит из опорного основания, рабочей камеры и защитного колпака от осадков.
• Рабочее колесо – центробежного типа, с 12 лопатками, загнутыми назад.
• Двигатель – вертикальный трёхфазный асинхронный (серия АИР). Крепится непосредственно к корпусу, охлаждается наружным воздухом.

Вентилятор ВКР-9,0 низкого давления может иметь следующие исполнения:

• Стандартное: Корпус из углеродистой стали с антикоррозионным покрытием. Для перемещения чистого или слабозагрязненного воздуха при температурах до +80 °C.
• Дымоудаление (ВКР ДУ): Специальное исполнение с усиленным корпусом и жаростойкими подшипниками. Обеспечивает отвод горячих газов при пожаре (до +600 °C).
• Коррозионностойкое: Корпус и проточная часть из нержавеющей стали (12Х18Н10Т). Для агрессивных газов, кислотных паров и среды с повышенной влажностью.
• Взрывозащищённое (Exd): Колесо из алюминиевого сплава АК12 или латуни, двигатель во взрывонепроницаемой оболочке. Устанавливается в зонах класса В-1, В-1а (зернохранилища, лакокрасочные цеха).

Области применения

• Жилые и общественные здания (многоквартирные дома, офисы, торговые центры)
• Промышленные цеха
• Склады химикатов и удобрений
• Взрывоопасные зоны (лакокрасочные цеха, зернохранилища, угольные склады)
• Паркинги и тоннели
• Бассейны, сауны, прачечные
• Сельскохозяйственные фермы и птичники
• Фермерские и сельскохозяйственные строения, оранжереи, теплицы
• Промышленные и полупромышленные здания
• Складские объекты

Технические характеристики ВКР-9,0

Габаритные размеры

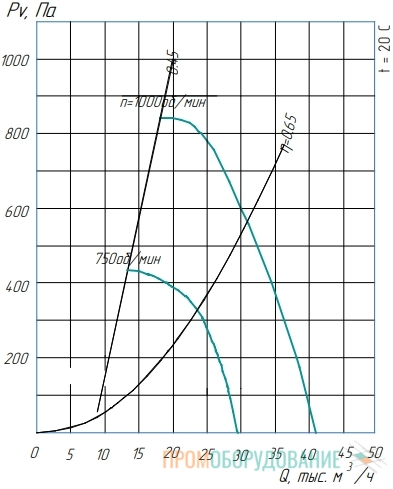

Аэродинамические характеристики

Преимущества ВКР

1. Компактная крышная установка. Вентилятор монтируется на кровельном стакане, не занимает места внутри здания, не требует длинных внутренних воздуховодов.
2. Высокая эффективность при низком давлении. Рабочее колесо создаёт хороший КПД (до 75%) при умеренном аэродинамическом сопротивлении сети.
3. Надёжность и защита от внешних факторов. Корпус разборный, с защитным колпаком от осадков. Двигатель вертикальный, охлаждается наружным воздухом, не перегревается.
4. Низкий уровень шума внутри помещений. Все шумящие узлы вынесены на крышу.
5. Специальные исполнения под любые задачи. Коррозионностойкое, взрывозащищенное и дымоудаления.
6. Простота монтажа и обслуживания. Вентилятор поставляется собранным. Крепится к стакану через монтажные проушины.
7. Экономичность. Мощность 2,2 кВт позволяет обслуживать здания высотой до 5–9 этажей (или большие одноэтажные цеха) с расходом воздуха 4000–6000 м³/ч.
