Вентиляторы подпора воздуха ВКОПв 21-12 № 4 осевого типа используются в составе приточной вентиляционной сети противодымного характера. Сертифицированы по нормам ЕАЭС. Основные технические параметры:
- объем обрабатываемого воздуха в пределах 5500-127400 м³/ч;
- полное давление рабочего цикла – от 396 до 834 Па;
- предел рабочей мощности – 1,5 кВт;
- диапазон угла монтажа лопаток крыльчатки - от 18º до 46º;
- допустимая температура окружающей среды – от -40ºС до +40ºС.
Крышные вентиляторы ВКОПв 21-12 № 4 предлагаются в общепромышленном исполнении с корпусом одностороннего всасывания. В качестве рабочей среды используют уличный воздух, в котором содержится не более 100 мг/м3 твердых взвешенных веществ. Направление потока воздуха – со стороны рабочего колеса к электроприводу.

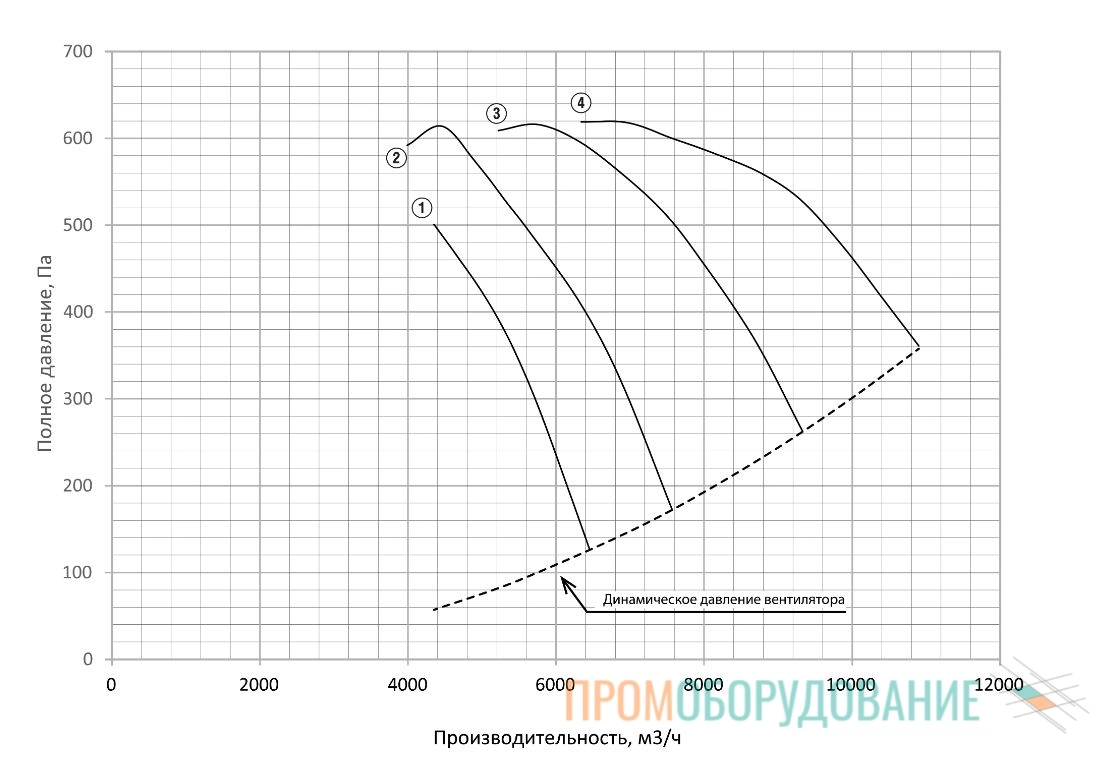

Аэродинамические характеристики
- 1,1 кВт 3000 об/мин
- 1,5 кВт 3000 об/мин
- 2,2 кВт 3000 об/мин
- 3 кВт 3000 об/мин

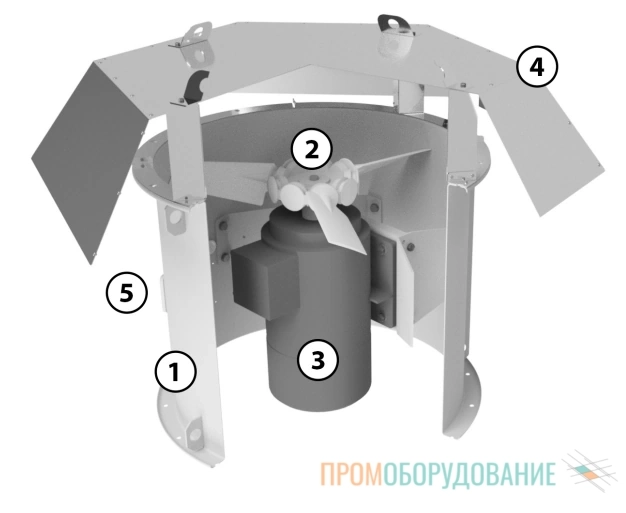

Основными элементами вентилятора ВКОПв 21-12 № 4 являются корпус (1), выполненный из окрашенной стали углеродистого характера, рабочее колесо (2) и осевой электропривод (3). Важный аспект производства крыльчатки заключен во внедрении полиамида при ее изготовлении. Дополнительно рабочее колесо усилено стекловолоконными компонентами. Стальной зонт (4) защищает от попадания осадков. Клеммная коробка (5) расположена на корпусе для простого подключения.
Вентиляторы ВКОПв 21-12 № 4 проявляет свой эксплуатационный максимум при использовании в условиях умеренного климата или тропиков. Транспортируемый воздух при этом не должен содержать липких продуктов, волокна или паров, чтобы не повредить рабочие узлы вентилятора. На месте монтажа оборудования усредненные показатели вибрационной скорости не превышают 2 мм/с.

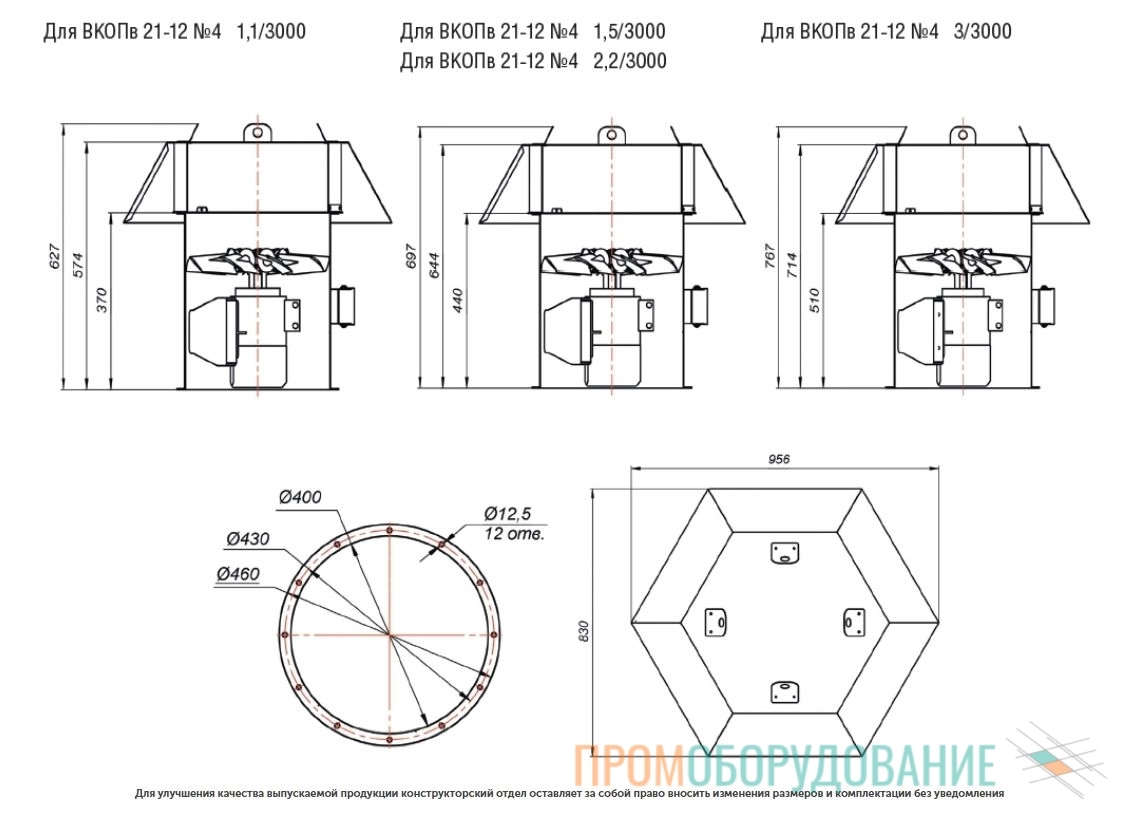

Габаритные и монтажные размеры
Монтаж и эксплуатация
Осевые вентиляторы ВКОПв 21-12 № 4 предназначены для создания подпора воздуха, препятствующего дымному и огневому распространению при возгорании, и транспортировки свежих воздушных масс в комнату. Монтаж оборудования производится снаружи здания на крыше строения вне зависимости от типа кровли: плоской или наклонной. Независимо от позиции вентилятора процесс забора рабочего материала осуществляется в области надкрышного пространства.
Технические характеристики
Преимущества вентиляторов ВКОПв 21-12 № 4
- аэродинамические показатели;
- установлена дополнительная защита от дождя и снега;
- корпус вентилятора выполнен из углеродистой стали, покрытой ЛКМ защитного типа;
- простота монтажа, подключения и обслуживания;
- сертификация в зоне действия законов Евразийского экономического союза.
