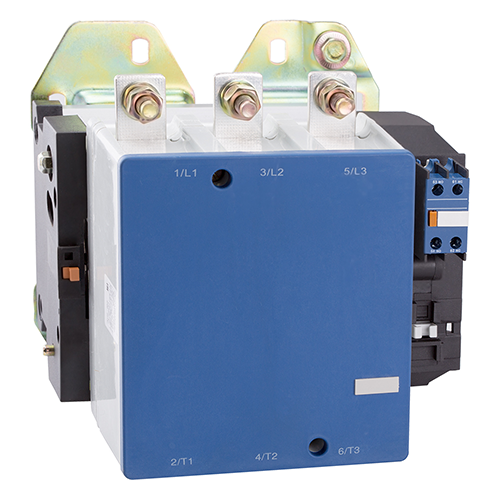

Электромагнитный контактор ПМЛ-8100Д-500А-220AC-УХЛ4-Б от бренда КЭАЗ с номинальным током 500 А - современная, компактная и технологичная линейка, ориентированная на автоматизированные системы управления. Устройство оснащено катушкой на 220 В переменного тока и широким набором вспомогательных контактов.
Электромагнитный контактор ПМЛ-8100Д-500А-220AC-УХЛ4-Б производства КЭАЗ предназначен для дистанционного управления электрическими цепями переменного тока частотой 50 и 60 Гц. Катушка AC тока. Основное применение — коммутация трёхфазных асинхронных электродвигателей с короткозамкнутым ротором: пуск, остановка и реверсирование. Устройство также может использоваться для включения и отключения нагревательных элементов, осветительных сетей и других нагрузок в электроприемниках напряжением до 660 В.
Контактор ПМЛ-8100Д КЭАЗ имеет 3 полюса. Напряжение катушки составляет 220 В с номинальным током 500 А и вспомогательными контактами 1з+1р. Пускатель с тепловым реле РТЛ собирают на базе ПМЛ, когда схеме нужна защита двигателя. Такой узел отключает привод при длительной перегрузке и токах, которые появляются при обрыве фазы.
Работа контактора строится на взаимодействии обмотки и подвижной системы. Когда катушка получает напряжение, магнитный узел притягивает якорь. Силовой контакт замыкает линию питания, двигатель начинает работать. После отключения питания пружина возвращает механизм, цепь размыкается. Вспомогательный контакт используют для самоподхвата, блокировки, сигнализации
Характеристики контактора ПМЛ-8100Д-500А-220AC-УХЛ4-Б КЭАЗ
| Параметр | Значение |
| Серия | ПМЛ |
| Количество полюсов | 3 |
| Габаритные и установочные размеры (ШхВхГ), мм | 233x238x233 |
| Номинальная мощность электродвигателя, кВт | 250 |
| Номинальный ток, А | 500 |
| Тип тока катушки управления | AC |
| Напряжение катушки, В | 220 |
| Механическая износостойкость, млн. циклов | 5 |
| Коммутационная износостойкость, млн. циклов | 0,5 |
| Рабочая температура окружающей среды, °C | от -40 до +55 |
| Номинальное напряжение, В | 380 |
| Количество вспогомательных НО / НЗ контактов | 1НО+1НЗ |
| Количество силовых НО / НЗ контактов | 3НО |
| Способ монтажа | винт |
| Степень защиты | IP00 |
| Исполнение | Нереверсивный |
| Масса, кг | 11,38 |
| Категория применения | AC-1;AC-3;AC-4 |
| Код ТН ВЭД | 8536490000 |
Габаритные размеры
Преимущества и особенности модульных контакторов серии ПМЛ
- основная линейка закрывает токи от 10 до 800 А;
- есть исполнения с катушкой AC и DC для разных схем управление;
- доступны нереверсивные и реверсивные варианты с механической блокировкой;
- часть исполнений крепится на DIN-рейку или монтажную плату;
- вспомогательные цепи расширяются приставками ПКЛ и ПКБ;
- реле РТЛ помогает собрать пускатель с защитой от перегрузки и обрыва фазы;
- электромагнитный принцип дает понятную логику работы: команда приходит на катушку, затем силовой контакт переключает нагрузку.
