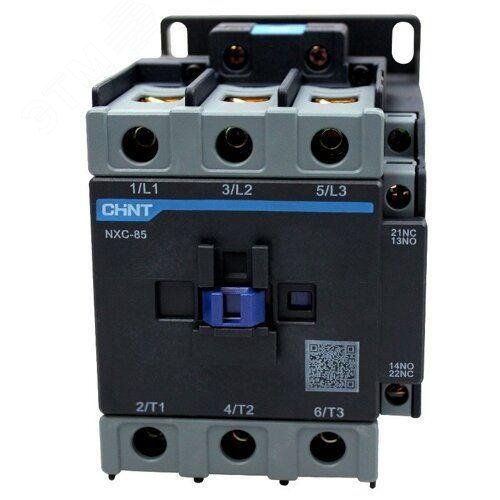

Контактор NXC-85 CHINT на 85 A с 3НО контактами, катушкой на 380 B — высокоизносостойкое коммутационное устройство с винтовыми клеммами и увеличенным ресурсом контактов.
Магнитный контактор NXC-85 3P 85A AC220В 50Гц серии NXC от бренда CHINT управляет силовой линией на расстоянии: принимает команду от автоматики, замыкает нагрузку и отключает ее без ручного разрыва цепи. Имеет 3 полюса. Аппарат используют там, где двигатель, насос, вентилятор, компрессор или нагреватель запускаются повторно в течение смены.
Контактор NXC-85 работает по электромагнитному принципу. Напряжение катушки составляет 380 В с номинальным током 85 А и вспомогательными контактами 1НО+1НЗ.
Рабочий цикл построен на электромагните. Когда катушка подключается к цепи питания, ее поле втягивает якорь. Силовой контакт меняет положение, и электрическая цепь передает энергию на подключенную нагрузку. После снятия команды пружинный механизм возвращает подвижную часть назад, линия размыкается.
В связке с тепловым реле NXR аппарат образует пускатель: контактор включает нагрузку, а реле отключает линию при перегрузке. Компактный корпус электромагнитного контактора NXC-85 3P 85A AC220В 50Гц CHINT экономит место в шкафу, каждый полюс разрывает отдельную силовую линию.
Характеристики NXC-85 3P 85A AC220В 50Гц CHINT
| Параметр | Значение |
| Серия | NXC |
| Количество силовых полюсов | 3 |
| Габаритные и установочные размеры (ШхВхГ), мм | 87×132×127 |
| Номинальная мощность электродвигателя, кВт | 37 |
| Номинальный ток, А | 85 |
| Тип тока катушки управления | Переменный (AC) |
| Напряжение катушки управления, B | 380 |
| Механическая износостойкость, циклов | 6500000 |
| Электрическая износостойкость, циклов | 800000 |
| Рабочая температура окружающей среды, °C | -5...+40 |
| Напряжение, B | 400 |
| Вспомогательные НЗ/НО | 1НО+1НЗ |
| Силовые НЗ/НО | 3НО |
| Способ монтажа | DIN-рейка/Монтажная плата |
| Степень защиты | IP20 |
| Исполнение | Нереверсивный |
| Код ТН ВЭД | 8536490000 |
| Код ОКПД2 | 27.12.24.160 |
| Номинальное напряжение изоляции, В | 690 |
| Номинальная коммутируемая мощность, кВт | 37 |
| Категория загрязнения среды | 3 |
| Тип тока | Переменный (AC) |
| Управляющее напряжение: втягивание, % | 75-120 |
| Управляющее напряжение: размыкание, % | 20-65 |
| Категория применения | AC-1; AC-3; AC-4 |

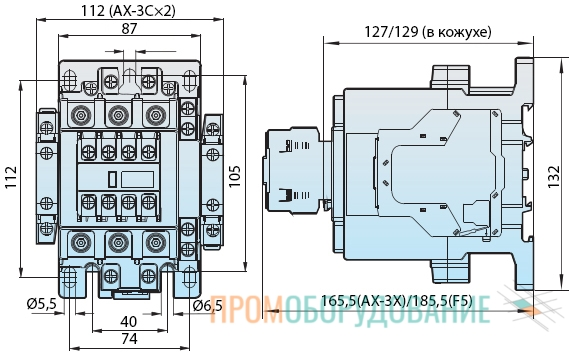

Габаритные размеры
_gab.webp "Габаритные размеры контактора NXC-85 3P 85A AC220В 50Гц CHINT серии NXC")
Преимущества и особенности электромагнитных контакторов NXC
- подбор исполнения по току, обмотке и вспомогательной группе;
- совместимость с тепловыми реле NXR для сборки пусковой защиты;
- монтаж на DIN-рейку или монтажную плату по типоразмеру;
- нереверсивное и реверсивное исполнение для разных схем запуска;
- обмотки под цепи AC, DC или AC/DC в зависимости от модели;
- вспомогательные контакты для сигнализации, блокировок и связи с автоматикой.
