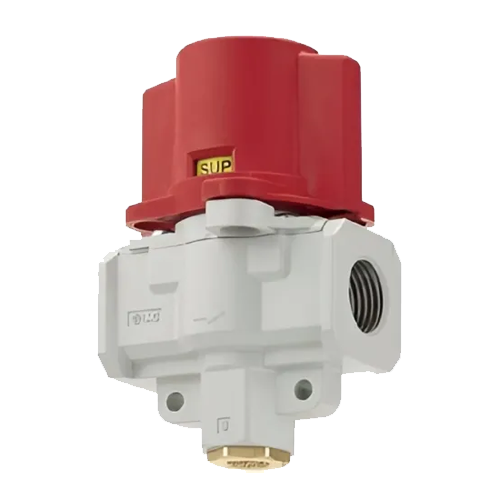

Клапан запорный ручной SMC VHS20-F02A
Клапан запорный ручной SMC VHS20-F02A — ручной трёхпортовый клапан сброса остаточного давления для пневматических линий. Модель применяют для перекрытия подачи сжатого воздуха и безопасного стравливания давления из выходной линии перед обслуживанием пневмоприводов, цилиндров и других исполнительных узлов.
Клапан относится к серии SMC VHS20. Исполнение F02A указывает на резьбу G, присоединительный порт 1/4" и вариант с ручкой и крышкой из огнестойкого PBT. Конструкция включает корпус, рукоятку, крышку, кулачковое кольцо, золотник, пружину, втулку и уплотнения. Корпус выполнен из алюминиевого сплава ADC12, золотник и втулка — из POM, уплотнительное кольцо золотника — из H-NBR, пружина — из нержавеющей стали.
Рукоятка поворачивается на 90°. Двухшаговое действие «нажать и повернуть» снижает риск случайного переключения. В положении сброса клапан можно заблокировать навесным замком, что повышает безопасность при ремонте и наладке пневмосистемы.
Принцип работы и назначение
Принцип работы VHS20-F02A основан на ручном переключении трёхпортовой схемы. В рабочем положении клапан пропускает сжатый воздух от входа к выходу. При переводе рукоятки в положение сброса подача воздуха перекрывается, а давление на выходной стороне стравливается через выпускной порт.
Модель используют в линиях подготовки воздуха, перед пневмоцилиндрами, приводами, распределителями и локальными участками пневмоавтоматики. Основная задача — исключить сохранение остаточного давления после отключения подачи воздуха. Это важно при техническом обслуживании, замене компонентов и настройке исполнительных механизмов.
SMC VHS20-F02A не стабилизирует давление и не регулирует расход в автоматическом режиме. Это ручной клапан для изоляции воздушной линии и безопасного сброса давления. Рабочая среда — сжатый воздух. Диапазон рабочего давления — 0,1…1,0 МПа, температура среды и окружающей среды — от −5 до +60 °C без замерзания.
Технические характеристики
| Модель | VHS20-F02A |
| Материал корпуса | PBT (Полибутилентерефталат) |
| Присоединение | 1/4 |
| Внутренний стандарт | IDO28456 |
| Тип резьбы | G |
| Максимальное рабочее давление | 10 бар |
| Рабочая среда | Воздух |
| Рабочая температура | От - 5 до +60 °С |
| Количество линий и позиций | 3/2 лин./поз. |
| Функция распределителя | Н. З |
| Вес | 76 г |
| Присоединение 2 | 1/8 |
Габаритные размеры
| Модель | Стандартная спецификация | |||||||||||||
| VHS20 | P1 | P2 | A | B | C | D | E | F | G | H | I | J | K | L |
| 1/8. 1/4 | 1/8 | 66,4 | 22,3 | 40 | 37,5 | 14 | 46,6 | 33,6 | 28 | 37,5 | 24 | 4,5 | 14,8 | |
| Со скобой | Встроенный глушитель | |||||||||||||
| M | N | Q | R | S | T | U | V | W | X | Y | AA | BB | ||
| 9 | 5,4 | 8,4 | 27 | 40 | 75,4 | 31,3 | 25,3 | 53,3 | 30 | 2,3 | 3 | 12 | ||
Преимущества
- Перекрытие подачи воздуха и сброс остаточного давления одним ручным переключением.
- Трёхпортовая схема для безопасной подготовки пневмолинии к обслуживанию.
- Резьба G и порт 1/4" для монтажа в компактных пневматических узлах.
- Ручка и крышка из огнестойкого PBT.
- Корпус из алюминиевого сплава ADC12.
- Уплотнение H-NBR для работы со сжатым воздухом.
- Пружина из нержавеющей стали.
- Поворот рукоятки на 90°.
- Блокировка навесным замком в положении сброса.
- Визуальный контроль состояния подачи и выпуска воздуха.
