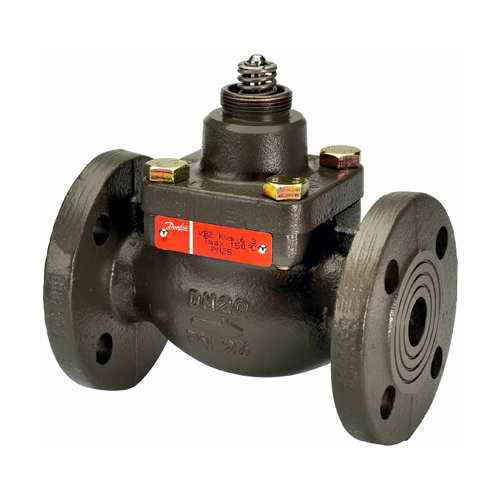

Клапан регулирующий седельный двухходовой VB2 PN25, DN40, Kvs=25 Danfoss
Клапан регулирующий седельный двухходовой VB2 Danfoss — фланцевый регулирующий клапан для контуров теплоснабжения, отопления и горячего водоснабжения с теплообменником. Модель относится к серии VB 2 и рассчитана на работу с электрическими приводами Danfoss AMV(E) 10, AMV(E) 20, AMV(E) 30, а также с приводами с возвратной пружиной AMV(E) 13, AMV(E) 23 и AMV(E) 33.
Клапан имеет двухходовую седельную конструкцию: поток проходит через корпус и регулируется положением конуса относительно седла. Корпус выполнен из высокопрочного чугуна EN-GJS-400-18-LT, седло, конус и шток — из нержавеющей стали. Уплотнение сальника изготовлено из EPDM. Фланцевое присоединение PN25 по EN 1092-2 обеспечивает монтаж в трубопроводах с номинальным диаметром DN40.
Сбалансированная конструкция снижает нагрузку на привод при изменении положения штока. Это важно для стабильного управления расходом при перепадах давления и для работы в автоматизированных тепловых узлах.
Принцип работы и назначение
Клапан VB2 PN25 DN40 Kvs 25 регулирует расход теплоносителя за счёт перемещения штока и конуса. При изменении управляющего сигнала электропривод перемещает шток, проходное сечение увеличивается или уменьшается, а система получает заданный расход воды или водно-гликолевой смеси.
Модель применяют в системах централизованного теплоснабжения, отопления и горячего водоснабжения, где требуется точная настройка расхода через теплообменник, контур отопления или участок теплового пункта. Комбинированная расходная характеристика рассчитана на стабильное регулирование, в том числе при малых расходах. Диапазон регулирования 50:1 помогает поддерживать заданный режим без резких температурных колебаний.
Клапан не предназначен для ручного перекрытия линии как запорная арматура. Его основная задача — автоматическое регулирование потока совместно с приводом и системой управления.
Технические характеристики
| Модель | Рабочее давление PN | Температура рабочей среды | Уплотнение | Тип присоединения | Ход штока, мм | Вес, кг |
| VB2 | 25 | от +2 до +150 °С | EPDM | Фланцевое | 10 | 4,23 |
Габаритные размеры клапана VB2 PN25, DN40 Danfoss
| H1, мм | 123 |
| L, мм | 204 |
| DC, мм | 110 |
| n x dотв, мм | 4 х 18 |
Преимущества
- Фланцевое присоединение DN40 для монтажа в инженерных трубопроводах.
- Номинальное давление PN25 для контуров теплоснабжения и отопления.
- Пропускная способность Kvs 25 м³/ч для стабильной работы на расчётном расходе.
- Корпус из высокопрочного чугуна и внутренние элементы из нержавеющей стали.
- Уплотнение EPDM для работы с водой и водно-гликолевыми растворами.
- Диапазон регулирования 50:1 для точной настройки потока.
- Совместимость с электроприводами Danfoss AMV(E).
- Низкая протечка через порт — до 0,05 % от Kvs.
- Ход штока 10 мм для корректной работы с приводом и плавного изменения расхода.
