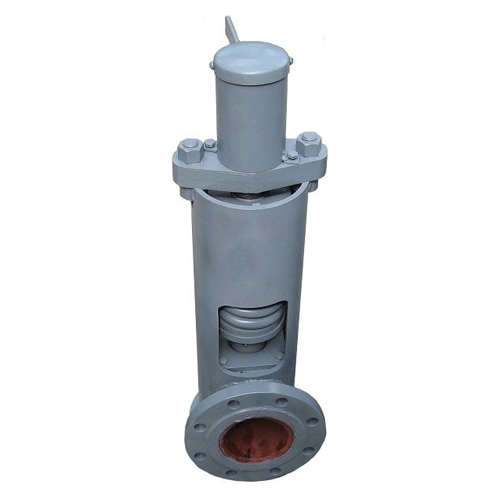

Клапан предохранительный фланцевый Т-31мс-3 DN 50 PN 6,4 МПа T425 °С
Клапан предохранительный фланцевый Т-31мс-3 — защитная трубопроводная арматура прямого действия для паровых линий. Модель предназначена для автоматического сброса рабочей среды при росте давления выше допустимого уровня.
Клапан имеет фланцевое присоединение DN50 и корпус из стали 20. Конструкция включает корпус, крышку, седло, затвор, шток, пружинный узел и элементы настройки давления срабатывания. Рабочая среда — пар. Максимальная температура среды — 425 °C.
Т-31мс-3 не применяется для регулирования расхода в штатном режиме. Его задача — аварийная защита парового контура от превышения давления.
Принцип работы и назначение
Принцип работы клапана основан на равновесии давления рабочей среды и усилия пружины. Пока давление в трубопроводе ниже уставки, затвор прижат к седлу и проход закрыт. При превышении настроенного значения давление пара преодолевает усилие пружины, затвор поднимается, и часть среды сбрасывается через выходной патрубок.
После снижения давления пружина возвращает затвор на седло, и клапан снова закрывает проход. Такая схема не требует внешнего сигнала, электропривода или ручного вмешательства в момент аварийного роста давления.
Применение: в паропроводах, котельных, тепловых узлах, на участках технологических линий и в системах, где требуется автоматическая защита от избыточного давления. Модель подбирают по условному проходу, давлению, температуре, рабочей среде, диапазону настройки и материалу корпуса.
Характеристики
| Модель | Проход условный DN, мм | PN, Мпа | Tmax, °C | Давление настройки клапана Pp, Мпа | Площадь проходного сечения, см2 | Коэффициент расхода µ, не менее | Высота затяга пружины Н, мм | Масса, кг, не более |
| Т-31МС-3 | 50 | 6,3 | 425 | 0,7÷1,5 | 18,1 | 0,65 | 170 | 44 |
Габаритные размеры
| Модель | Т-31МС-3 |
| DN, мм | 50 |
| D, мм | 50 |
| D1, мм | - |
| D2, мм | 88 |
| D3, мм | 102 |
| D4, мм | 135 |
| D5, мм | 175 |
| D6, мм | 158 |
| D7, мм | 180 |
| D8, мм | 215 |
| d, мм | 23 |
| n, мм | 4 |
| d1, мм | 18 |
| n1, мм | 8 |
| h1, мм | 150 |
| h2, мм | 130 |
| HI, мм | 555 |
| L, мм | 366 |
Преимущества
- Автоматическое срабатывание при превышении давления.
- Прямое действие без внешнего управляющего сигнала.
- Фланцевое присоединение DN50 для монтажа в паровых линиях.
- Корпус из стали 20 для работы при высокой температуре.
- Применение в системах с рабочей средой пар.
- Возврат затвора в закрытое положение после снижения давления.
- Защита трубопровода от аварийного роста давления.
- Простая пружинная схема с понятным принципом настройки.
- Возможность применения в котельных, тепловых узлах и паропроводах.
