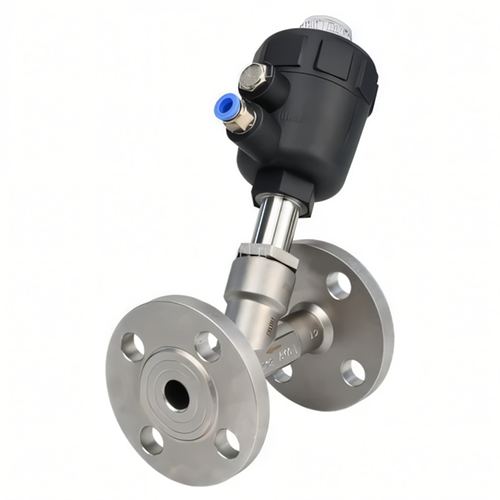

Клапан отсечной пневматический VSP3241P-F-1PNC Ду40 Ру25
Клапан отсечной пневматический VSP3241P-F-1PNC — фланцевая трубопроводная арматура для быстрого открытия и перекрытия потока рабочей среды. Модель имеет нормально закрытое исполнение: при отсутствии управляющего воздуха проход находится в закрытом положении.
Клапан выполнен в наклонной конструкции, что снижает гидравлическое сопротивление и повышает пропускную способность при компактной компоновке. В состав входят корпус, крышка, шток, диск, шайба, гайка диска, уплотнения, пружинный возврат, пневмопривод и индикатор положения.
Корпус клапана выполнен из нержавеющей стали CF8M / AISI 316. Шток, диск, шайба и гайка диска также изготовлены из AISI 316. Крышка клапана — из CF8 / AISI 304. Корпус пневмопривода и поршень выполнены из полиамида PA66, индикатор положения — из поликарбоната. Для уплотнений применяются фторопласт PTFE и фторкаучук FPM. Пружины изготовлены из стали 60Si2MnA.
Принцип работы и назначение
Принцип работы VSP3241P-F-1PNC основан на подаче сжатого воздуха в пневмопривод. При поступлении управляющего воздуха привод перемещает шток и открывает проход. После снятия управляющего давления пружина возвращает клапан в закрытое положение.
Модель применяют в трубопроводах с водой, воздухом и маслами, где требуется быстро отсечь поток без ручного вмешательства. Нормально закрытая схема подходит для линий, в которых при сбое подачи управляющего воздуха требуется автоматическое прекращение движения среды.
Клапан рассчитан на Ду40 и Ру25. Фланцевое присоединение обеспечивает прочный монтаж в трубопроводе, а корпус из нержавеющей стали повышает стойкость к коррозии и износу в технологических средах.
Технические характеристики
| Модель | VSP3241P-F-1PNC |
| Номинальное давление PN, бар | 25 |
| Температура рабочей среды t, °С | от -20 до +180 |
| Температура окружающей среды t, °С | от -20 до +60 |
| Максимальный перепад давления на клапане Δpmax, бар | 0 ÷ 25 |
| Максимальная кинематическая вязкость рабочей среды | 600 мм2/с |
| Исполнение | нормально-закрытый |
| Присоединение к трубопроводу | фланцевое |
| Пропускная способность, м3/ч | 32,9 |
| Класс герметичности | VI ГОСТ 9544-2015 |
Габаритные размеры
| DN | L, мм | T, мм | f, мм | ØD, мм | ØC, мм | ØB, мм | A, мм | H, мм | ØE, мм | N-Ød, шт-мм |
| DN40 | 180 | 16 | 2 | 145 | 110 | 80 | 250 | 215 | 80 | 4-Ø18 |
Преимущества
- Нормально закрытое исполнение для автоматического перекрытия потока при отсутствии управляющего воздуха.
- Фланцевое присоединение для надёжного монтажа на трубопроводе.
- Ду40 и Ру25 для работы в промышленных линиях.
- Корпус из нержавеющей стали CF8M / AISI 316.
- Рабочие элементы из нержавеющей стали AISI 316.
- Уплотнения PTFE и FPM для работы с водой, воздухом и маслами.
- Температура рабочей среды от −20 до +180 °C.
- Пропускная способность 32,9 м³/ч.
- Управляющее давление воздуха 3–8 бар.
- Наклонная конструкция с пониженным сопротивлением потоку.
- Индикатор положения для визуального контроля состояния клапана.
- Пневматическое управление без постоянного ручного обслуживания.
