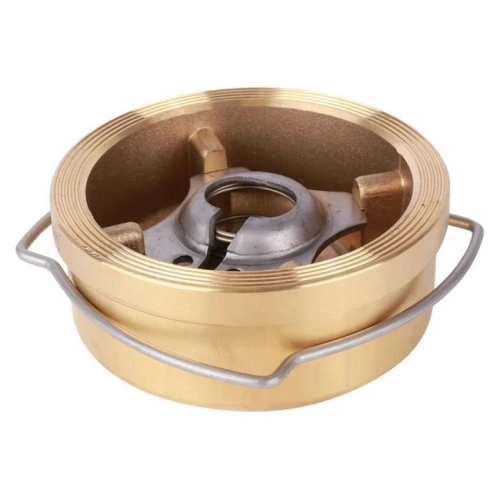

Обратный клапан CA7441-0080 обеспечивает защиту трубопроводных систем от обратного потока рабочей среды, что повышает долговечность и надежность оборудования. Идеален для водоснабжения, отопления и вентиляции. Доступен в различных типах присоединения для удобства монтажа. Высокая герметичность и устойчивость к коррозии гарантируют долгий срок службы.
Обратный клапан CA7441-0080 предотвращает обратное движение рабочей среды в трубопроводных системах. Используется в системах водоснабжения, отопления и вентиляции для защиты оборудования от обратного потока, что позволяет повысить надёжность и долговечность всей системы.
Принцип работы и назначение
Обратный клапан CA7441-0080 бренда Tecofi работает на основе автоматического открытия при движении рабочей среды в заданном направлении и закрытия при попытке движения в обратном направлении. Применяется для предотвращения обратного потока в системах водоснабжения, отопления, вентиляции и кондиционирования. Применяется в жилых, коммерческих и промышленных объектах, где необходимо обеспечить защиту оборудования от гидравлических ударов и других последствий обратного потока.

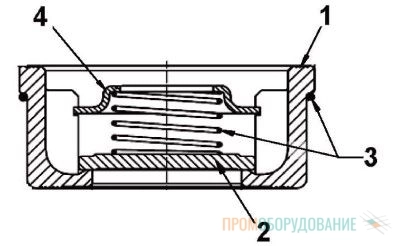

Конструкция обратного клапана
| № |
Наименование детали |
Материал |
| 1 | Корпус | Латунь |
| 2 | Диск | Нержавеющая сталь 304 |
| 3 | Пружина | Нержавеющая сталь 302 |
| 4 | Направляющая | Нержавеющая сталь 302 |
Типы присоединения
- Внутренняя резьба: применяется для компактных и стандартных соединений с трубопроводом.
- Наружная резьба: обеспечивает удобство монтажа и демонтажа.
- Фланцевое: используется в системах с большими диаметрами труб для повышения герметичности.
- Межфланцевое: минимизирует место установки и снижает вес конструкции.

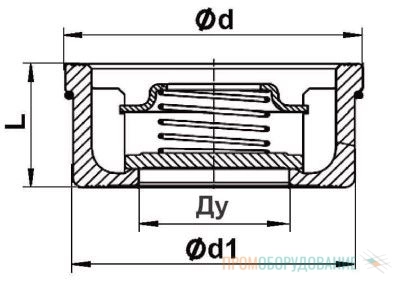

Габаритные размеры, мм
| Модель | DN | G | L | Ød | Ød1 |
| CA7441-0032 | 32 | 1 ”1/4 | 28 | 72 | 67 |
| CA7441-0040 | 40 | 1 ”1/2 | 31,5 | 82 | 78 |
| CA7441-0050 | 50 | 2” | 40 | 95 | 90 |
| CA7441-0065 | 65 | 2” 1/2 | 46 | 115 | 108 |
| CA7441-0080 Ру16 | 80 | 3” | 50 | 132 | 124 |
| CA7441-0080 Ру10 | 80 | 3” | 50 | 132 | 124 |
| CA7441-0100 | 100 | 4” | 60 | 152 | 144 |
Преимущества обратных клапанов
- Надёжная защита от обратного потока: исключает возможность обратного движения рабочей среды, что предотвращает повреждение оборудования.
- Простота установки: разнообразие типов присоединений позволяет легко интегрировать клапан в любую систему.
- Высокая герметичность: обеспечивает защиту от утечек и минимизирует риски отказов системы.
- Долговечность: изготовлен из материалов, устойчивых к коррозии и механическим нагрузкам.
