Канальные центробежные вентиляторы ВКП-Б 70-40-4D отличаются небольшими габаритами, простотой ухода и надежностью. Предназначены для монтажа в приточно-вытяжных системах с воздуховодами прямоугольного сечения.
Вентиляторы ВКП-Б 70-40-4D отличаются:
- изготовление по ТУ;
- электропривод асинхронного типа;
- лопасти крыльчатки загнуты назад;
- корпус изготовлен из оцинкованной стали с изоляционным классом IP54;
- вещество изготовления рабочих колес - сталь;
- скорость вращения на уровне 1260 об/мин;
- производительность в диапазоне 5600 м3/ч;
- номинальные показатели тока - 1,36 A;
- допустимое содержание взвешенных твердых частиц в рабочей среде - 0,1 г/м3.
Канальные вентиляторы ВКП-Б-70-40-4D предназначены для постоянной длительной эксплуатации в составе промышленных систем вентиляции, оснащенных воздуховодами подходящего типа. Подходят как для жилых многоквартирных и частных домов, так и для зданий торгового, культурного и иных вариантов назначения.

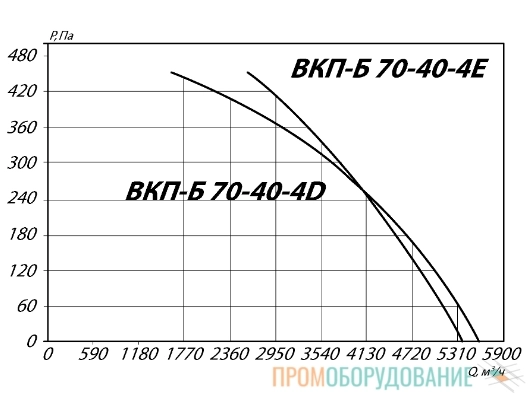

Аэродинамические характеристики

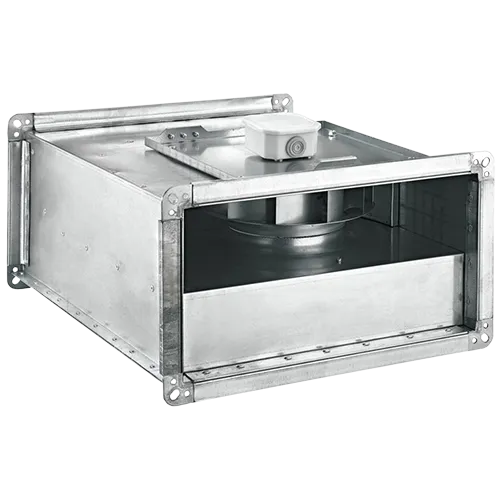

Конструкция
Вентилятор ВКП-Б-70-40-4D имеет моноблочное исполнение со стандартным внутренним набором элементов:
- внешний корпус из стали оцинкованного типа, обеспечивающий защиту всего вентилятора от коррозийного воздействия;
- монтажные фланцы по разные стороны корпуса;
- динамически отбалансированное рабочее колесо из стали;
- асинхронный электродвигатель в трехфазном исполнении;
- клеммная коробка для контактов подключения двигателя к электросети. Крепится снаружи корпуса.
Так как элементы крыльчатки рабочего колеса загнуты назад относительно направления вращения даже при восьмидесятипроцентной нагрузке на электродвигатель уровень рабочей громкости вентиляторов ВКП-Б-70-40-4D остается в допустимых пределах.
Дополнительный комплект поставки по запросу заказывающей стороны включает регулятор скорости, набор клапанов, канальный нагреватель и фильтр воздушного типа.

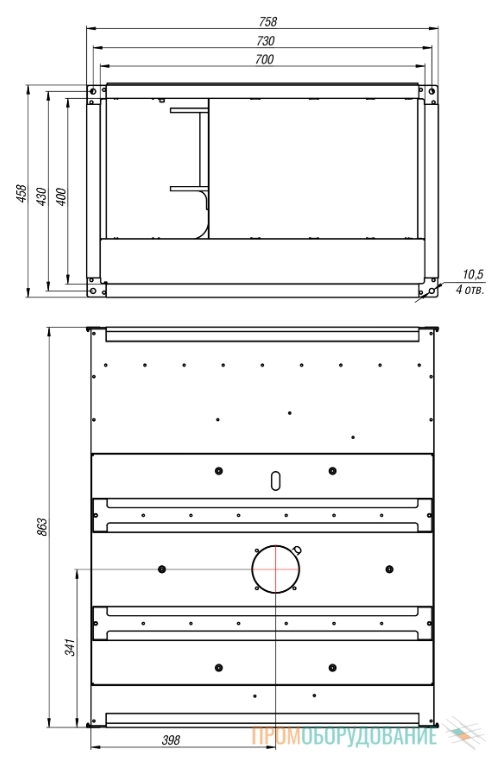

Габаритные и монтажные размеры
Монтаж и эксплуатация
Рабочей средой прямоугольного канального вентилятора ВКП-Б-70-40-4D является очищенный воздух, температура которого не поднимается выше +60°C. В качестве дополнительной защиты техники от перегрева производители предусмотрели наличие термоконтактов, которые в случае повышения рабочей температуры размыкаются и блокируют дальнейшую нагрузку на электродвигатель, останавливая ход его работы. Возобновление работы привода ВКП-Б-70-40-4D происходит в автоматическом режиме по мере того, как снижается температура нагрева терморегуляторов.
Монтаж ВКП-Б-70-40-4D допускается в условиях умеренного климата при температурных показателях окружающей среды от -40°C до +40°C. Важно расположить оборудование вне зон скопления и активного прохода людей в соответствии с нормами техники безопасности в ходе постоянной эксплуатации оборудования общепромышленного назначения.

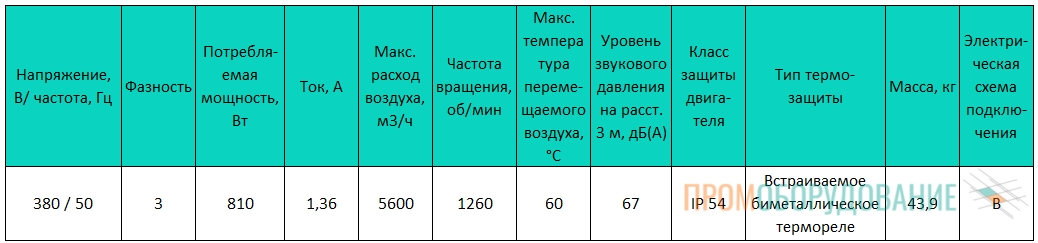

Технические характеристики

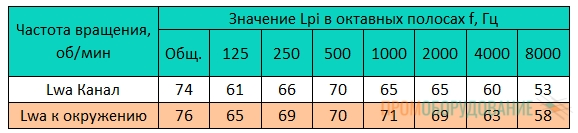

Акустические характеристики
Преимуществами вентиляторов ВКП-Б-70-40-4D
- Габариты подстроены под типоразмеры промышленных воздуховодов прямоугольного сечения.
- Дополнительная защита электродвигателя от перегрева за счет встроенных термоконтактов.
- Удобство монтажа при использовании монтажных шин: установка возможна в любом положении оборудования и даже в условиях сильно ограниченного пространства;
- Защита моноблока и его содержимого от коррозии;
- Гарантия от производителя на два года.
