Аббревиатура ВКП 50-30-4D расшифровывается так: вентиляторы канальные прямоугольные. Выпускается и используется для оптимизации воздухообмена в зданиях разного структурного и типового назначения.
Канальные вентиляторы ВКП 50-30-4D для пролонгированных сроков службы и исключения их поломки стоит использовать со следующими оговорками:
- рассчитано на контакты с рабочей средой, температура которой не превышает 60°С;
- в воздухе и смесях на его основе, которые перемещаются вентилятором, не должно присутствовать твердых частиц и пыли концентрацией выше 0,1 г/м3;
- допустимая относительная влажность при температуре +25°С — до 80%, без учета выпадающих продуктов конденсации;
- приемлемое значение виброскорости внешних источников в месте монтажа — не выше 2 мм/с;
- эксплуатация приемлема в условиях умеренного климата — температура окружающей среды от -40°С до +40°C — по ГОСТ второй категории размещения.
Вентиляторы центробежные с асинхронным двигателем для работы с сетью трехфазного переменного тока. Исполнение корпуса: стандартный стальной короб для защиты элементов блока от негативного воздействия коррозии.
ВКП 50-30-4D предназначен для применения в вытяжных и проточных системах зданий как жилого, так и нежилого - торговые центры, культурные объекты, промышленные предприятия - фонда. Используются для обеспечения верной циркуляции воздуха и безвредных смесей на его основе. Монтируются в прямоугольных воздуховодах посредством использования специализированных компонентов с фланцами на шина-рейке.

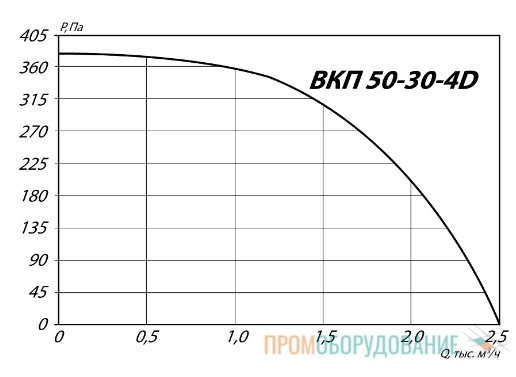

Аэродинамические характеристики
Конструкция и особенности
ВКП 50-30-4D выпускаются со следующим набором структурных элементов:
- оцинкованный моноблочный корпус для размещения в нем конструктивных запчастей и их надлежащей защиты;
- рабочее колесо с лопастями, загнутыми вперед, выполненными из алюминия или оцинкованной стали;
- асинхронный электропривод однофазного/трехфазного типа;
- клеммная коробка, служащая для размещения контактов питания двигателя. расположена снаружи корпуса;
- двойная металлическая пластина для дополнительной защиты от перегрева. допускается ее совмещение с термоконтактами;
- дополнительный комплект поставки: клапаны, канальные нагреватели, воздушные фильтры, регулятор скорости.
Габаритные и монтажные размеры
Монтаж ВКП 50-30-4D
Монтаж производится в направлении воздушного потока. Чтобы снизить энергетические потери, обусловленные турбулентностью воздушного потока, прямые отрезки воздуховода необходимо разместить на входе и выходе блока ВКП 50-30-4D. Рекомендуемая длина таких отрезков в области входа должна составлять 1 ширину вентилятора, а в области выхода - три ширины. Установку стоит доверить опытному персоналу, который предварительно обеспечит проверку работоспособности всех узлов вентилятора и убедится, что на всасывании не наблюдается ответвлений и прочих помех для правильного направления воздушного потока.

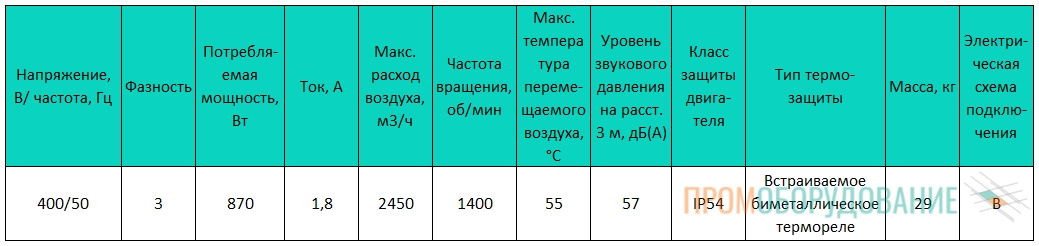

Технические характеристики

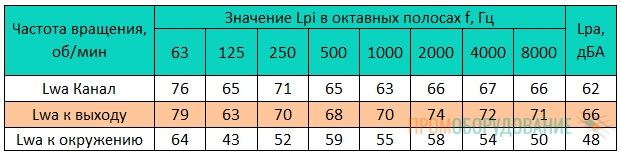

Акустические характеристики
Преимущества вентилятора ВКП 50-30-4D
- Малые габариты для универсальности выбора места монтажа и его проведения.
- Наличие термоконтактов для защиты от перегрева.
- Опция плавного регулирования рабочей скорости.
- Отсутствие регулярного технического обслуживания.
- Надежность работы при низком уровне шума.
