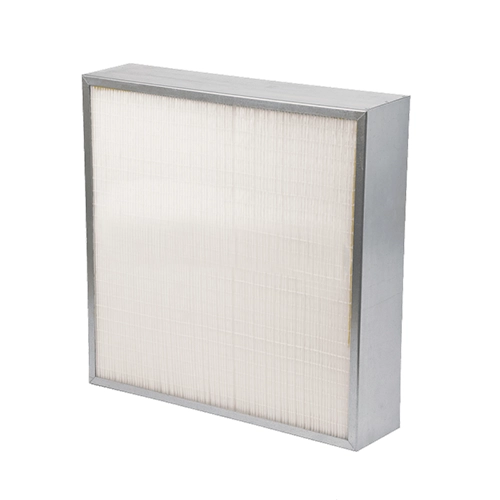

Воздушный фильтр ФВА-2 с клеевым сепаратором обеспечивает тонкую очистку воздуха в системах вентиляции. Это HEPA фильтр абсолютной очистки с эффективностью улавливания частиц 99,995% и классом очистки H14. Доступны рамки глубиной 78 и 98 мм в разных типоразмерах и с корпусами из разных материалов.
В ФВА-2-537-537-68-H14-50/К2/С1/У0 складки стекловолоконного полотна удерживаются клеевыми сепараторами Minipleat без объемных алюминиевых пластин. Поэтому для отдельных исполнений доступна глубина всего 23 мм, причем серия включает разные размеры и материалы рамы. В схеме со ступенью тонкой очистки компактный фильтр абсолютной очистки удобно размещать в неглубокой монтажной секции.
Исполнения корпуса, сетки и уплотнителя
ФВА-2-537-537-68-H14-50/К2/С1/У0 имеет корпус из алюминия.Уплотнитель не предусмотрен, защитная сетка установлена со стороны выхода. Для систем вентиляции в обычных условиях применяют оцинкованную сталь, при повышенной влажности — нержавеющую. Алюминий облегчает конструкцию, МДФ выбирают для сухой среды, пластик — с учетом свойств полимера. Сетка защищает полотно от повреждений, уплотнитель перекрывает монтажный зазор, исключая переток мимо рабочего пакета. Конкретный воздушный фильтр выпускают в комплектации, доступной для выбранного размера.
Классы очистки и эффективность ФВА
Для ФВА-2-537-537-68-H14-50/К2/С1/У0 класса H14, которому соответствует эффективность задержания не менее 99,995% частиц наиболее проникающего размера (MPPS). По этому показателю ГОСТ Р ЕН 1822-1 и действующий ГОСТ Р 71176-2023 разделяют высокоэффективные элементы на группы EPA, HEPA и ULPA.
Для снижения концентрации мелкодисперсной пыли применяют EPA (E10–E12) с эффективностью от 85 до 99,5 %. При более строгих требованиях к чистоте выбирают HEPA (H13–H14), задерживающие от 99,95 до 99,995 % частиц. Группа ULPA (U15–U17) с показателями от 99,9995 до 99,999995 % обеспечивает более высокую степень улавливания, необходимую для особо чистых технологических процессов.
Технические характеристики ФВА-2
| Модель | ФВА-2-537-537-68-H14-50/К2/С1/У0 |
| Бренд | Российское производство |
| Серия | ФВА-2 |
| Класс очистки | H14 |
| Эффективность очистки, % | 99,995 |
| Ширина фильтра, мм | 537 |
| Высота фильтра, мм | 537 |
| Глубина рамки, мм | 68 |
| Материал корпуса | алюминий |
| Защитная сетка | со стороны выхода воздуха |
| Уплотнитель | без уплотнителя |
Области применения ФВА-2
Финишные ступени монтируют в приточных климатических комплексах, обеспечивающих чистоту помещений. HEPA-элементы востребованы:
- В чистых зонах микроэлектронных производств.
- В лабораториях и фармацевтических цехах.
- В медицинских помещениях, включая операционные.
Применимость модели проверяют по проектному классу, расходу и условиям среды.
Обозначение фильтра
Маркировку читают слева направо. Например, ФВА-II-550-550-78-H13/К2/С2/У2 обозначает вторую серию, размеры 550×550×78 мм и класс H13. К2 указывает на алюминиевую раму, С2 — сетку со стороны входа, У2 — уплотнение с той же стороны.
| Часть кода | Что означает | Значения |
|---|---|---|
| ФВА-Х | Конструкция | 1 — алюминиевый сепаратор, 2 — клеевой, 3 — высокопроизводительный W-блок, 4 — компактный W-блок, НС — повышенный ресурс, НТ — до 250 °C |
| Ш | Ширина, мм | 305, 457, 530, 592, 610, 915, 1220 и др. |
| В | Высота, мм | 305, 457, 530, 592, 610 и др. |
| Г | Глубина, мм | 23, 78, 98, 150, 292, 300 и др. |
| Кл | Класс эффективности | E10–E12, H13–H14, U15–U17 |
| К | Материал рамы | К0 — оцинкованная сталь, К1 — нержавеющая, К2 — алюминий, К3 — МДФ, К4 — пластик |
| С (ОС) | Защитная сетка | С0/ОС0 — нет, С1/ОС1 — выход, С2/ОС2 — вход, С3/ОС3 — обе стороны |
| У | Уплотнитель | У0 — нет, У1 — выход, У2 — вход, У3 — обе стороны |
Рекомендации по эксплуатации
Скопившаяся пыль повышает сопротивление рабочего пакета, поэтому перепад давления отслеживают дифманометром при рабочем расходе. Когда показатель достигает установленного для модели предела, HEPA фильтр заменяют.
Повреждение полотна или нарушение герметичности также требуют замены независимо от показаний прибора. Класс очистки определяет эффективность, но не срок службы: он зависит от пылевой нагрузки и режима работы. Промывка и продувка элемента не допускаются.
