Вентилятор – основа любой вентиляционной системы искусственного типа. Прибор широко используется в быту и незаменим во многих сферах жизнедеятельности человека. Состоят вентиляторы из элементов:
- двигатель;
- рабочий вал с лопастями;
- стальной корпус;
- привод.
Условное обозначение
По конструкции и принципу действия вентиляторы делятся на два основных типа – радиальные (центробежные) и осевые. Существует также ряд модификаций радиальных вентиляторов — диагональные, диаметральные (тангенциальные), дисковые и другие. В системах вентиляции и теплоэнергетических установках чаще всего применяются радиальные, осевые и диаметральные вентиляторы.
Рекомендации по установке электровентилятора
Осевой (аксиальный) вентилятор эксплуатируется в вытяжках санитарных узлов частных домов, квартир. Используется он и в авиационных турбо - вентиляционных двигателях. Особенности модификации:
- небольшое потребление электроэнергии;
- незначительная площадь монтажа;
- низкий уровень шума;
- легкость ремонта;
- невысокая стоимость.
Повсеместно применяются корпусные модели для охлаждения электрических и переносных аксиальных модификаций с решеткой.

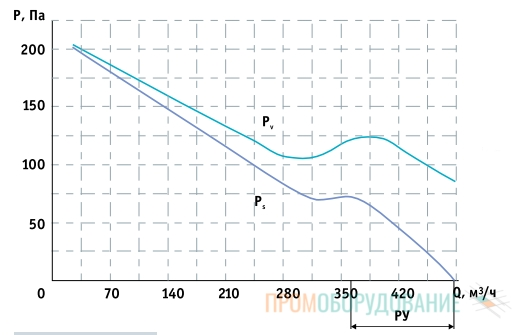

Аэродинамические характеристики

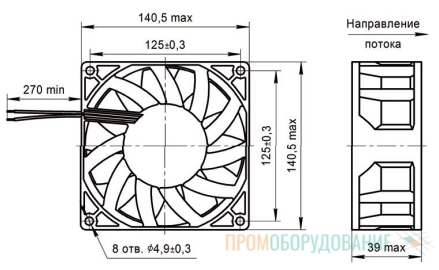

Габаритные размеры
Технические характеристики
| Наименование | Напряжение питания, В | Предельные отклонения напряжения питания, В | Потребляемый ток, не более, А | Частота вращения, не менее, мин¯¹ | Номинальная производительность, м³/ч | Полное давление при номинальной производительности, Па | Средний уровень звука, не более, дБА | Температура окружающей среды при эксплуатации, °С | Масса, не более, кг |
| 1,3ЭВ-4-12-4325 ТУ | 24 | от +5 до -3 | 1,5 | 3600 | 400 | 120 | 70 | от -40 до +60 | 0,4 |
Преимущества:
- Теплоизоляция двигателя и вынос его за пределы корпуса;
- Значительный уровень защиты мотора;
- Изготовление конструктивных элементов из жаропрочных материалов;
- Существенный диапазон рабочих температур.
- Регуляция воздушного потока;
- Оптимальная безопасность;
- Эффективность.
