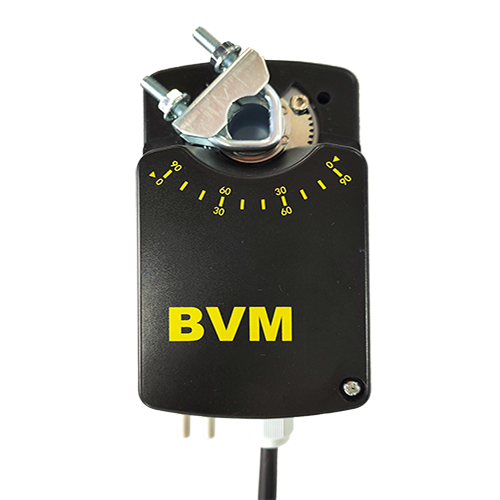

Электропривод BVM LMQ24-SR-5 автоматизирует воздушный клапан в вентиляции, кондиционировании и отоплении. Модель работает от напряжения AC 24 В, развивает крутящий момент 5 Нм и принимает сигнал 2-х позиционный управляющий сигнал.
Устройство устанавливают на вал заслонки, чтобы автоматика могла открывать, закрывать или регулировать воздушный канал без ручного управления. Его применяют в вентиляционных установках, системах кондиционирования, воздушного отопления и промышленных контурах автоматизации.
Привод работает от напряжения 24 В, принимает команду и передает на вал крутящий момент 5 Нм. Исполнение Без возвратной пружины определяет поведение механизма после отключения питания. При наличии пружинного возврата створка переходит в заранее заданную позицию. Вариант без пружинного возврата после обесточивания не возвращает заслонку механически в исходное положение.
Принцип действия привода
Когда на клеммы поступает напряжение, система автоматики передает команду от управляющего двухпозиционного / трехпозиционного сигнала Электродвигатель через редуктор поворачивает выходной вал и перемещает заслонку. Она открывается, закрывается или занимает промежуточное положение, если такой режим поддерживают привод и схема управления. Рабочий угол поворота проверяют по характеристикам конкретного исполнения.
Исполнения на 24 В применяют в низковольтных цепях управления. Приводы на 230 В подключают к цепям переменного тока соответствующего напряжения. Допустимый род тока и схему подключения проверяют по паспорту.
- при небольшой площади створки и свободном ходе достаточно меньшего значения; крупному узлу, плотным уплотнениям или высокому сопротивлению требуется большее;
- при двухпозиционной команде канал открывается или закрывается;
- при пружинном возврате створка после обесточивания переходит в заданную проектом позицию;
- возвратная пружина нужна, когда клапан должен автоматически открыться или закрыться при потере питания;
- реверсивный вариант без пружинного возврата изменяет положение электродвигателем и не выполняет автоматический обратный ход.
Основные характеристики BVM LMQ24-SR-5
| Бренд | BVM |
| Гарантийный срок | 5 лет/70000 циклов |
| Вес, кг | 0,75 |
| Температура эксплуатации, С | от 0…до +50 |
| Температура хранения, С | от -20…до +70 |
| Материал корпуса | АBS-пластик инженерный |
| Напряжение, | 24 |
| Управляющий сигнал | 2-х позиционный |
| Влажность, % | от 10…до 80 без конденсации |
| Степень защиты | IP44 |
| Угол поворота/макс | от 0…до 90 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 5 |

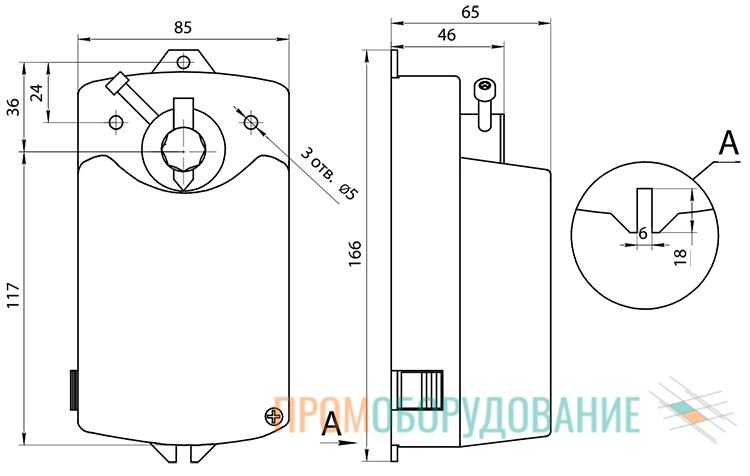

Габаритные размеры
Преимущества приводов BVM для воздушных клапанов
- выбор исполнений на 24 В и 230 В;
- подбор по требуемому усилию на валу;
- поддержка разных схем управления;
- модели с возвратной пружиной и без нее.
