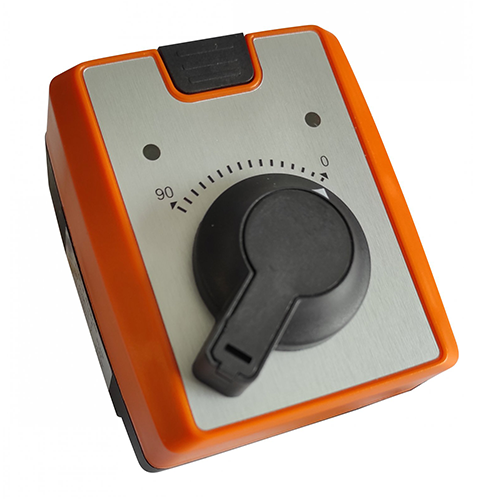

Электропривод BVM ЭПК230М (RS485, Modbus) 10 Нм для шарового крана

Привод BVM ЭПК230М (RS485, Modbus) автоматизирует работу запорных и регулирующих узлов в системах отопления, водоснабжения, кондиционирования и холодоснабжения. В отличие от вентиляционных аналогов, вращающих легкие воздушные заслонки, аппарат адаптирован под высокие гидравлические нагрузки жидкостных сред.

Номинальный крутящий момент 10 Нм подбирают под проектное давление трубопровода. Мощности двигателя хватает для срыва внутреннего сферического затвора даже после долгого простоя линии. Подключение силовой части выполняют к сети с рабочим вольтажом 230 В. Алгоритм взаимодействия со щитом задает входящий 3-х позиционный управляющий сигнал.

Встроенные концевые выключатели выдают дискретный сигнал «Открыто/Закрыто» на пульт диспетчера. Механические контактные пары разрывают цепь питания двигателя строго в крайних точках, предотвращая перегрев обмоток мотора. Расчет мощности ведут с полуторакратным запасом. При дефиците усилия шаровой кран заклинит в промежуточном положении из-за трения прикипевших термостойких уплотнителей.

Принцип действия привода

При поступлении сигнала от контроллера электродвигатель через систему металлических шестерен передает вращение на шпиндель арматуры. Внутренняя сфера поворачивается на 90 градусов, изменяя площадь проходного сечения трубы. Трехпозиционный импульсный алгоритм фиксирует затвор в любой точке хода, настраивая точный расход жидкости.

• стабильное управление положением крана за счет жесткой блокировки реверсивного редуктора при отключении питания;
• сохранение текущей позиции запорного органа при аварийном обесточивании в модификациях без пружинного возврата;
• принудительный механический возврат сферы в защитное состояние энергией встроенной спирали в моделях, имеющих пружинный возврат;
• гарантированный аварийный сброс арматуры в безопасную позицию при критических сценариях на объекте;
• удаленный контроль параметров по цифровому промышленному протоколу Modbus без использования внешних конвертеров;
• автоматическая остановка вращения вала в конечных точках, за которую отвечают внутренние концевые выключатели.

Основные характеристики BVM ЭПК230М (RS485, Modbus)

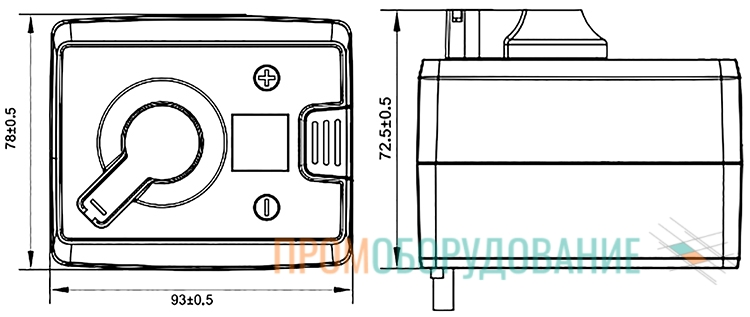

Габаритные размеры

Схема подключения

Преимущества приводов BVM для шаровых кранов

• надежное управление положением крана в условиях высоких гидравлических нагрузок и перепадов давления;
• высокий стартовый крутящий момент для гарантированного срыва прикипевших уплотнителей после долгого простоя;
• точная сигнализация крайних позиций затвора, которую обеспечивают регулируемые концевые выключатели;
• прямая передача данных в цифровые сети автоматизации по стандартному интерфейсу Modbus без конвертеров;
• универсальный монтаж на любой совместимый шаровой кран благодаря стандартизированной посадочной площадке.
