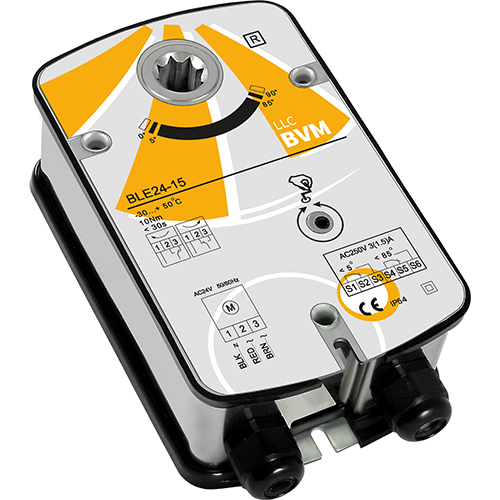

Электропривод BVM BLE24-15 для дымовых клапанов

BVM BLE24-15 интегрируется в аварийные комплексы противопожарной защиты для отсечки продуктов горения. Его применяют для автоматической отсечки продуктов горения в вентиляционных шахтах. Механизм монтируют в системах вентиляции, дымоудаления и кондиционирования жилых или производственных объектов.

Рабочие параметры подбирают под проектные требования объекта, учитывая номинальный крутящий момент 15 Нм, который должен преодолевать аэродинамическое сопротивление. Напряжение питания рассчитывают по схеме электроснабжения, подключая устройство в сеть 24 В. Алгоритм взаимодействия со щитом автоматики и диспетчеризацией здания определяет входящий 3-х позиционный управляющий сигнал.

После команды от пожарного контроллера аппарат переводит заслонку в открытое либо закрытое состояние, обеспечивая экстренное дымоудаление и очистку эвакуационных путей. Заводская сборка гарантирует, что заслонка надежно фиксируется в конечных точках, исключая люфт лопаток под воздействием мощных воздушных потоков. При расчете запаса мощности инженеры учитывают габариты проема, развиваемое вентилятором статическое давление и трение в осях. Легкой створке достаточно минимального импульса, а массивный запорный элемент большой площади требует повышенного силового воздействия.

Модели без пружинного возврата жестко удерживают текущую геометрию при обесточивании. Повторный ход поворотного вала запускается только после восстановления энергоснабжения и прихода импульса от автоматики.

Принцип действия привода

Для активации защитного режима исполнительный блок подключается к слаботочным или силовым питающим контурам, которые контролирует общая система вентиляции. При поступлени и импульса от датчиков встроенный электродвигатель запускает многоступенчатый редуктор, который снижает частоту вращения и увеличивает выходную мощность. Через переходной адаптер крутящее усилие передается на лопатку, запуская экстренное дымоудаление.

• низковольтные версии на 24 В применяются в безопасных управляющих контурах автоматики с питанием от изолированных трансформаторов;
• стандартные варианты на 230 В подключаются напрямую к промышленной сети переменного тока без дополнительных выпрямительных модулей;
• входящий сигнал обеспечивает надежное двухпозиционное переключение заслонок согласно требованиям СП 7.13130;
• расчетный крутящий момент гарантирует преодоление сопротивления воздушного потока при работе вытяжных вентиляторов;
• встроенный пружинный возврат выполняет механический сброс створки при полном обрыве или повреждении огнестойкой кабельной трассы;
• механизмы без пружинного возврата осуществляют поворот запорного органа исключительно за счет энергии мотора в реверсивном режиме.

Основные характеристики BVM BLE24-15

Габаритные размеры

Преимущества приводов BVM дымоудаления

• дистанционная активация огнестойких заслонок по сигналу от центрального пожарного контроллера;
• точный подбор исполнительных механизмов под конкретные габариты проема;
• гарантированное срабатывание защитных систем при использовании моделей, где предусмотрен пружинный возврат;
• стабильная работа схем, где установлен электропривод без пружинного возврата, на объектах с дублированными линиями электроснабжения;
• полная совместимость с цифровыми и аналоговыми модулями, которые использует современная система вентиляции.
