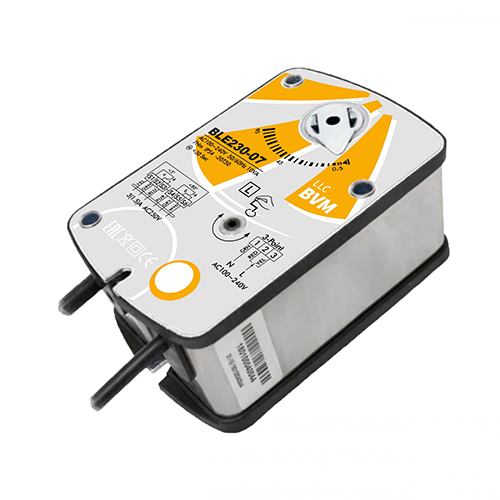

Электропривод BVM BLE230-07 для дымовых клапанов

BVM BLE230-07 интегрируется в аварийные комплексы противопожарной защиты для отсечки продуктов горения. Его применяют для автоматической отсечки продуктов горения в вентиляционных шахтах. Механизм монтируют в системах вентиляции, дымоудаления и кондиционирования жилых или производственных объектов.

Рабочие параметры подбирают под проектные требования объекта, учитывая номинальный крутящий момент 7 Нм, который должен преодолевать аэродинамическое сопротивление. Напряжение питания рассчитывают по схеме электроснабжения, подключая устройство в сеть 230 В. Алгоритм взаимодействия со щитом автоматики и диспетчеризацией здания определяет входящий 3-х позиционный управляющий сигнал.

После команды от пожарного контроллера аппарат переводит заслонку в открытое либо закрытое состояние, обеспечивая экстренное дымоудаление и очистку эвакуационных путей. Заводская сборка гарантирует, что заслонка надежно фиксируется в конечных точках, исключая люфт лопаток под воздействием мощных воздушных потоков. При расчете запаса мощности инженеры учитывают габариты проема, развиваемое вентилятором статическое давление и трение в осях. Легкой створке достаточно минимального импульса, а массивный запорный элемент большой площади требует повышенного силового воздействия.

Модели без пружинного возврата жестко удерживают текущую геометрию при обесточивании. Повторный ход поворотного вала запускается только после восстановления энергоснабжения и прихода импульса от автоматики.

Принцип действия привода

Для активации защитного режима исполнительный блок подключается к слаботочным или силовым питающим контурам, которые контролирует общая система вентиляции. При поступлени и импульса от датчиков встроенный электродвигатель запускает многоступенчатый редуктор, который снижает частоту вращения и увеличивает выходную мощность. Через переходной адаптер крутящее усилие передается на лопатку, запуская экстренное дымоудаление.

• низковольтные версии на 24 В применяются в безопасных управляющих контурах автоматики с питанием от изолированных трансформаторов;
• стандартные варианты на 230 В подключаются напрямую к промышленной сети переменного тока без дополнительных выпрямительных модулей;
• входящий сигнал обеспечивает надежное двухпозиционное переключение заслонок согласно требованиям СП 7.13130;
• расчетный крутящий момент гарантирует преодоление сопротивления воздушного потока при работе вытяжных вентиляторов;
• встроенный пружинный возврат выполняет механический сброс створки при полном обрыве или повреждении огнестойкой кабельной трассы;
• механизмы без пружинного возврата осуществляют поворот запорного органа исключительно за счет энергии мотора в реверсивном режиме.

Основные характеристики BVM BLE230-07

Габаритные размеры

Преимущества приводов BVM дымоудаления

• дистанционная активация огнестойких заслонок по сигналу от центрального пожарного контроллера;
• точный подбор исполнительных механизмов под конкретные габариты проема;
• гарантированное срабатывание защитных систем при использовании моделей, где предусмотрен пружинный возврат;
• стабильная работа схем, где установлен электропривод без пружинного возврата, на объектах с дублированными линиями электроснабжения;
• полная совместимость с цифровыми и аналоговыми модулями, которые использует современная система вентиляции.
