Электромоторный привод Siemens SFP21/18

Привод с возвратной пружиной Siemens серии SFP разработан для эффективного управления клапанами в инженерных системах вентиляции, отопления и кондиционирования. Обеспечивает автоматическое регулирование потоков воздуха и жидкостей с высокой точностью и надёжностью. Сименс — признанный лидер в области автоматизации, известный надёжными решениями для промышленности и строительства.

Основные области применения приводов Siemens

• Общеобменная вентиляция и системы кондиционирования.
• Управление противопожарными заслонками и системами дымоудаления.
• Автоматизация седельных и смесительных клапанов в отопительных системах.
• Промышленные процессы с регулировкой потоков технологических жидкостей.

Принцип работы привода SFP21/18

1. Ручной регулятор — позволяет вручную изменять положение клапана или заслонки.
2. Цилиндр давления — основная часть конструкции, где создается давление для перемещения поршня.
3. Поршень — движущийся элемент, который преобразует давление в механическое усилие.
4. Резервуар — обеспечивает накопление рабочей жидкости или газа.
5. Камера давления — пространство, где поддерживается заданное давление для работы привода.
6. Насос — обеспечивает подачу жидкости или газа для создания давления в системе.
7. Возвратная пружина — возвращает шток или заслонку в исходное положение при отключении питания.
8. Байпасный клапан — регулирует поток рабочей среды, обеспечивая плавное снижение давления.
9. Соединение — место подключения привода к клапану или заслонке.
10. Шток клапана — передает усилие от привода к заслонке или клапану.
11. Внутренний клапан — регулирует поток жидкости или газа внутри привода.
12. Индикатор положения (0–1) — визуально отображает текущее положение привода.

Приводы Сименс преобразуют электрический сигнал в механическое движение, обеспечивая точное позиционирование клапанов или заслонок. В зависимости от модификации поддерживаются 3-точечное управление или аналоговые сигналы (0...10 В или 4...20 мА). Модели с возвратной пружиной автоматически возвращают заслонку в исходное положение.

Технические характеристики SFP21/18

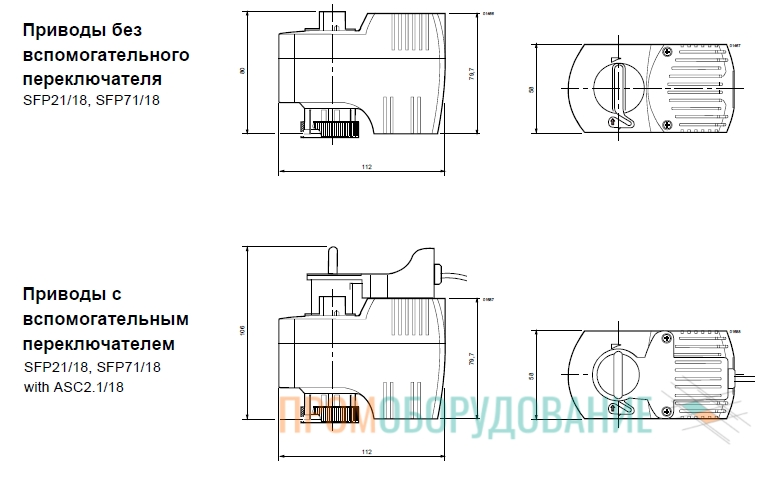

Габаритные размеры привода

Преимущества приводов Siemens

• Точная регулировка положения заслонок и клапанов.
• Надёжность и долговечность, устойчивость к перепадам температуры и напряжения.
• Легкий монтаж без необходимости использования специализированных инструментов.
• Низкий уровень шума и плавность работы.
• Возможность ручной коррекции положения с индикацией направления.
• Встроенные дополнительные контакты для расширенных функций управления.
