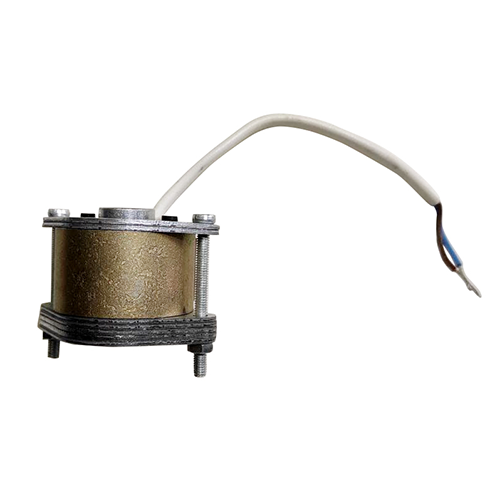

Электромагнитный привод BVM ЭМД-220 с напряжением 220 В работает по принципу мощного магнита. При подаче тока устройство за доли секунды двигает стержень внутри клапана вперед или назад. В конструкции нет моторчика и шестеренок, что гарантирует моментальное перекрытие потока в аварийной ситуации.
Электромагнитный привод BVM ЭМД-220 — это быстродействующий защитный механизм, который напрямую двигает внутренний металлический стержень (шток) для управления заслонками и клапанами. В отличие от стандартных моторных версий, где вращение двигателя замедляется целым набором шестеренок, исполнительный механизм совершает мгновенный рывок за счет силы магнитного поля. Аппарат устанавливают на скоростные отсечные клапаны и конвейерные линии, где используется современная промышленная автоматика.
Характеристики модели подбирают строго под проектные требования линии. Электрическую часть подключают к сети с рабочим вольтажом 220 В.
Отсутствие трущихся деталей и сложных передач защищает узел от быстрого износа и продлевает срок службы. Такой привод для автоматики незаменим в контурах экстренной защиты, где важна скорость реакции в доли секунды. При расчете параметров важно учитывать жесткость внутренних пружин арматуры. Если тяговое усилие выбрано неверно, мощности магнита не хватит для полного закрытия, и клапан останется приоткрытым.
Принцип действия привода
При подаче питания на контакты устройства внутри изолированной обмотки возникает магнитная сила. Поле быстро втягивает или выталкивает внутренний металлический якорь, который соединен со штоком, перекрывая или открывая поток внутри трубы. Настройка логики работы зависит от типа тока и схемы подключения оборудования на объекте.
- получение питания от стандартной сети переменного тока AC или линий постоянного напряжения DC в зависимости от исполнения катушки;
- мгновенный прямой ход подвижного якоря и связанного с ним штока при появлении тока в обмотке;
- автоматическое удержание стержня в конечной точке за счет непрерывной подачи удерживающего тока на магнит;
- механический возврат створки в исходную позицию встроенной пружиной при полном исчезновении напряжения в сети;
- сохранение текущего положения запорного органа за счет силы трения или механической защелки в моделях без пружинного возврата;
- прямая передача усилия на затвор без промежуточных шестеренок для полного устранения люфтов и потерь мощности.
Основные характеристики BVM ЭМД-220
| Бренд | BVM |
| Вес, кг | 0,3 |
| Напряжение, | 220 |
| Управляющий сигнал | нет |
| Тип возврата | Без возвратной пружины |
| Потребляемая мощность (вращение/удержание), Вт | 60 |
Преимущества электромагнитов BVM
- моментальная скорость срабатывания запорного органа для экстренной блокировки трубопроводов и воздуховодов;
- повышенный рабочий ресурс и надежность за счет отсутствия вращающихся моторчиков и механического редуктора;
- стабильный электромагнитный привод соленоидного типа для работы в тяжелых заводских условиях;
- точный подбор модификаций по вольтажу катушки и величине развиваемого линейного усилия;
- простая интеграция в любые современные щиты управления, где используется электронный исполнительный механизм.
