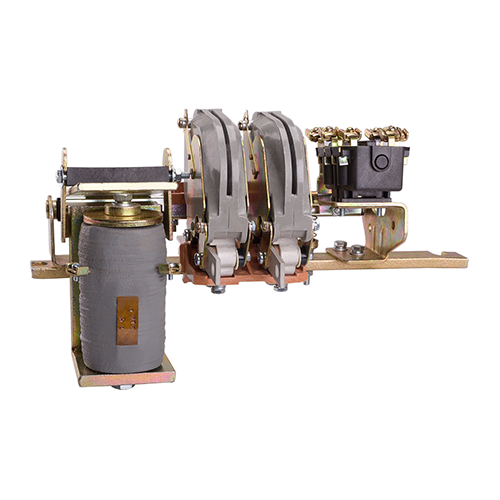

Контактор КТП-6012Б-100А-220DC-И2-У3 на 100 А с контактами 2НЗ – открытое исполнение с катушкой управления постоянного тока (DC) на 220 В. Рассчитан на тяжёлые и особо тяжёлые режимы работы.
Контакторы КТП-6012Б-100А-220DC-И2-У3 от бренда — это мощные тяговые коммутационные устройства открытого исполнения с катушкой управления на постоянный ток (DC). Серия предназначена для дистанционного пуска для коммутации мощных нагрузок в тяжелых и особо тяжелых режимах работы.
Контактор КТП-6012Б-100А-220DC-И2-У3 КЭАЗ имеет 2 полюса. Напряжение катушки составляет 220 В с номинальным током 100 А и вспомогательными контактами 2НО+2НЗ.
Отличительная особенность серии КТП 6000: поворотная (клапанная) конструкция магнитной системы. Она обеспечивает повышенную механическую, коммутационную износостойкость и высокую допустимую частоту включений.
Контактор выпускается в открытом исполнении с естественным воздушным охлаждением и оснащены пальцевыми главными контактами. Рассчитан на продолжительный, прерывисто-продолжительный и повторно-кратковременный режимы работы.
Характеристики контактора КТП-6012Б-100А-220DC-И2-У3 КЭАЗ
| Параметр | Значение |
| Серия | КТП 6000 |
| Количество полюсов | 2 |
| Габаритные и установочные размеры (ШхВхГ), мм | 380x196x155 |
| Номинальный ток, А | 100 |
| Тип тока катушки управления | DC |
| Напряжение катушки, В | 220 |
| Механическая износостойкость, млн. циклов | 3 |
| Коммутационная износостойкость, млн. циклов | 0,3 |
| Рабочая температура окружающей среды, °C | от -45 до +40 |
| Номинальное напряжение, В | 380 |
| Количество вспогомательных НО / НЗ контактов | 2НО+2НЗ |
| Количество силовых НО / НЗ контактов | 2НЗ |
| Способ монтажа | монтажная плата |
| Степень защиты | IP00 |
| Исполнение | Нереверсивный |
| Масса, кг | 5,7 |
| Категория применения | AC-3;AC-4 |
| Код ТН ВЭД | 8536490000 |
Габаритные размеры
Преимущества и особенности контакторов КТП 6000 открытого типа
- КЭАЗ выпускает КТП 6000 на 100, 160, 250, 400 и 630 А.
- Силовая часть коммутирует переменный ток, управляющая цепь работает через постоянный ток.
- Доступны исполнения на 2 и 3 полюса.
- Из-за IP00 и У3 аппарат закрывают оболочкой, панелью или шкафом.
- Контактную систему можно обслуживать по регламенту.
- Исполнение со специальной дугогасительной системой.
- Индекс Б указывает на медные контакты, БС — на накладки на основе серебра.
