Контактор КТИе-5200 IEK на 200 А катушкой переменного тока на 400 В с винтовым соединением силовых цепей, возможностью монтажа на DIN-рейку или монтажную плату, контакт-деталями из серебряных композитов и индикацией износа контактов.
Электромагнитный контактор КТИе-5200 от бренда IEK серии GENERICA используют в силовых щитах, распределительных панелях и шкафах автоматики, где оборудование должно включаться не вручную, а по команде схемы управления. Серия рассчитана на дистанционный пуск асинхронного электродвигателя с короткозамкнутым ротором. Помимо моторных цепей, аппарат ставят на линии освещения, нагрева, индуктивной нагрузки и участки с малоиндуктивными нагрузками.
Контактор КТИе-5200 имеет 3 полюса. Напряжение катушки составляет 400 В с номинальным током 200 А и вспомогательными контактами 1НО.
Принцип работы: коммутация идет через электромагнитный привод. На катушку контактора IEK подают напряжение AC, магнитная система втягивает якорь, затем силовая группа замыкает линию. После снятия команды механизм возвращает контакты в исходное положение и отключает питание.
Характеристики контактора КТИе-5200 IEK
| Параметр | Значение |
| Серия | КТИе |
| Количество силовых полюсов | 3 |
| Количество модулей DIN | 11,7 |
| Габаритные и установочные размеры (ШхВхГ), мм | 211х203х181 |
| Номинальная мощность электродвигателя, кВт | 110 |
| Номинальный ток, А | 200 |
| Род тока катушки управления | Переменный (AC) |
| Напряжение катушки управления, В | 400 |
| Механическая износостойкость, циклов | 800000 |
| Электрическая износостойкость, циклов | 100000 |
| Диапазон рабочих температур, °C | от -45 до +55 |
| Напряжение, В | 380 |
| Количество дополнительных НО / НЗ контактов | 1 |
| Количество силовых НО / НЗ контактов | 3 |
| Способ монтажа | Монтажная плата |
| Степень защиты | IP20 |
| Исполнение | Нереверсивное |
| Масса, кг | 6,3 |
| Категории применения | AC-3, AC-1 |
| Код ТН ВЭД | 8536490000 |

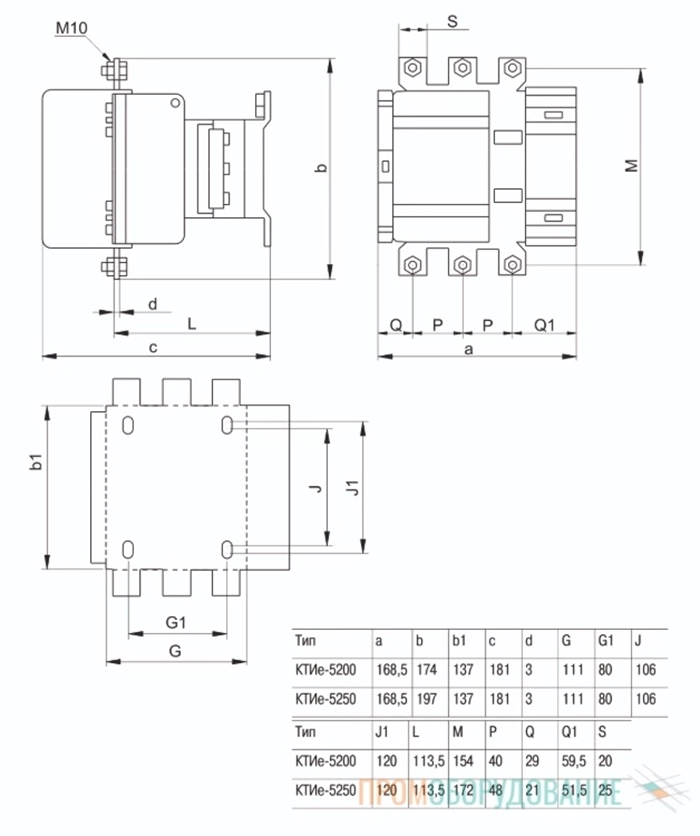

Габаритные размеры
Преимущества и особенности магнитного контактора КТИе
- Коммутирует силовую линию по сигналу от кнопки, реле, контроллера или другого командного аппарата.
- Поддерживает повторяемый пуск асинхронного электродвигателя в промышленной автоматике.
- Контактор работает с катушками управления AC.
- Подходит для категорий АС-3 и АС-1: моторные линии, освещение, нагрев и участки с малоиндуктивными нагрузками.
- Дугогасительный узел снижает воздействие дуги при штатном размыкании.
- Дистанционный формат управления выносит органы включения за пределы силового отсека.
