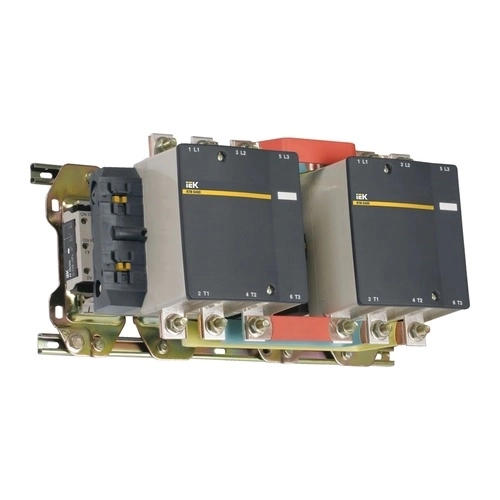

Контактор КТИ-65003 IEK на 500 А с шестью нормально-открытыми контактами и катушкой переменного тока на 230 В с возможностью быстрой замены катушки без специального инструмента и вынесенным на внешнюю панель индикатором положения контактов для контроля без разборки.
Электромагнитный контактор КТИ-65003 230В АС от бренда IEK входит в силовую линейку KARAT. Его ставят в шкафы автоматики, панели привода и распределительные узлы, где нагрузка запускается по внешней команде. Сигнал приходит от кнопки, реле, контроллера или другой цепи управление. После этого аппарат замыкает силовую линию и подает питание на трехфазный электродвигатель.
Магнитный контактор КТИ-65003 IEK имеет 3 полюса. Напряжение катушки составляет 230 В с номинальным током 500 А и вспомогательными контактами 2НО+1НЗ.
Принцип работы: в магнитной системе стоит катушка. Когда на нее подают напряжение, якорь втягивается, главные контакты сходятся, и электрический контур переходит в рабочий режим. При снятии сигнала пружины размыкают механизм. Такой пускатель КТИ-65003 230В АС IEK используют для насосов, вентиляторов, компрессоров, печей, кран-балок и узлов АВР. Для смены направления вращения двигателя выбирают схему на реверс.
Характеристики контактора КТИ-65003 230В АС IEK
| Параметр | Значение |
| Серия | КТИ |
| Количество силовых полюсов | 3 |
| Количество модулей DIN | 16,9 |
| Габаритные и установочные размеры (ШхВхГ), мм | 304х265х255 |
| Номинальная мощность электродвигателя, кВт | 115 |
| Номинальный ток, А | 500 |
| Род тока катушки управления | Переменный (AC) |
| Напряжение катушки управления, В | 230 |
| Механическая износостойкость, циклов | 8000000 |
| Электрическая износостойкость, циклов | 700000 |
| Диапазон рабочих температур, °C | от -45 до +55 |
| Напряжение, В | 660 |
| Количество дополнительных НО / НЗ контактов | 3 |
| Количество силовых НО / НЗ контактов | 6 |
| Способ монтажа | Монтажная плата |
| Степень защиты | IP00 |
| Исполнение | Реверсивное |
| Масса, кг | 25,5 |
| Категории применения | AC-3, AC-1 |
| Код ТН ВЭД | 8536490000 |

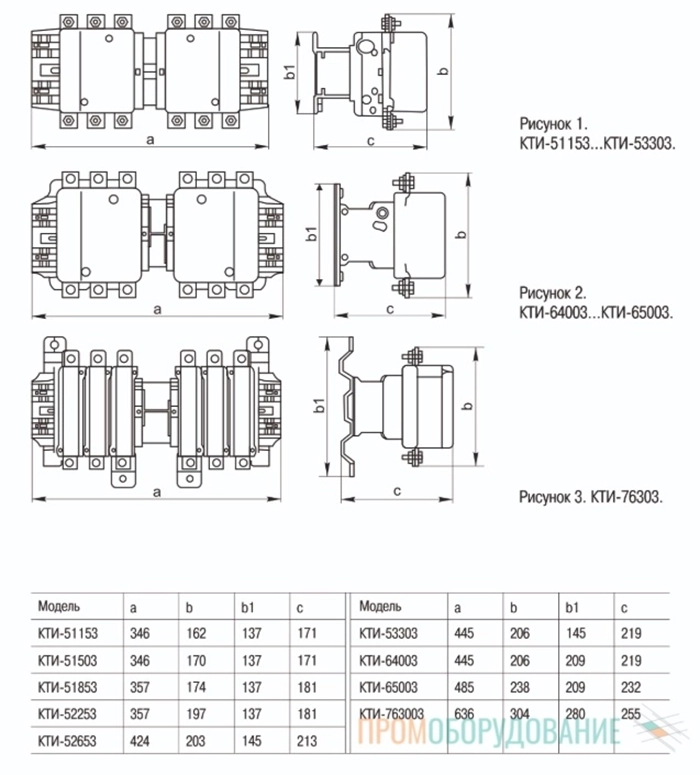

Габаритные размеры
Преимущества и особенности магнитного контактора КТИ
- Алюминиевое основание держит силовой блок на монтажной панели и уменьшает нагрузку на несущую часть шкафа.
- Дугогасительные камеры закрывают зоны разрыва фаз и гасят дугу при отключении нагрузки.
- Винтовая крышка фиксируется жестко, поэтому вибрация не ослабляет крепеж.
- Боковой индикатор контактора показывает положение контактной группы без вскрытия корпуса.
- Катушка снимается отдельным модулем, основание при замене остается на панели.
- Приставки ПКИ и ПВИ добавляют сигнальные контакты и выдержку времени без переделки силовой цепи управление.
