Электродвигатели — это преобразователи электротока в механическую энергию. Электричество пропускают через проволочную обмотку статора. В результате формируется магнитное поле, которое вращает вал мотора.
Электродвигатель Siemens 1LE1002-0EA42-2 совместим с ручным, электронным, цифровым управлением. Линии по производству электромоторов SIMOTICS соответствуют европейской сертификации качества DIN EN 9001. Энергетическая эффективность соответствует классам IE1, IE2.
Сфера применения
Электромотор 1LE1002-0EA42-2 «Сименс» устанавливают в
- автомобилях, спецтехнике;
- компрессорах;
- насосах;
- вентиляторах, кондиционерах;
- других машинах, механизмах.
Надежными производительными электродвигателями оснащают станки ЧПУ, металлообрабатывающие, деревообрабатывающие комплексы. Серводвигатели Siemens работают в системах управления движением. Асинхронные модели большой мощности предназначены для высоких нагрузок, промышленного применения.
Расшифровка
Монтажные исполнения
Варианты крепления обозначает 12 позиция маркировки в фирменной спецификации. Посадка, по монтажному исполнению, производится на
- лапы;
- фланец;
- малый фланец;
- вертикальный фланец;
- фланец и лапы;
- малый фланец и лапы.
Возможны и другие варианты закрепления. Электродвигатели, в соответствии со спецификациями, имеют размеры с 56 до 450. Ориентация корпуса бывает горизонтальной, вертикальной.
Технические характеристики
- Скорость вращения 3000 об/мин;
- Мощность 2,2 кВт;
- Напряжение 400 В;
- Фазность 3;
- Номинальный крутящий момент 7,4 Hм;
- КПД двигателя:
- При нагрузке 100% - 79,7%;
- При нагрузке 75% - 80,9%;
- При нагрузке 50% - 81,3%;
- Номинальный ток 4,7 А;
- Уровень шума 78 дБ(А).

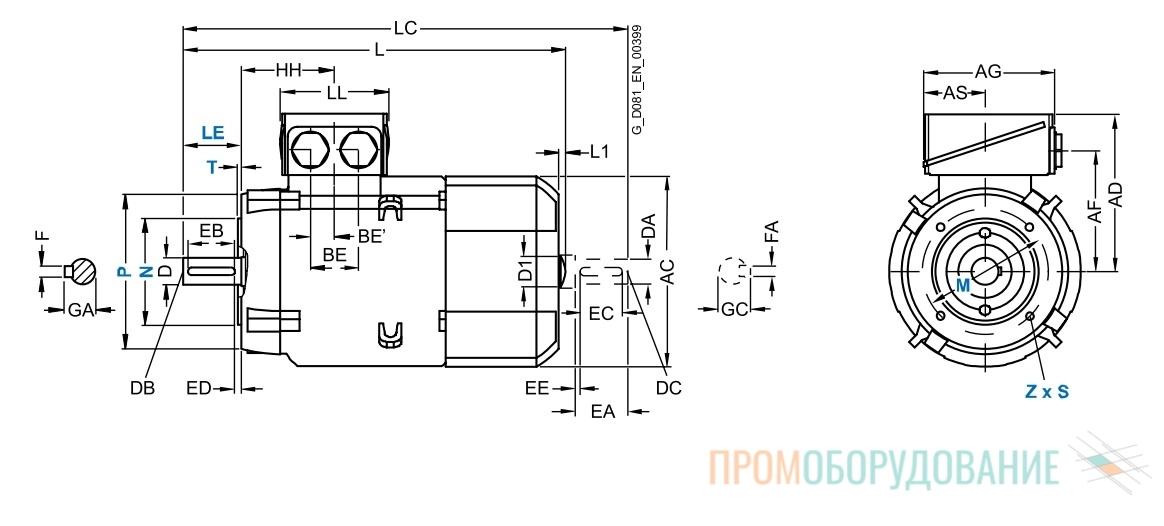

Габаритные размеры
| Для электродвигателей | Обозначение размера согласно стандарту IEC, мм | |||||||||||||||||||||||
| Типоразмер | Модель | Количество полюсов | A | AA | AB | AC | AD | AD | AF | AF` | AG | AS | B* | BA | BA | BB | BC | BE | BE | C | CA* | H | HA | Y |
| 90 L | 1LE1002-0EA42-2 | 2,4 | 140 | 30,5 | 165 | 178 | 126 | 126 | 101,5 | 101,5 | 93 | 43 | 125 | 33 | 54 | 143 | 22,5 | - | 181) | 56 | 174 | 90 | 10 | 47 |
| Для электродвигателей | Обозначение размера согласно стандарту IEC, мм | Размеры рабочего вала, мм | Размеры вала с полевой стороны, мм | |||||||||||||||||||||
| Типоразмер | Модель | Количество полюсов | HH | K | K" | L | L1 | D1 | LC | LL | D | DB | E | EB | ED | F | GA | DA | DC | EA | EC | EE | FA | GC |
| 90 L | 1LE1002-0EA42-2 | 2,4 | 78,5 | 10 | 14 | 387 | - | - | 445 | 79 | 24 | M8 | 50 | 40 | 5 | 8 | 27 | 19 | M6 | 40 | 32 | 4 | 6 | 21,5 |
