Вентилятор Д № 3,5 - дымосос- используется в комплексе с котельными установками уравновешенной тяги. Выполняет задачу перемещения воздуха и воздушных масс к закрытой топке котельного аппарата, также может быть настроен на удаление дыма и его продуктов.
Общие данные
- дымосос промышленный радиальный;
- число лопастей рабочего колеса - 32;
- производительность – от 500 до 122000х10³ м³/ч;
- окраска - порошковая;
- имеет две схемы исполнения - по №1 (колесо с монтажом на валу электропривода) и №3 (рабочее колесо совмещается с двигателем через вал промежуточного типа);
- гарантия предоставляется на 24 месяца.
Вентиляторы Д № 3,5 при исполнении общего назначения изготавливаются из углеродистой стали и способны контактировать с рабочей средой температурой до 200°С. В специсполнении установки производятся из низколегированной (контакт с дымом и газами на его основе температурой до 400°С) и высоколегированной (температура рабочей среды до 750°С) стали.
Дымососы Д № 3,5 применяются для удаления дыма и иных газовых продуктов горения из топок промышленных котлов, также обеспечивает доставку приточного воздуха. Вентиляторы Д № 3,5 совместимы с котельными установками, производительность которых составляет 25 тонн пара за час и продуктивнее, и газомазутными котлами производительностью от 0,5 до 16 Гкал. Ограничений по типу и проекту обслуживаемых зданий не предусмотрено. Главная сфера применения - предприятия энергетического комплекса, а также легкой и тяжелой промышленности.

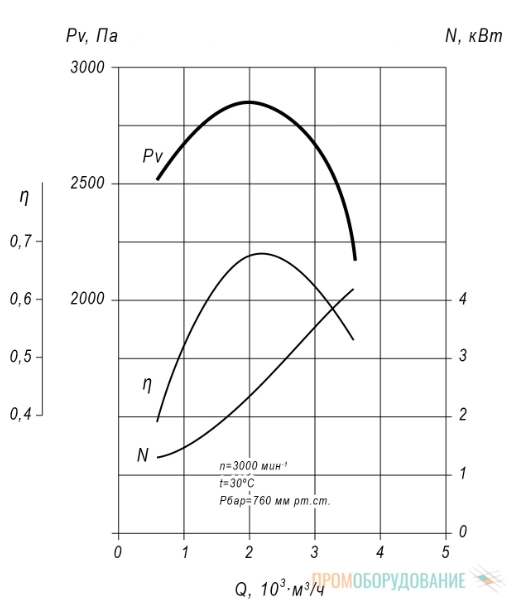

Аэродинамические характеристики
|
Схема №1:
|
Схема №3:
|
Конструкция и особенности
Моноблочное устройство дымососа подразумевает наличие следующих конструктивных узлов:
- спиральный одностороннего варианта всасывания корпус-улитка с углом поворота до 270°. Шаг - 45°.
- радиальное колесо с 32 лопастями, загнутыми в направлении вращения.
- электрический привод.
Выделяют дымососы правостороннего и левостороннего направления вращения рабочего колеса. Положение оценивается со стороны размещения электропривода. Пример: если спираль корпуса имеет направление против часовой стрелки, то перед вами аппарат с левосторонним типом вращения.

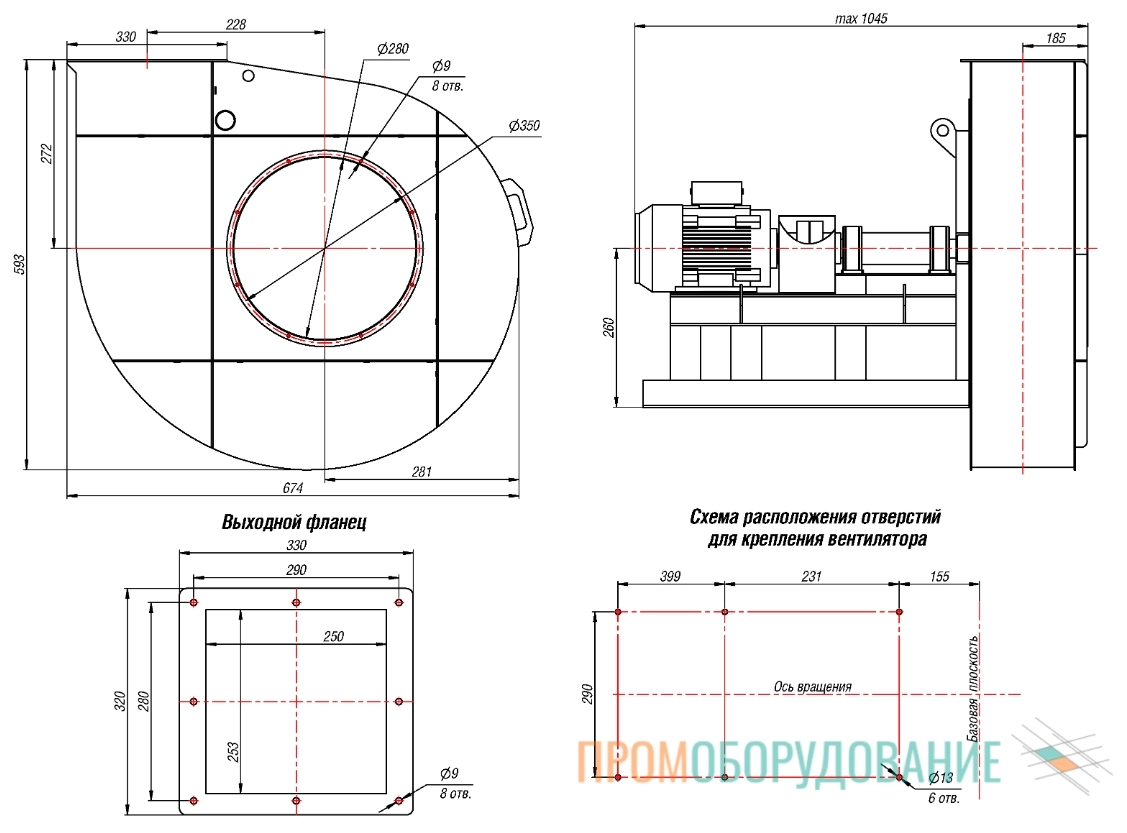

Габаритные и монтажные размеры
Схема №1:
Схема №3:

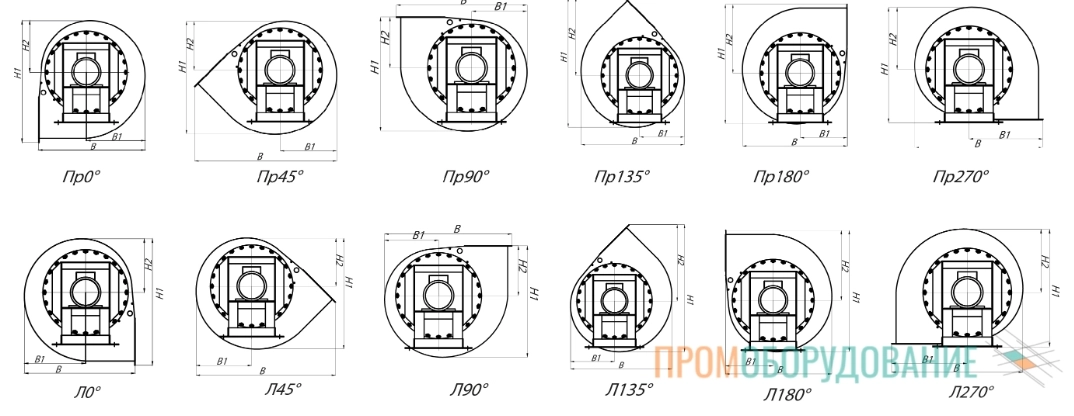

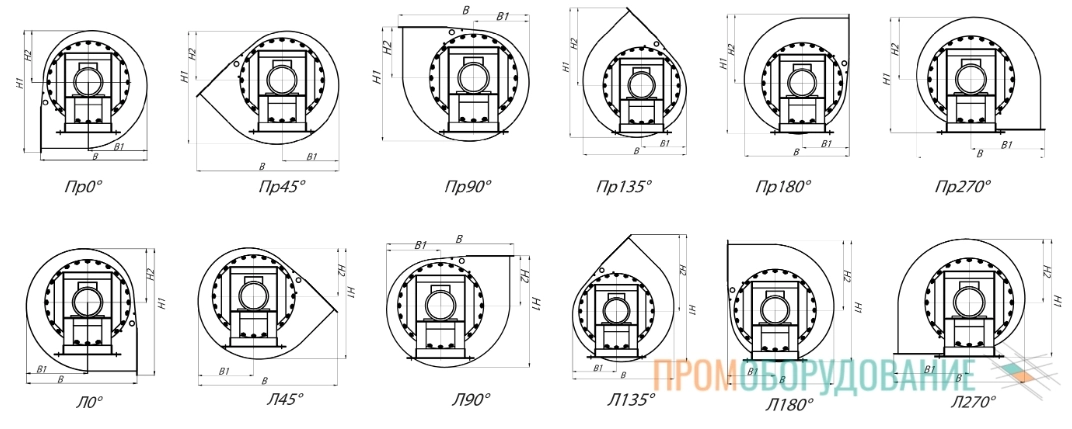

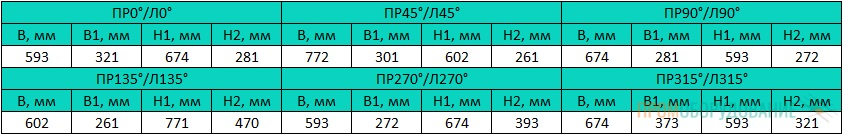

В зависимости от положения корпуса
Схема №1:
Схема №3:
Монтаж и эксплуатация
Монтаж дымососа Д № 3,5 производится в зоне перекрытий здания или на фундаменте, крепление к пути воздуховода осуществляется через отверстия на патрубке. Требования к эксплуатации стандартны: допускается расположение оборудования как внутри помещений, так и под открытым небом, но с обязательным условием защиты всех рабочих элементов от прямого воздействия осадков и ультрафиолета.
В комплект дополнительной поставки дымососа входят прокладки виброизолирующего свойства, которые устанавливаются между рамой вентилятора и примыкающей поверхностью для эффективного устранения вибрации.
Допустимая температура окружающей среды от -30°С до +40°С, что оптимально для зон обслуживания с умеренным или тропическим климатом.
Помимо общепромышленного исполнения из углеродистой стали, производителем предусмотрен вариант вентилятора с антикоррозийными свойствами.

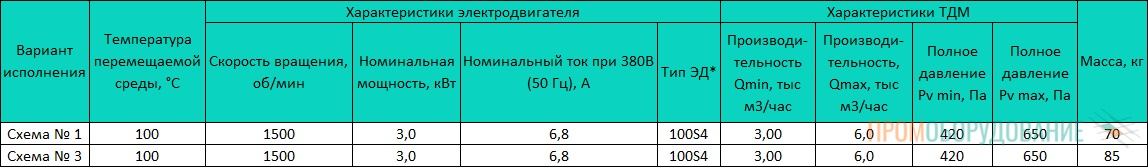

Технические характеристики
*при использовании двигателей другого типа итоговый вес конструкции может изменяться

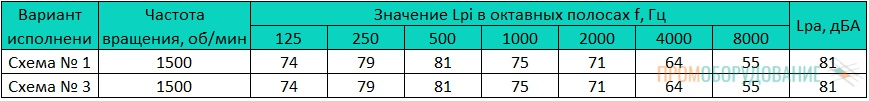

Акустические характеристики
Преимущества вентиляторов Д № 3,5
- Стабильная подача воздуха, своевременное удаление газов.
- Допустимость применения на газомазутных установках.
- Модификации из износостойкой стали, возможность эксплуатации отдельных аппаратов при температуре рабочей среды до 750°С.
- Несколько вариантов уровня демонстрируемой мощности на выбор пользователя.
