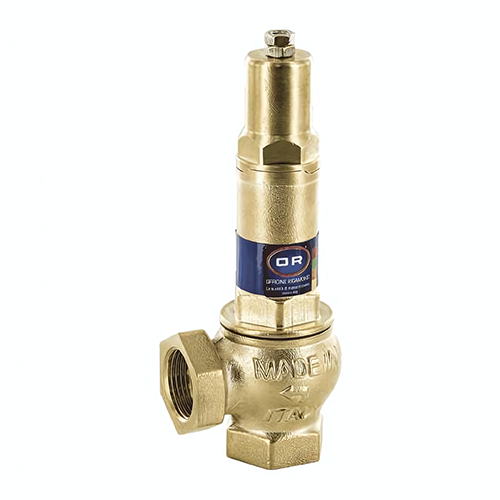

Предохранительный клапан OR_019-0791 защищает трубопроводные системы от избыточного давления, обеспечивая безопасную эксплуатацию оборудования в различных отраслях, включая химию, нефтегаз и энергетику. Автоматически срабатывает при превышении допустимого давления, предотвращая аварии. Доступен с различными типами присоединений для легкой интеграции и долговечной работы в сложных условиях.
Предохранительный клапан OR_019-0791 предназначен для защиты трубопроводных систем от избыточного давления. Обеспечивает безопасную эксплуатацию оборудования, предотвращая аварии и сбои в работе систем. Используется в различных отраслях промышленности, включая химическую, нефтегазовую, и энергетическую, а также в системах отопления и водоснабжения.
Принцип работы и назначение
Предохранительный клапан OR_019-0791 бренда OR срабатывает при превышении допустимого давления в системе, автоматически открываясь и сбрасывая избыточное давление, чтобы предотвратить повреждение оборудования. Клапан закрывается, как только давление возвращается к норме. Применяется в системах, где есть риск повышения давления выше допустимого уровня, включая паровые котлы, компрессоры, резервуары, трубопроводы с высокими температурами и давлением.
Конструкция предохранительного клапана
| № | Деталь | Материал |
| 1 | Корпус | латунный сплав EN 1982-CB753S |
| 2 | Золотник (тарелка) |
размер 1/2"-1 1/2", латунь EN 12164-CW617N; размер 2", латунь EN 12420-CW617N; размер 2 1/2"-3", латунь EN 1982-CB753S |
| 3 | Прокладка золотника | эластомер EPDM Perox |
| 4 |
Направляющая золотника/ зажимная гайка прокладки |
размер 1/2", латунь EN 12164-CW617N; размер 3/4"-1", латунь EN 12167-CW618N; размер 1 1/4"-2", латунь EN 12420-CW617N; размер 2 1/2"-3", латунный сплав EN 1982-CB753S |
| 5 | Стакан |
размер 1/2"-1 1/2", сплав EN 12420-CW617N; размер 2 "-3", сплав EN 1982-CC754S |
| 6 | Пружина калибровочная | сталь EN 10270-1 C72, оцинкованная |
| 7 | Нажимной винт | латунь EN 12164-CW617N |
| 8 | Пробка стакана | латунь EN 12164-CW617N |
| 9 | Упорная втулка | латунь EN 12164-CW617N |
| 10 | Регулировочный винт | латунь EN 12164-CW617N |
| 11 | Контрящая гайка | латунь EN 12164-CW617N |
| 12 | Уплотнительное кольцо | эластомер EPDM Perox |
| 13 |
Защитная крышка устройства принудительного открывания |
латунь EN 12164-CW617N |
| 14 | Шток | латунь EN 12164-CW617N |
| 15 |
Контрящая гайка защитной крышки |
латунь EN 12164-CW617N |
Типы присоединения
- Внутренняя резьба: обеспечивает надёжное соединение с трубопроводами малого и среднего диаметра, широко используется в бытовых и промышленных системах.
- Наружная резьба: подходит для быстрого монтажа и демонтажа, применяется в различных областях.
- Фланцевое соединение: используется для крепления на трубопроводах с крупными диаметрами, обеспечивает повышенную герметичность и устойчивость к высоким нагрузкам.

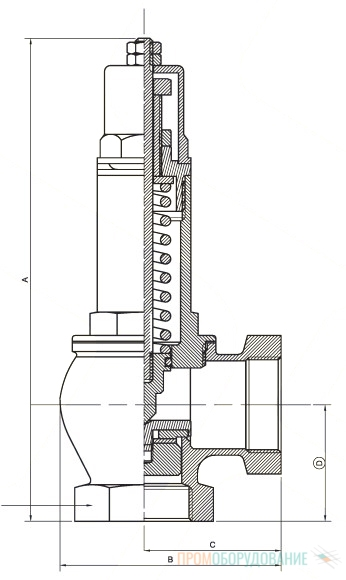

Габаритные размеры, мм
| Модель | A | B | C | D | E |
| 1832.042 | 230 | 100 | 62,5 | 47 | 56 |
Преимущества предохранительных клапанов
- Высокая надёжность: обеспечивает безотказную работу даже при значительных перепадах давления.
- Автоматическое срабатывание: обеспечивает мгновенное реагирование на повышение давления, предотвращая аварийные ситуации.
- Простота монтажа: различные типы присоединений позволяют легко интегрировать клапан в любые трубопроводные системы.
- Долговечность: используемые материалы устойчивы к коррозии, износу и воздействию агрессивных сред.
