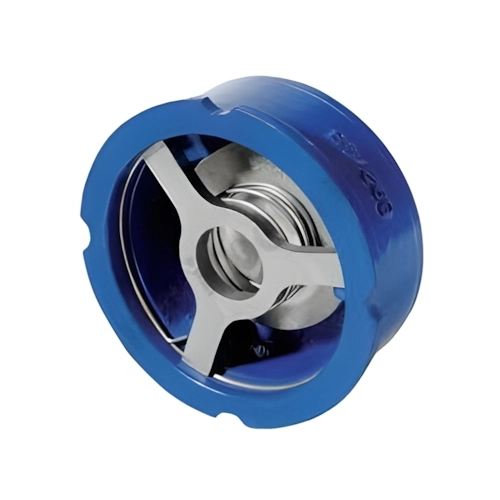

Обратный клапан 082X8528R обеспечивает защиту трубопроводных систем от обратного потока рабочей среды, что повышает долговечность и надежность оборудования. Идеален для водоснабжения, отопления и вентиляции. Доступен в различных типах присоединения для удобства монтажа. Высокая герметичность и устойчивость к коррозии гарантируют долгий срок службы.
Обратный клапан 082X8528R предотвращает обратное движение рабочей среды в трубопроводных системах. Используется в системах водоснабжения, отопления и вентиляции для защиты оборудования от обратного потока, что позволяет повысить надёжность и долговечность всей системы.
Принцип работы и назначение
Обратный клапан 082X8528R бренда Ридан работает на основе автоматического открытия при движении рабочей среды в заданном направлении и закрытия при попытке движения в обратном направлении. Применяется для предотвращения обратного потока в системах водоснабжения, отопления, вентиляции и кондиционирования. Применяется в жилых, коммерческих и промышленных объектах, где необходимо обеспечить защиту оборудования от гидравлических ударов и других последствий обратного потока.

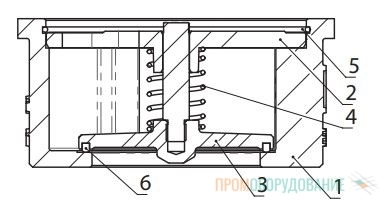

Конструкция обратного клапана
| № | Наименование детали | Материал |
| 1 | Корпус | Чугун GJL250 |
| 2 | Направляющая | Сталь ASTM A351 CF8M |
| 3 | Затвор | Сталь ASTM A351 CF8M |
| 4 | Пружина | Сталь AISI 316 |
| 5 | Стопорное кольцо | Сталь AISI 316 |
| 6 | Уплотнение |
EPDM |
Типы присоединения
- Внутренняя резьба: применяется для компактных и стандартных соединений с трубопроводом.
- Наружная резьба: обеспечивает удобство монтажа и демонтажа.
- Фланцевое: используется в системах с большими диаметрами труб для повышения герметичности.
- Межфланцевое: минимизирует место установки и снижает вес конструкции.

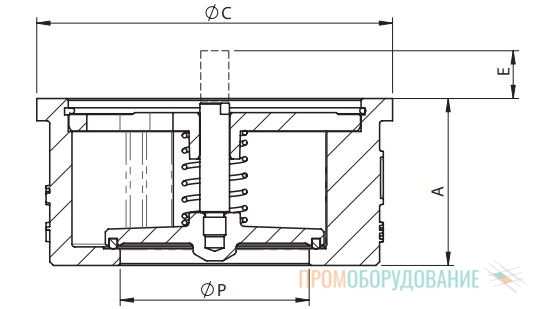

Габаритные размеры, мм
| Модель | DN, мм | ØP, мм | A, мм | ØC, мм | E, мм |
| 082X8526R | 125 | 102 | 90 | 192 | 27 |
| 082X8527R | 150 | 120 | 106 | 218 | 31 |
| 082X8528R | 200 | 172 | 140 | 272 | 29 |
Преимущества обратных клапанов
- Надёжная защита от обратного потока: исключает возможность обратного движения рабочей среды, что предотвращает повреждение оборудования.
- Простота установки: разнообразие типов присоединений позволяет легко интегрировать клапан в любую систему.
- Высокая герметичность: обеспечивает защиту от утечек и минимизирует риски отказов системы.
- Долговечность: изготовлен из материалов, устойчивых к коррозии и механическим нагрузкам.
