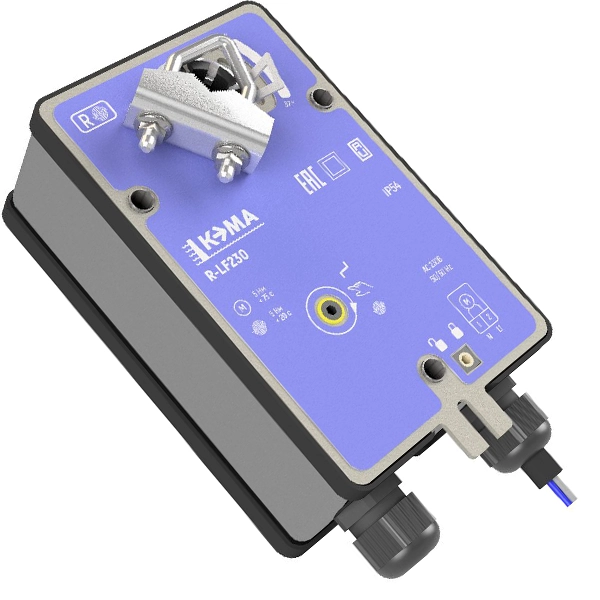

Электропривод с возвратной пружиной R-LF230 Кэма – это запорный механизм для управления воздушными клапанами, которые обеспечивают охранные функции в вентиляции (например, от замораживания) и повышают эффективность воздухообмена. За счёт ряда достоинств, электрический привод воздушной заслонки 5Нм стал ценным компонентом любого вентиляционного устройства.
R-LF230 Кэма – это электрический привод с возвратной пружиной 230В, который используется для управления заслонками в системах вентиляции. Электропривод обеспечивает надёжную и точную работу воздушных клапанов, что позволяет поддерживать оптимальный режим воздухообмена.
Приводы воздушной заслонки с возвратной пружиной встречаются в приточных и вытяжных системах разных объектов: офисных зданий, торговых центров, промышленных предприятий и других. Приводы систем вентиляции R-LF230 Кэма могут также применяться для управления пожарными клапанами.
Технические характеристики
|
Электрические параметры |
Напряжение питания | 230 В ~ 50/60 Гц |
|
Диапазон номинального напряжения |
198…264 В ~ | |
| Расчетная мощность | 6 ВА | |
| Потребляемая мощность: | ||
| Во время работы | 4,2 Вт | |
| В состоянии покоя | 0,81 Вт | |
| Соединение: | ||
| Питание | 1 м, 2 х 0,75 мм2 | |
|
Функциональные данные |
Крутящий момент: | |
| Двигатель | Мин. 5 Нм | |
| Пружина | Мин. 5 Нм | |
| Направление вращения |
Выбирается установкой привода L (лево) / R (право) |
|
| Угол поворота |
Макс. 95°, (ограничение 37…100% c помощью встроенного механического упора) |
|
| Ручное управление | С фиксацией положения | |
| Передающее звено | 12 х 12 мм, ø до 16 мм2 | |
| Индикация положения | Механический указатель | |
| Время поворота: | ||
| Двигатель | <70с | |
| Пружина | <20 с при –20° … +50°С / <60 с при -30 °С | |
| Уровень шума | Не более 55 дБ | |
| Безопасность | Класс защиты | II |
| Степень защиты корпуса | IP54 | |
|
Температура окружающей среды. Нормальная работа |
от -30 до +50 °С | |
| Температура хранения | от - 40 до +80 °С | |
| Техническое обслуживание | Не требуется | |
|
Вес |
1,6 кг | |
Габаритные размеры
Схема подключения
Преимущества электропривода R-LF230 Кэма
- Встроенная возвратная пружина автоматически возвращает заслонку в исходную позицию в случае отключения питания.
- Совместимость с передовыми российскими системами автоматики вентиляции и противопожарной безопасности гарантируется.
- Надежная электроника позволяет сохранять устойчивую работу даже при нестабильном питании.
- Редуктор электропривода 230В выполнен полностью из металлических зубчатых колес.
- Гарантийный срок 3 года.
