Гладкие клиновые ремни CONTI-V Z 61 от немецкого производителя ContiTech известны во всем мире. Отличаются качеством и доказали свою эффективность годами безаварийной работы приводов промышленного оборудования сотен производственных предприятий. Широкое применение Z 61 не только для производственного предприятия, но и для спецтехники, работающей на ферме и в сельском хозяйстве.
Ремень Z 61 – необходимый элемент, связывающий двигатель агрегата с его периферийными устройствами, обеспечивая передачу крутящего момента от моторного вала к вспомогательным узлам.
Клиновые ремни Z 61 от компании ContiTech прочны, надежны, готовы к долгой эксплуатации, помогают уменьшить расход электричества и снижают разрушительные проявления вибрации. Изготовлены Z 61 из проверенных материалов, с соблюдением точности измерения длины.
Клиновые ремни Z 61 Contitech обеспечивают надежную работу даже в экстремальных условиях благодаря материалам высокого качества и проверенным методам производства. CONTI-V Z 61 Contitech применяются в электроприводах, работающих при высокой нагрузке. Подходит для оборудования точной механики и других сферах машиностроения.
Они устанавливаются в электроприводах:
- компрессоров,
- садовой техники,
- машиностроении.

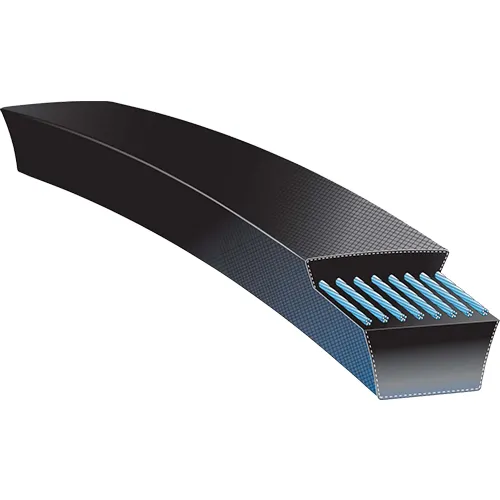

Конструкция и особенности Z 61
Для работы с мощными электроприводами стандартный клиновой ремень имеет закрытые боковые грани. Закрытая конструкция ремня Z 61 помогает равномерно распределить растяжение и контакт со шкивом. Внешний слой из специальной ткани защищает от преждевременного износа, что обеспечивает безаварийную эксплуатацию оборудования.
Конструкция Z 61 включает следующие слои:
- композитной тканевой оболочки;
- наполнителя из натурального каучука;
- натяжных элементов (несущий слой) из полиэстера.
В соответствии с нормой DIN10, регулирующей технические стандарты, готовые клиновые ремни Contitech обернуты синтетической тканью с пропиткой специальными средствами. Ремни Z 61 применяются практически на всех предприятиях машиностроения. Узкое сечение ремня передает нагрузки выше, чем стандартные ремни, и имеют надежные и более прочные корды.
Характеристики клинового ремня Z 61
| Характеристика | Z | |
| Обозначение DIN | 10 | |
| Обозначение ISO/B.S. | Z | |
| Ширина верхней части ремня, мм | bo | 10 |
| Высота ремня, мм | h | 6 |
| Ширина по расчетной линии, мм | bd | 8.5 |
| Ширина внутренней грани ремня, мм | bi | 6.1 |
| Высота расчетной линии, мм | hd | 2.3 |
| Внешняя длина, мм | La | 1588 |
| Расчетная длина, мм | Ld | 1573 |
| Внутренняя длина, мм | Li | 1550 |
| Вес, кг | 0.094 | |
Преимущества Z 61
- работает при температурах в диапазоне от -55°C до +70°C без ущерба для производительности;
- устойчив к разрушительному действию химических реагентов и минеральных масел;
- изнашивается равномерно;
- не создает биения и шума во время работы электрооборудования;
- стоек к загрязнениям и пыли;
- обладает достаточной проводимостью статического электричества в соответствии с требованиями нормы ISO 1813:2014.
Гладкие клиновые ремни 10/Z Contitech — монтаж, эксплуатация, сервис
Монтаж
- Проверить соосность шкивов линейкой/лазером; ремень должен опираться на боковые стенки канавки без касания дна.
- Очистить канавки и ремень; масло, абразив и ржавчина недопустимы.
- Установить без перекрута, натянуть по прогибу свободной ветви: Z/A/B/19/20 — 3–5 мм на 100 мм межосевого; C/25/D/E — 5–7 мм на 100 мм.
- Провести обкатку под рабочей нагрузкой 20–60 мин и повторно проверить натяжение и соосность.
Эксплуатация
- Работать в чистом, сухом узле; попадание смазок вызывает пробуксовку и перегрев.
- Температурный ориентир: +10…+60 °C; вне диапазона — сокращайте интервалы контроля натяга.
- Признаки неисправности: свист/шлиф след на боковых гранях, перегрев, «пыль» резины; устранить причину и перенастроить натяжение.
Обслуживание
- Еженедельно: контроль натяга и соосности, осмотр трещин, надрывов, расслоений.
- Каждые 500–1000 ч: очистка шкивов, проверка износа канавок, состояния кожухов и вибраций.
- Замена комплектом L=L; смешивать старые и новые нельзя. Хранение: в темноте, при +5…+25 °C, без изгибов меньше мин. диаметра.
Нюансы профилей
- Z/A/19/20 — чувствительны к перекруту и загрязнению; держите чистую посадку.
- B/C/25 — средние и тяжёлые приводы; следите за базовым натягом при пуске с нагрузкой.
- D/E — требовательны к мин. диаметрам и соосности; избегайте обратного изгиба и ударных пусков.
