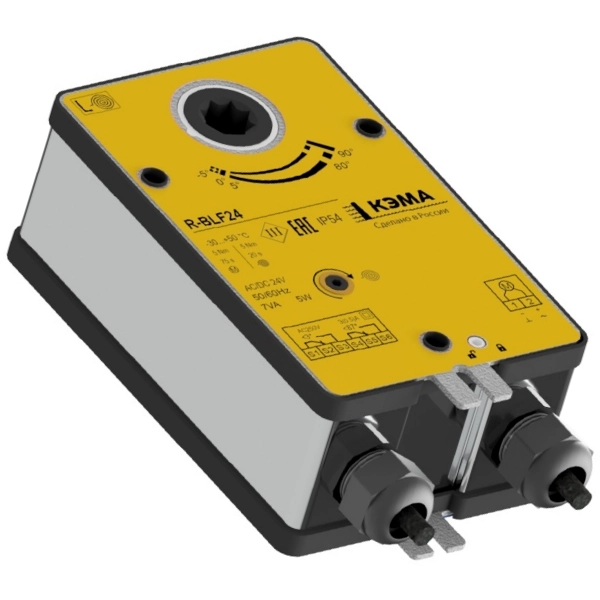

Электропривод противопожарного клапана с возвратной пружиной R-BLF24 Кэма – это запорный механизм для управления системой пожарной защиты в вентиляции, который обеспечивает безопасные условия и повышает эффективность воздухообмена. За счёт ряда достоинств, привод пожарного клапана 5Нм стал ценным компонентом любой противопожарной защиты и вентиляции.
R-BLF24 Кэма – это электрический привод с возвратной пружиной 24В, предназначенный для контроля огнезадерживающих заслонок в системах противопожарной защиты и вентиляции. Обеспечивает оперативное открытие и закрытие клапанов, за счёт чего эффективно останавливает распространение огня и дыма в случае пожара.
Электромеханические приводы огнезадерживающего клапана R-BLF24 Кэма встречаются в системах пожарной защиты разных объектов: офисных зданий, торговых центров, промышленных предприятий и других. Привода огнезадерживающие R-BLF24 могут также применяться для управления воздушными заслонками в устройстве вентиляции и кондиционировании.
Технические характеристики
|
Электрические параметры |
Напряжение питания |
24 В ~ 50/60 Гц; 24 В= |
|
Диапазон номинального напряжения |
19,2…28,8 В~ 21,6 …28,8 В= |
|
| Расчетная мощность | 6 ВА | |
| Потребляемая мощность: | ||
| Во время работы | 5,3 Вт | |
| В состоянии покоя | <3,9 Вт | |
| Соединение: | ||
| Питание | 1 м, 2 х 0,75 мм2 | |
| Вспомогательные переключатели | 1 м, 6 х 0,75 мм2 | |
|
Вспомогательные переключатели для R-BLF24 |
2 однополюсных с двойным переключением 1 мА…3 А, 5 В=, 250 В ~ |
|
| Точки переключения | <5° … > 85° | |
| Точность сигнализации | ± 2° | |
|
Функциональные данные |
Крутящий момент: | |
| Двигатель | Мин. 5 Нм | |
| Пружина | Мин. 5 Нм | |
| Направление вращения |
Выбирается установкой привода L (лево) / R (право) |
|
| Угол поворота | 95° | |
| Ручное управление | С фиксацией положения | |
| Передающее звено | 12 х 12 мм (Возможно 10 мм с адаптером) | |
| Индикация положения | Механический указатель | |
| Время поворота: | ||
| Двигатель | <70с | |
| Пружина | <20 с при –20° … +50°С / <60 с при -30 °С | |
| Уровень шума | Не более 55 дБ | |
| Безопасность | Класс защиты | III (для низких напряжений) |
| Степень защиты корпуса | IP54 | |
|
Температура окружающей среды. Нормальная работа |
от -30 до +50 °С | |
| Температура хранения | от - 40 до +80 °С | |
| Техническое обслуживание | Не требуется | |
|
Вес |
1,6 кг | |
Габаритные размеры
Схема подключения
Преимущества привода противопожарной заслонки R-BLF24 Кэма
- Встроенная возвратная пружина возвращает заслонку в исходную позицию в случае отключения питания или пожарной сигнализации.
- Совместимость с передовыми российскими системами автоматики вентиляции и противопожарной безопасности гарантируется.
- Надежная электроника позволяет сохранять устойчивую работу даже при нестабильном питании.
- Редуктор электропривода 24В выполнен полностью из металлических зубчатых колес.
- Гарантийный срок 3 года.
