Реверсивный электропривод R-BLE230 – это запорный механизм для управления системой дымоудаления в вентиляции, который обеспечивает безопасные условия и повышает эффективность воздухообмена. За счёт ряда достоинств, электрический реверсивный привод 15Нм стал ценным компонентом любой противопожарной защиты и вентиляции.

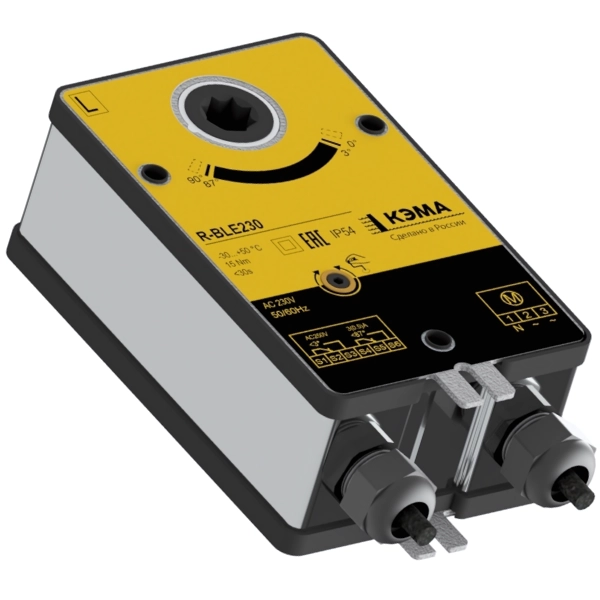

R-BLE230 Кэма – это электрический реверсивный привод 230 В, предназначенный для управления клапанами дымоудаления в системах противопожарной защиты. Обеспечивает оперативное открытие и закрытие клапанов, что позволяет эффективно контролировать распространение дыма и газов в случае пожара.
Реверсивный электромеханический привод клапана дымоудаления встречается в системах противопожарной защиты разных объектов: офисных зданий, торговых центров, промышленных предприятий и других. Приводы дымоудаления R-BLE230 Кэма могут также применяться для управления воздушными заслонками в устройстве вентиляции и кондиционировании.
Технические характеристики
|
Электрические параметры |
Напряжение питания | 230 В ~ 50/60 Гц |
|
Диапазон номинального напряжения |
198…264 В ~ | |
| Расчетная мощность | 6 ВА | |
| Потребляемая мощность: | ||
| Во время работы | 5,06 Вт | |
| В состоянии покоя | 0,86 Вт | |
| Соединение: | ||
| Питание | 1 м, 3 х 0,75 мм2 | |
| Вспомогательные переключатели | 1 м, 6 х 0,75 мм2 | |
|
Вспомогательные переключатели для R-BLE230 |
2 однополюсных с двойным переключением 1 мА…3 А, 5 В=, 250 В ~ |
|
| Точки переключения | <5° … > 85° | |
| Точность сигнализации | ± 2° | |
|
Функциональные данные |
Крутящий момент: | |
| Двигатель | 15 Нм | |
| Направление вращения |
Выбирается установкой привода L (лево) / R (право) |
|
| Угол поворота | 95° | |
| Ручное управление | Есть | |
| Передающее звено | 12 х 12 мм (Возможно 10 мм с адаптером) | |
| Индикация положения | Механический указатель | |
| Время поворота: | ||
| Двигатель | <30 c | |
| Уровень шума | Не более 55 дБ | |
| Безопасность | Класс защиты | II |
| Степень защиты корпуса | IP54 | |
|
Температура окружающей среды. Нормальная работа |
от -30 до +50 °С | |
| Температура хранения | от - 40 до +80 °С | |
| Техническое обслуживание | Не требуется | |
|
Вес |
1,6 кг | |
Габаритные размеры

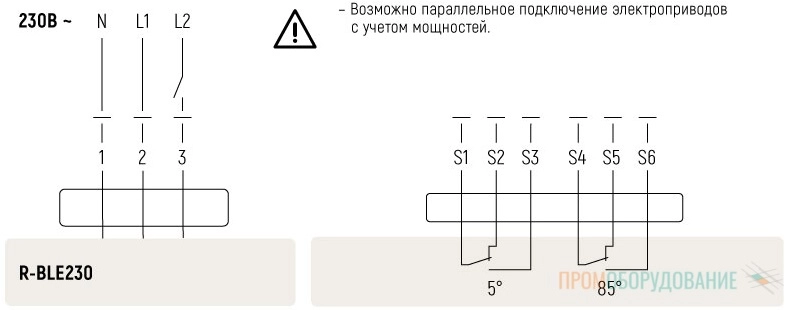

Схема подключения
Преимущества электромагнитного привода для клапана дымоудаления R-BLE230
- Реверсивная функция, позволяющая изменять направление вращения заслонки для открытия и закрытия клапана.
- Совместимость с передовыми российскими системами автоматики вентиляции и противопожарной безопасности гарантируется.
- Надежная электроника позволяет сохранять устойчивую работу даже при нестабильном питании.
- Редуктор электропривода R-BLE230В выполнен полностью из металлических зубчатых колес.
- Гарантийный срок 3 года.
