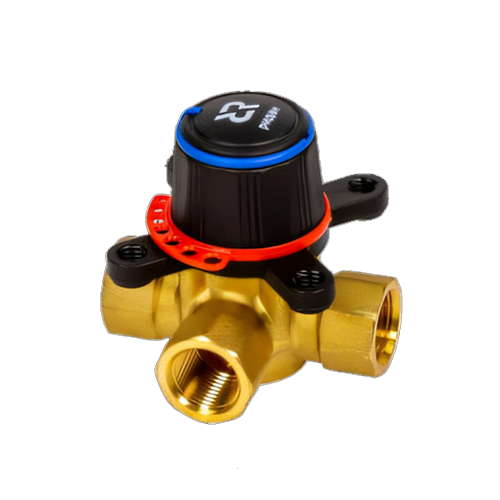

Клапан регулирующий 3х-ходовой HRB-3R DN 32 PN 10 Kvs 16, Тmax = 110 °С, Rp 1¼ Ридан
Клапан регулирующий трёхходовой HRB-3R Ридан — поворотная регулирующая арматура для водяных контуров теплоснабжения, отопления и инженерных систем с водно-гликолевой смесью. Модель применяют для смешения или разделения потоков, когда требуется поддерживать заданную температуру теплоносителя либо распределять расход между участками контура.
Клапан имеет трёхходовую конструкцию с внутренней трубной резьбой Rp 1¼. Номинальный диаметр — DN32, рабочее давление — PN10, пропускная способность — Kvs 16 м³/ч. Корпус, запорный элемент и сальниковый блок выполнены из латуни EN 12165 CW617N. Уплотнение — EPDM. Такая комбинация материалов подходит для работы с водой и водным раствором гликоля концентрацией до 50 %.
Рабочая температура среды составляет от −10 до +110 °C. Клапан рассчитан на монтаж в трубопроводах с внутренним резьбовым присоединением по ISO 7/1. Для автоматического управления может использоваться регулирующий привод, который поворачивает запорный элемент и изменяет соотношение потоков.
Принцип работы и назначение
Принцип работы HRB-3R основан на повороте внутреннего регулирующего элемента. При изменении его положения проходное сечение между ходами клапана меняется, за счёт чего поток смешивается или разделяется в нужной пропорции. S-образная характеристика регулирования помогает плавно изменять расход и снижает риск резких температурных колебаний в контуре.
Применение: клапан используют в узлах теплоснабжения, отопительных системах, смесительных контурах, водяных калориферах, фанкойлах и других линиях, где требуется регулировать температуру или расход теплоносителя. Модель не относится к запорной арматуре общего назначения: её основная задача — точное регулирование потока в составе инженерной схемы.
Конструкция
Технические характеристики
| Модель | HRB-3R |
| Условный проход DN, мм | 32 |
| Характеристика регулирования | S-образная |
| Протечка через закрытый клапан | Не более 1 % от Kvs |
| Условное давление PN, бар | 10 |
| Максимальный перепад давления для закрытия клапана, бар | 1 |
| Крутящий момент при PN, Нм | 5 |
| Температура регулируемой среды, °C | от -10 до 110 |
| Показатель кислотности регулируемой среды pH | 07.окт |
| Соединение с трубопроводом | Резьбовое (внутренняя резьба ISO 7/1) |
| Вес, кг | 0,89 |
Габаритные размеры
| DN | Присоединение, дюймы | Размеры, мм | |||
| L | H | H1 | H2 | ||
| 32 | 1 1/4 | 90 | 67 | 32 | 28 |
Преимущества
- Трёхходовая схема для смешения или разделения потоков.
- DN32 и Kvs 16 м³/ч для работы в водяных инженерных контурах.
- Совместимость с водой и 50 % водным раствором гликоля.
- Латунный корпус EN 12165 CW617N.
- EPDM-уплотнение для стабильной работы с теплоносителем.
- Внутренняя резьба Rp 1¼ по ISO 7/1.
- S-образная характеристика регулирования.
- Максимально допустимый перепад давлений 2 бар.
- Крутящий момент при PN — 5 Н·м.
- Возможность автоматического управления потоком через регулирующий привод.
